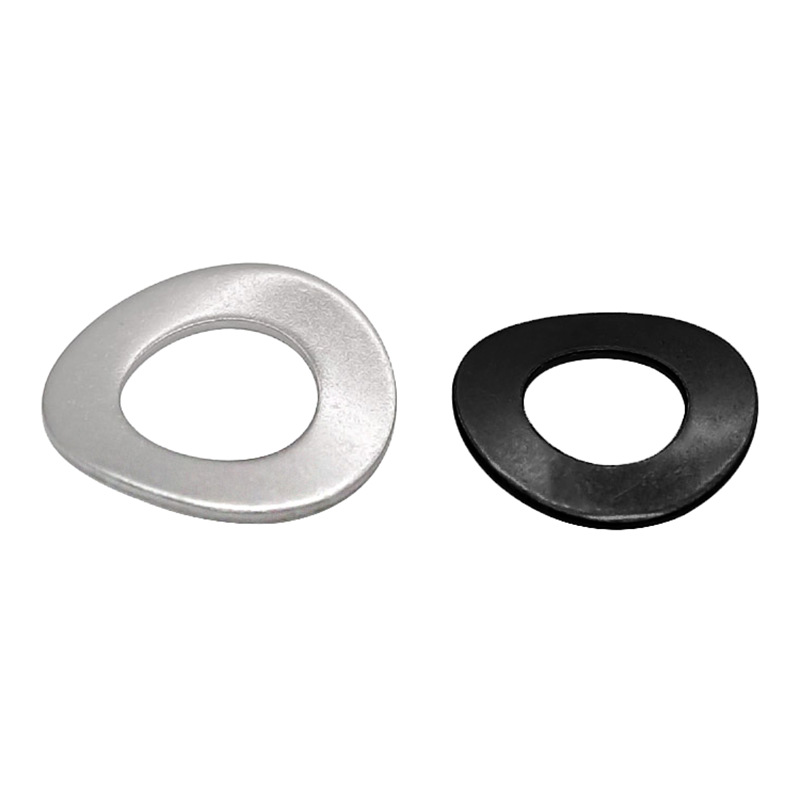

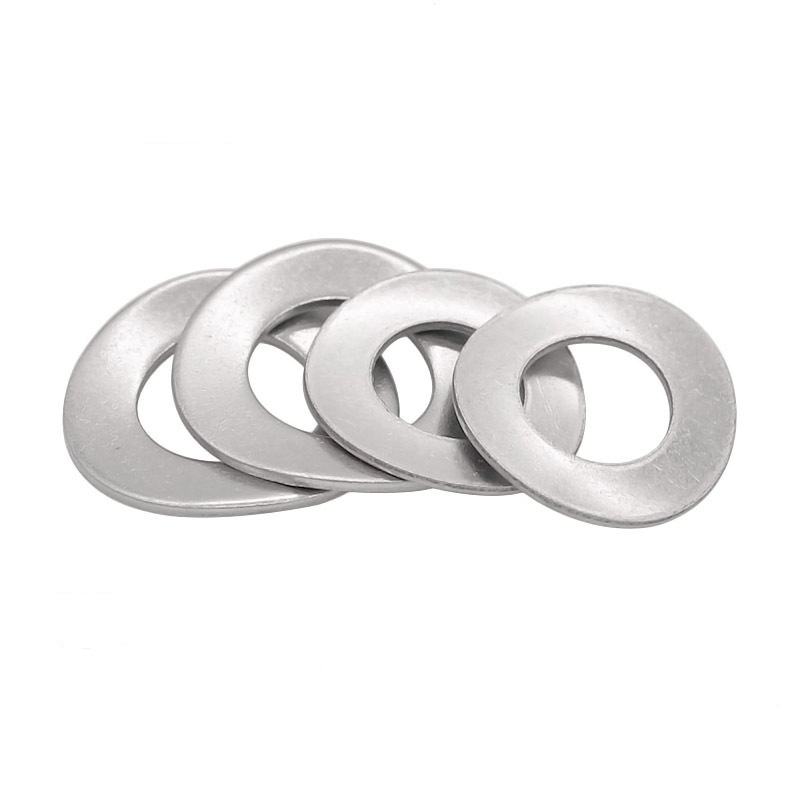

Specifikace DIN 137A Zakřivené pružné podložky
Továrna Xiaoguo® v Číně vyrábí zakřivené pružinové podložky podle specifikace DIN 137A. Můžete si vybrat materiál, způsob povrchové úpravy a další detaily tak, aby vyhovovaly vašim konkrétním požadavkům. Dejte nám vědět své přesné specifikace – rádi za vás vyřídíme vaši zakázku.
Odeslat dotaz
Popis výrobku
Pracovní princip zakřivených pružných podložek DIN 137A Specifikace je založen na pružné deformaci kovu.
（1）Volný stav (není nainstalováno)

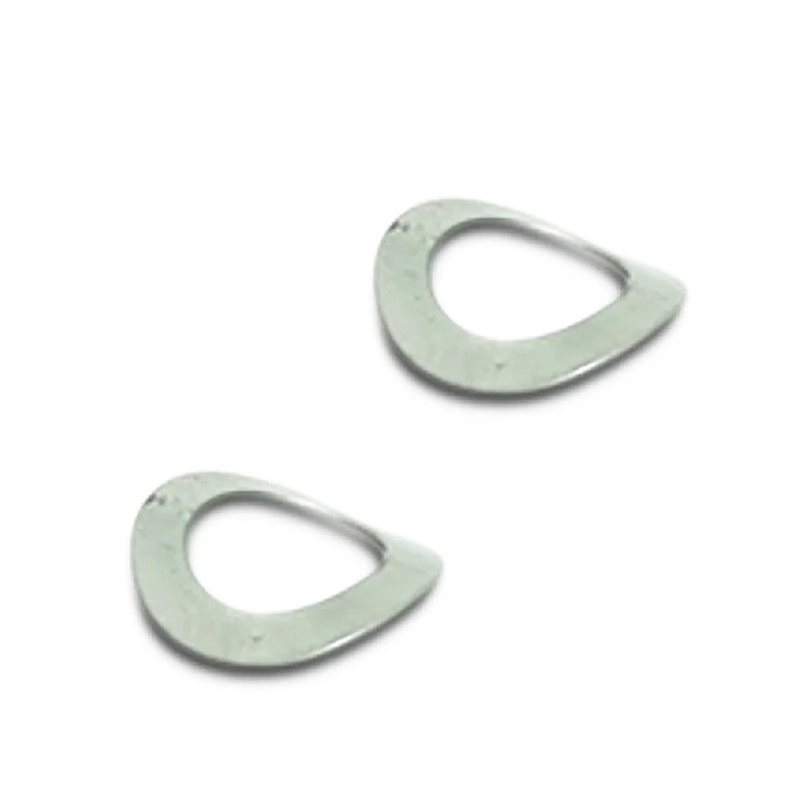

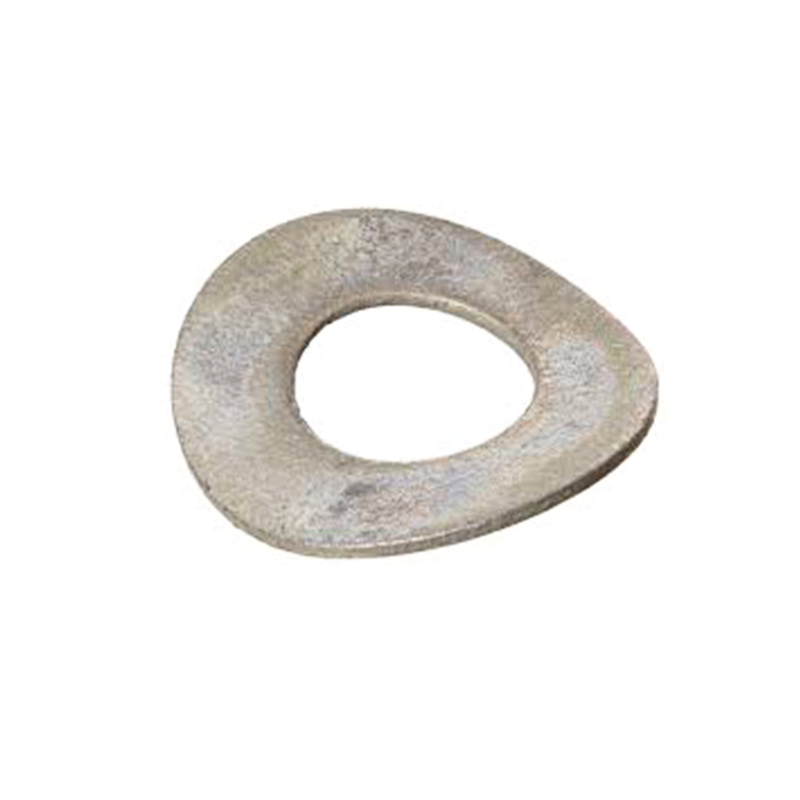

Specifikace DIN 137A zakřivené pružinové podložky nejsou ploché ve svém přirozeném stavu, ale mají obloukovité vyboulení (jedna vlna) nebo více vln (více vln). V tomto okamžiku má přirozenou výšku H, která je větší než tloušťka t těsnění.
（2） Proces komprese (utahování šroubů)
Když jsou šrouby nebo matice utaženy, podložky jsou vloženy mezi hlavu šroubu/matici a obrobek. Se zvyšující se utahovací silou se obloukovitý nebo vlnitý tvar postupně zplošťuje.
Během procesu montáže a utahování stlačuje spodní část šroubu obloukovitou strukturu naplocho, což způsobuje, že podložka vytváří elastické odrazové napětí.
（3）Udržování předpětí (pracovní stav)
Po zploštění zakřivených pružných podložek podle specifikace DIN 137A se vždy chce vrátit do svého původního obloukového tvaru. Tato vratná síla je převedena na kontinuální axiální tlak, který tlačí na hlavu šroubu a povrch obrobku.
Po dokončení utahování si podložka udržuje kontinuální zpětné elastické napětí a neustále tlačí na hlavu šroubu a povrch spojované součásti.

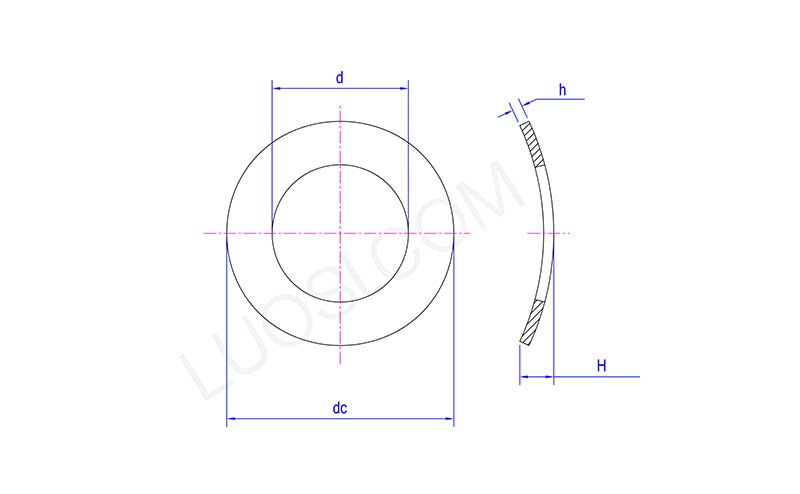

| Po | ɸ2 | ɸ2,5 | ɸ3 | ɸ4 | ɸ5 | ɸ6 | ɸ8 | ɸ10 |
| d min | 2.2 | 2.7 | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 |
| d max | 2.45 | 2.95 | 3.5 | 4.6 | 5.6 | 6.76 | 8.76 | 10.93 |
| stejnosměrný proud min | 4.2 | 5.2 | 5.7 | 7.64 | 9.64 | 10.57 | 14.57 | 17.57 |
| stejnosměrný max | 4.5 | 5.5 | 6 | 8 | 10 | 11 | 15 | 18 |
| H min | 0.5 | 0.55 | 0.65 | 0.8 | 0.9 | 1.1 | 1.7 | 2 |
| H max | 1 | 1.1 | 1.3 | 1.6 | 1.8 | 2.2 | 3.4 | 4 |
| h | 0.3 | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 |
Vlastní specifikace DIN 137A Zakřivené pružné podložky
Xiaoguo® vám umožňuje přizpůsobit zakřivené pružinové podložky podle specifikace DIN 137A, jak potřebujete. Můžete měnit velikost, počet vln, materiál, povrchovou úpravu, nebo i obal. Tak se každá podložka přesně hodí k vašemu designu.
（1）Vnitřní průměr ID / Vnější průměr OD
Od M2 do M100 nebo větších lze vnitřní i vnější průměry přizpůsobit podle výkresů.
Přesné přístroje malé velikosti (M2–M5), těžké stroje velké velikosti (M36–M100)
(2) Tloušťka t
Běžný rozsah: 0,3 mm – 3,0 mm. Pro speciální požadavky může být tenčí nebo tlustší.
Když je ovládání zátěže a axiální prostor kompaktní.
(3) Materiály
Pružinová ocel, nerezová ocel A2/A4, 17-7 PH, fosforový bronz, beryliová měď, Inconel atd.
Pravidelně vysoká elasticita, korozivzdorná, vysoká teplota / odolná proti výbuchu / nemagnetická
(4) Povrchová úprava
Galvanizace, povlak Dacromet, černění, fosfátování, niklování, pasivace, pasivace trojmocným chrómem atd.
Antikorozní, mazání, izolace, zlepšení koeficientu tření
(5) Balení
Plastové sáčky + papírové krabice, etikety na míru, sady smíšených obalů, maloobchodní malé krabice, čárové kódy vnějších krabic atd.
Hot Tags: Specifikace DIN 137A Zakřivené pružinové podložky, Čína, Výrobce, Dodavatel, Továrna
