Zakřivená pružinová podložka DIN137A s dlouhou životností

Zakřivená pružinová podložka DIN137A s dlouhou životností v inventáři Xiaoguo® může být poskytnuta zájemcům zdarma jako vzorky. Doporučujeme zákazníkům nejprve otestovat vzorky, aby byla zajištěna jejich kvalita, a poté zadávat velké objednávky, aby se ušetřil čas na úpravy.

Odeslat dotaz

Popis výrobku

Aplikace zakřivené pružinové podložky DIN137A s dlouhou životností v motorech a převodových systémech

V motorových a převodových systémech působí zakřivená pružinová podložka DIN137A s dlouhou životností jako „zabiják axiální vůle“ a „strážce síly předpětí“.

【1】Proč jsou zakřivené pružinové podložky DIN137A s dlouhou životností nepostradatelné v motorech a převodových systémech?

（1）Motory a převodovky narážejí na několik běžných problémů:

Tepelná expanze – Když se věci zahřejí, rotor a hřídel se roztáhnou, což změní vůli ložisek.

Výrobní tolerance – Díly nejsou vyrobeny dokonale, takže nikdy přesně nesedí. Vždy je tam malý nesoulad.

Opotřebení – Postupem času se dosedací plochy nebo podložky pomalu opotřebovávají, což vytváří další mezery tam, kde by žádné být neměly.

Vibrace a hluk – Když se části pohybují tam a zpět, ložiska začnou vydávat podivné zvuky a ozubená kola do sebe mohou narážet.

（2） Řešení pro dlouhotrvající zakřivenou pružinovou podložku DIN137A:

Používá zakřivený nebo zvlněný tvar, takže když ho stisknete naplocho, stále tlačí zpět.

Automaticky kompenzovat změny vůle způsobené výše uvedenými faktory

Vždy udržujte správné předpětí ložisek nebo ozubených kol, abyste zabránili uvolnění.

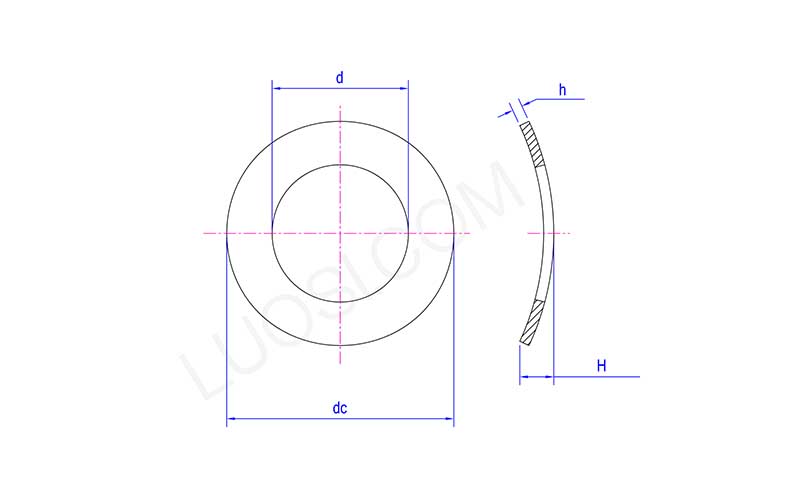

Long Lasting DIN137A Curved Spring Washer

Po	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
stejnosměrný proud min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
stejnosměrný max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Typické aplikační scénáře

（1）Malý stejnosměrný motor

Mezi vnější kroužek ložiska a koncový kryt umístěte zakřivenou pružinovou podložku DIN137A s dlouhou životností.

Odstraňuje axiální vůli ložiska, snižuje provozní hluk a prodlužuje životnost ložiska.

(2) Servomotory

Mezi přední a zadní ložisko vložte stálé předpětí. Pomáhá rotoru zůstat přesněji na místě a snižuje vibrace.

(3) Motory spotřebičů (ventilátory, pračky)

Tyto vlnové podložky tlačí na ložiska silou přibližně 5 až 20 Newtonů. Tím se zabrání posouvání ložisek uvnitř skříně a motor je tišší.

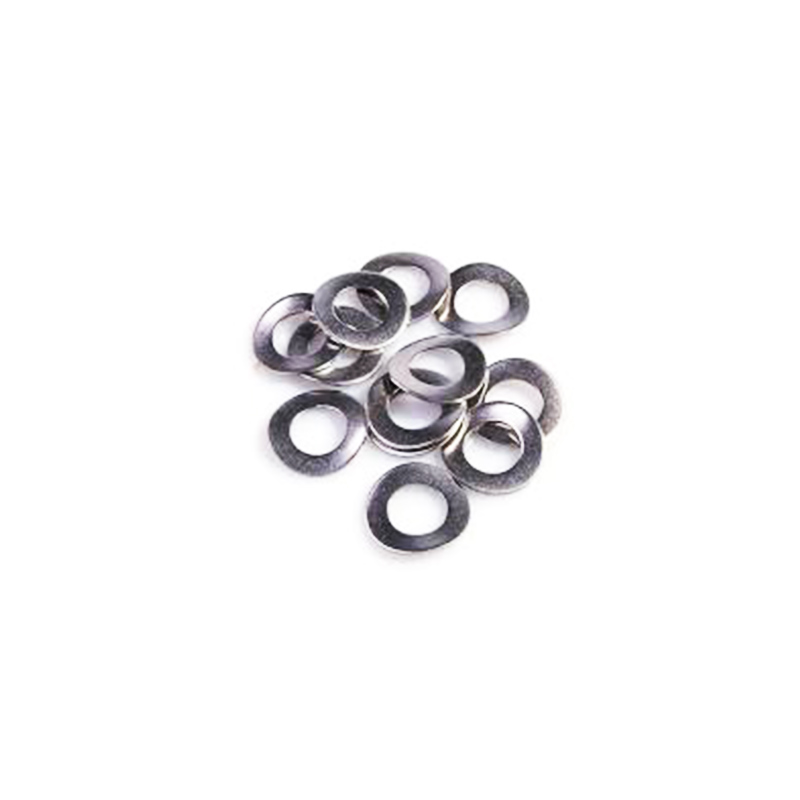

Long Lasting DIN137A Curved Spring Washer

FAQ

（1） Otázka: Můžete vyrobit zakřivenou pružinovou podložku s dlouhou životností DIN137A na zakázku, která není standardní?

A: Ano. Můžeme změnit vnitřní průměr, vnější průměr, tloušťku a výšku křivky na základě vašeho výkresu nebo vzorku. Můžeme také přidat vlastní označení a v případě potřeby vyrobit speciální balení.

(2) Otázka: Bude fungovat v motorech nebo součástech převodovky s vysokými vibracemi?

A: Jo, to dělá svou práci. Zachycuje vibrace při chodu zařízení, vyrovnává se s mezerami způsobenými tepelnou roztažností a udržuje šroub v průběhu času pevně utažený.

(3) Otázka: Mohu použít zakřivenou pérovou podložku s vysokopevnostním šroubem (třída 10.9 nebo 12.9)?

Odpověď: Vlastně ne – nedoporučuje se to. Tyto podložky nejlépe fungují se šrouby třídy 5,8 nebo nižší.
