Šrouby s rýhovanou hlavou

Pružinové šrouby s rýhovanou hlavou se skládají ze šroubu, pružiny a nýtu. Zapuštěná hlava může být utažena pomocí odpovídajícího nástroje. Tento šroub lze utáhnout i ručně. Jako specializovaný výrobce spojovacího materiálu disponujeme speciálním vybavením pro výrobu produktů na míru splňujících příslušné normy podle požadavků.

Odeslat dotaz

Popis výrobku

Pro zvýšení odolnosti proti korozi a estetického vzhledu jsou šrouby s rýhovanou hlavou obvykle opatřeny různými povrchovými úpravami. Mezi běžné povlaky patří zinkování (transparentní, žlutý nebo černý chromát), bezproudové niklování, povlak Geomet (zinkové vločky) a pasivace nerezové oceli.

Při výběru povlaku musí pracovat jak s materiálem šroubu, tak s vroubkovaným designem. Povlak nemůže zabránit vroubkované části, aby se zakousla do materiálu, a po nanesení by neměl narušovat fungování pružné podložky.

Parametr

Šrouby s rýhovanou hlavou můžete získat ve standardních metrických a britských velikostech. Hlavní míry, které potřebujete znát, jsou:

Velikost závitu (jako M3 až M10) a stoupání

Celková délka šroubu

Tvar hlavy (obvykle pánev nebo šestihran)

Velikost rýhovaného bitu (průměr a délka)

Rozměry pružné podložky (vnější a vnitřní průměr, tloušťka)

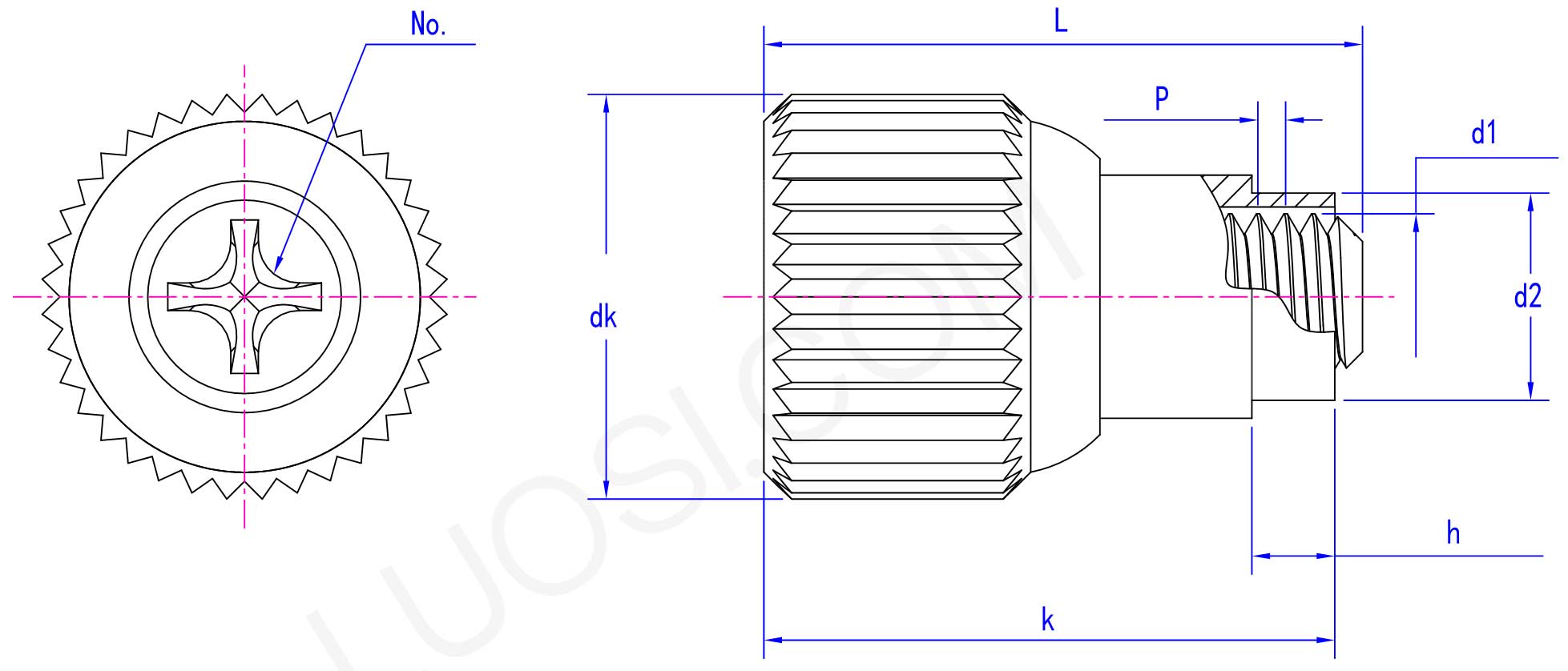

Parametry produktu

Po	440	632	832	032	0420
P	40	32	32	32	20
d1	#4	#6	#8	#10	1/4
dk max	0.432	0.462	0.522	0.522	0.589
dk min	0.404	0.443	0.502	0.502	0.569
h max	0.043	0.075	0.075	0.075	0.075
h min	0.035	0.067	0.067	0.067	0.067
k	0.445	0.602	0.614	0.614	0.76
Žádný.	1	2	2	2	3
d2 max	0.186	0.212	0.265	0.265	0.322
