Metrický typ F 12 šroub s přírubou

Metrické šrouby s přírubou typu F 12 poskytují větší krouticí moment pro bezpečné utažení bez prokluzování. Lze je použít jak pro zajištění nábytku, tak pro montáž strojů. Xiaoguo® je profesionální výrobce spojovacího materiálu s mnohaletými zkušenostmi a dokáže je upravit tak, aby vyhovovaly vašim potřebám.

Odeslat dotaz

Popis výrobku

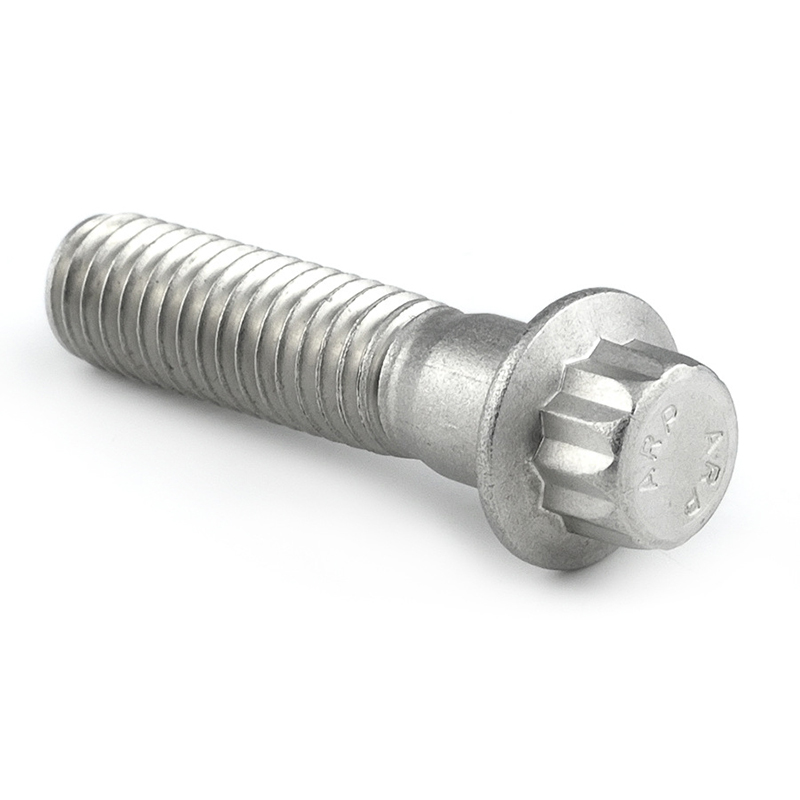

Konstrukce hlavy metrického typu F 12 piont přírubového šroubu je velmi speciální, s 12 rohy. Na jeho dně je přírubová deska ve tvaru F. Tato přírubová deska je ekvivalentní velkému těsnění, které může zvětšit kontaktní plochu s připojeným materiálem a učinit spojení stabilnější.

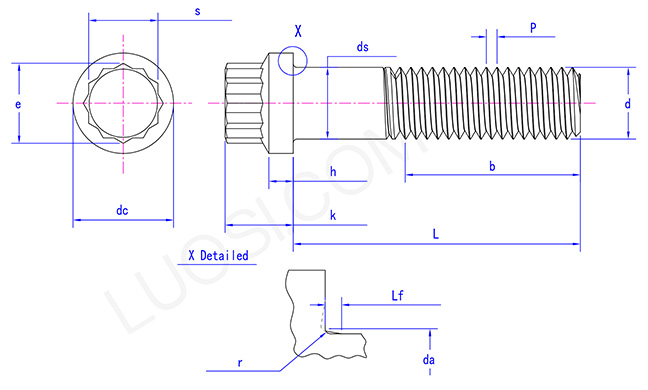

Metric type F 12-Piont flange screw

Vlastnosti

Charakteristickým rysem metrického 12piontového přírubového šroubu typu F je jedinečná konstrukce přírubové desky s 12 rohy a typu F. 12 rohů poskytuje více bodů působení síly, takže operace utahování je přesnější a hladší. Příruba typu F nejen rozptyluje tlak, ale také zabraňuje zaboření šroubů do pevného materiálu, což dále zvyšuje stabilitu spojení.

Metrické šrouby s přírubou F 12 typu F 12 s pilovou přírubou. Při utahování se tyto zuby zakousnou do povrchu, čímž zabrání uvolnění mechanického zařízení (jako jsou válečky dopravního pásu nebo držáky čerpadla) v důsledku vibrací. Nemusíte přidávat žádné další pojistné podložky.

Metrické šrouby typu F s 12 hroty se rychleji instalují na nerovné povrchy. Vroubkované dno může nahradit drobné vady. Je velmi užitečné při spojování šroubů s litinou nebo strukturovanými kovy, protože hladké příruby mohou sklouznout. Jeho stisk je silnější. Vroubkované dno může být osazeno kovem a je odolnější vůči vibracím než hladké šrouby přírubového typu. Často se používá v zemědělských zařízeních nebo základnách kompresorů.

Parametry produktu

Po	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
stejnosměrný max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
stejnosměrný proud min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf max	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Metrické přírubové šrouby typu F 12 jsou vhodné pro opravy poškozených otvorů. Vroubkovaná struktura může fungovat jako kotva na opotřebovaném závitu a může být použita jako dočasná fixace starého zařízení před údržbou. Vydrží tepelné cykly. Vroubkovaná příruba udržuje přilnavost, když se kov roztahuje nebo smršťuje, takže je velmi vhodná pro výfukové potrubí nebo součásti trouby.
