Typ B 12 šroubů s přírubou

Piontové šrouby typu B 12 jsou speciálně navrženy pro projekty, které vyžadují dodatečnou stabilitu. Při utahování se lépe ovládá. Základna příruby může rozložit tlak a zabránit poškození. Společnost Xiaoguo® má bohaté zásoby. Můžete nás kdykoli kontaktovat.

Odeslat dotaz

Popis výrobku

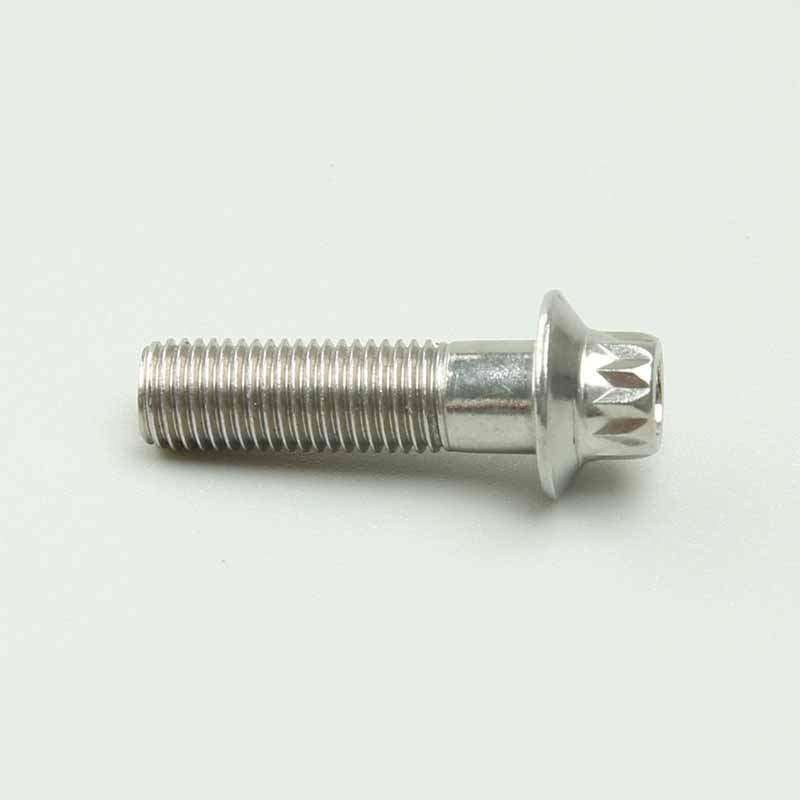

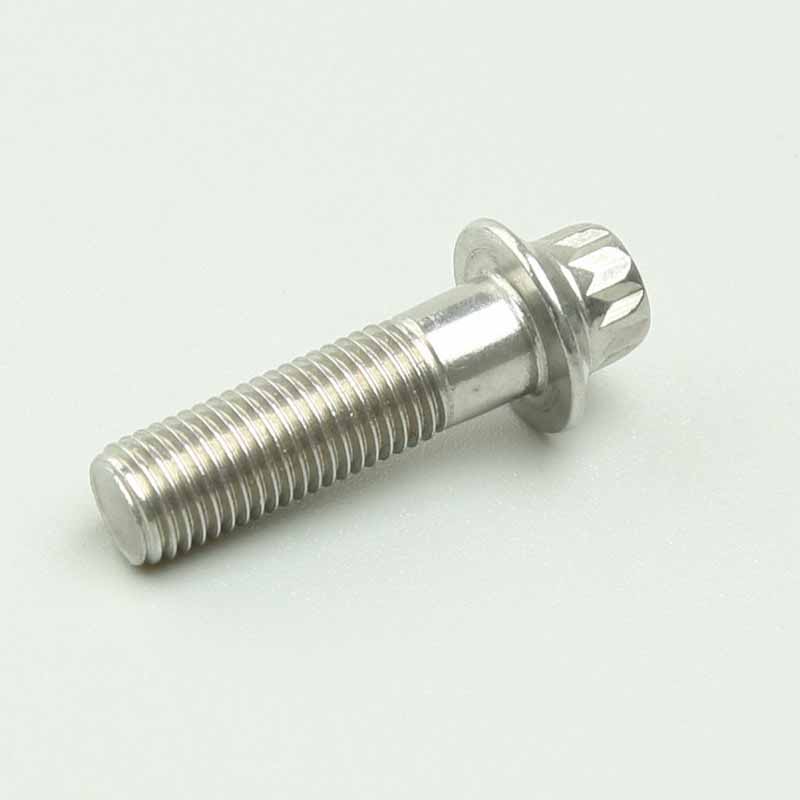

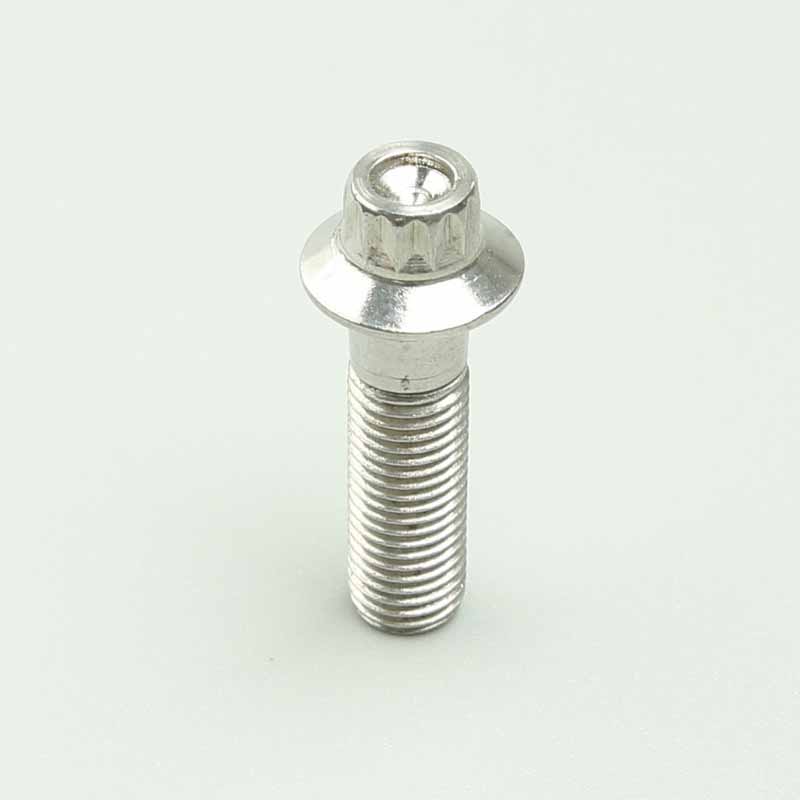

Šrouby s přírubou typu B 12mají 12 rohů na hlavě a přírubovou desku ve spodní části. Snadněji se utahuje a je méně pravděpodobné, že sklouzává. Příruba ve spodní části je jako malé těsnění, které může zvětšit kontaktní plochu s pevným předmětem a splnit různé požadavky na instalaci.

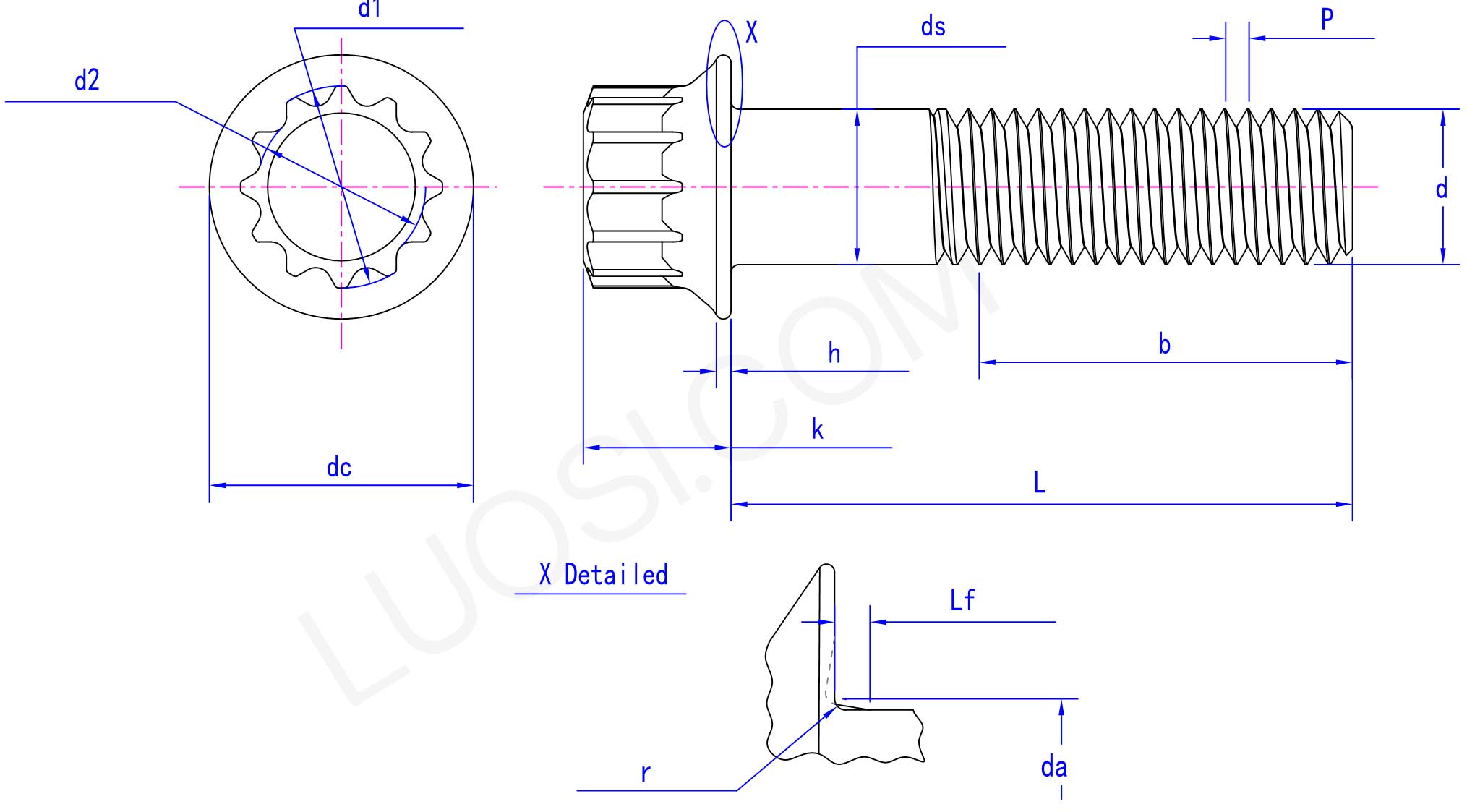

Parametry produktu

Po	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds max	5	6	8	10	12	14	16	20
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
stejnosměrný max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
h min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k max	5	6	8	10	12	14	16	20
d1 max	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	5.6	6.7	8	11	13	15	17.5	22
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
Lf min	0.7	0.8	1	1	1	1	1.6	2.1
r min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Aplikace

12-ti bodové šrouby typu B jsou vhodné pro ultranízká pouzdra. Konstrukce s mělkou hlavou je vhodná pro situace, kdy standardní šrouby příruby nelze utáhnout, jako jsou úzké motorové prostory nebo kompaktní elektronická zařízení. Příruby lze stále používat jako vestavěná těsnění. Může být použit pro motory dopravních pásů nebo základny čerpadel bez pojistných těsnění.

Typ B 12 striontšrouby se používají pro montáž zemědělských převodovek. PTO převodovka traktoru je náchylná na bláto a nárazy. Mohou utěsnit příruby pláště ve všech ročních obdobích. Vroubkovaný spodní povrch příruby může kousnout kov a je odolnější vůči vibracím a uvolnění než hladká těsnění. Při provádění údržby v terénu použijte k zašroubování těchto šroubů 12bodové nárazové pouzdro.

Turbína se během provozu zahřeje a zčervená. 12bodové šrouby typu B mohou upevnit tepelně izolační desku a neuvolní se. Koeficient tepelné roztažnosti příruby odpovídá koeficientu tepelné roztažnosti nerezové izolační desky, což může zabránit jejímu zkroucení. V blízkosti výfukového potrubí použijte 12bodový ráčnový klíč s pružnou hlavou. Nepoužívejte znovu - tepelné cyklování oslabí pevnost kovu. Absence jednoho způsobí roztavení kabelového svazku.

Vlastnosti produktu

Typ B 12piontpřírubové šrouby mají jedinečnou strukturu. Unikátní struktura 12 rohů a přírubové desky s 12 rohy zpřesňuje utahování. Přírubová deska může také zabránit uvíznutí šroubů v upevněném materiálu. Povrch prošel galvanickou úpravou k další úpravězvyšuje jeho antikorozní schopnost.

Type B 12-Piont flange screws
