1/4 BSP Mužské těsnění se šestihrannou hlavou

Těsnění vnitřní šestihranné hlavy 1/4 BSP je malá část používaná k zablokování olejových nebo kontrolních otvorů v hydraulickém systému. Specifikace je vnější závit 1/4 palce BSP (tj. G1/4") a hlava je vnější šestihran. Lze ji utáhnout pomocí běžného klíče. Zvláštní je, že se dodává se samosvorným těsnicím kroužkem - tento těsnicí kroužek je upevněn na čelní straně zátky a nespadne ani se neposune.

Technické specifikace

Následující parametry vztahující se k 1/4 BSP samec Hex Head Captive Seal slouží pouze pro informaci. Konkrétní údaje se mohou lišit v závislosti na specifikacích.

Projekt	Hodnota
Specifikace vlákna	G1/4" (BSPP)
Šířka hrany šestihranu	Obvykle 19 mm
Délka závitu	Přibližně 12–15 mm
Maximální pracovní tlak	Až 350–400 barů
Provozní teplota (NBR)	-40 °C až +120 °C
Provozní teplota (FKM)	-15 °C až +200 °C
Materiál	Uhlíková ocel (galvanizovaná / poniklovaná), nerezová ocel 304/316L, mosaz

Hlavní rysy

(1) Šestiúhelníkový tvar hlavy

Lze jej utáhnout pomocí běžného otevřeného klíče nebo nástrčného klíče. Obsluha je jednoduchá.

Vnější šestihranný tvar vydrží větší utahovací sílu než vnitřní šestihranný tvar a je méně pravděpodobné, že sklouzne nebo poškodí hlavu.

(2) Vestavěný těsnicí kroužek proti odpojení

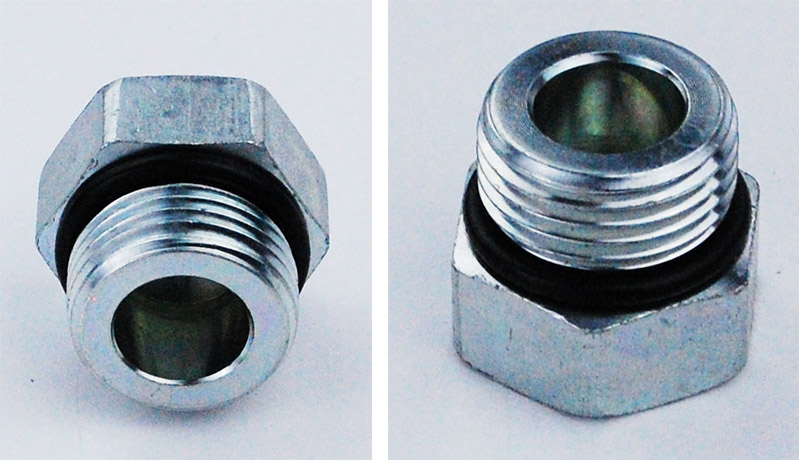

Těsnicí kroužek je upevněn v drážce na koncové ploše 1/4 BSP vnitřního těsnění se šestihrannou hlavou a nespadne ani se neposune.

Při instalaci nejsou nutná žádná samostatná těsnění, není nutné obalovat pásku suroviny nebo aplikovat tmel.

(3) Koncové těsnění, které zajišťuje spolehlivý a nepropustný výkon

Po utažení je těsnicí kroužek pevně přitlačen mezi čelní plochu 1/4 BSP vnitřního šestihranného těsnění a rovinu výstupu oleje, čímž se vytvoří těsnění.

Není ovlivněno přesností závitu.

（4）Široká škála možností materiálů

Galvanizace uhlíkové oceli: Cenově výhodná.

Nerezová ocel 304/316L: Odolná proti korozi, vhodná pro mořské, chemické a potravinářské prostředí.

Bronz: Vhodné pro vodní, plynové nebo nízkotlaké olejové okruhy.

V souladu s mezinárodními standardy

Velikost odpovídá mezinárodním standardům a může být použita ve spojení s různými mechanickými zařízeními.

（5）Snadná instalace a údržba

Nejprve jej zašroubujte rukou, abyste se ujistili, že jsou závity správně zarovnány. Poté jej pomocí klíče utáhněte.

Po demontáži a montáži, pokud není těsnicí kroužek poškozen, může být znovu použit.

(6) Identifikace je jasná.

Na horním povrchu šestihranné hlavy je obvykle vyraženo „G1/4″ nebo „1/4“, což je vhodné pro identifikaci na místě.
