Vysokopevnostní svařovací šroub s čelní projekcí

Vysoce pevný svařovací šroub s vyčnívajícím povrchem je speciální upevňovací prvek navržený s vyvýšenými výstupky na svařovací ploše. Zkušený tým společnosti Xiaoguo® rozumí kritickým časovým liniím mezinárodních dodavatelských řetězců.

Modelka:JIS B1196-3.2-1994

Odeslat dotaz

Popis výrobku

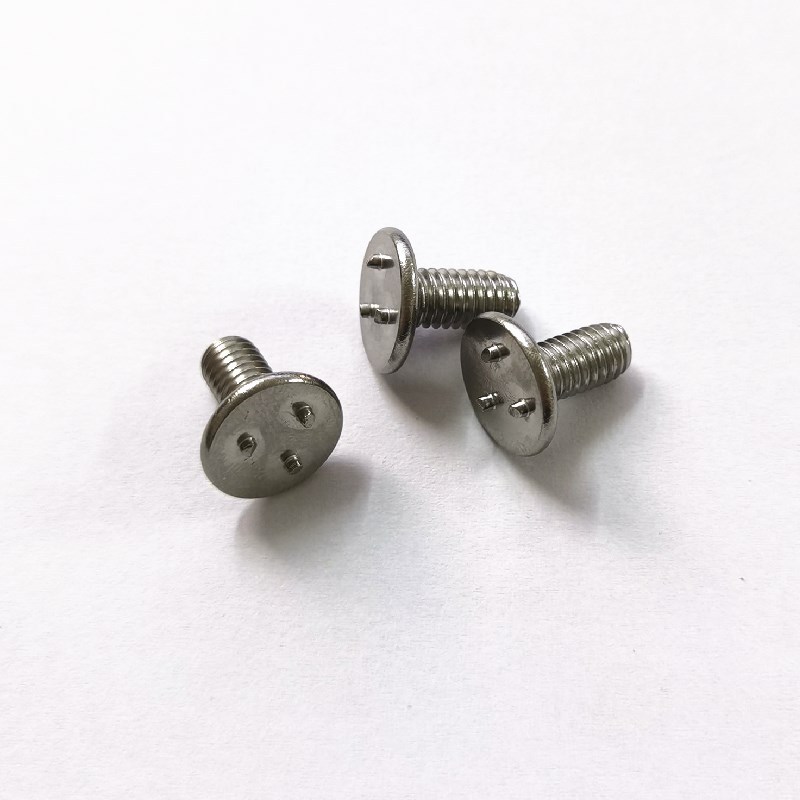

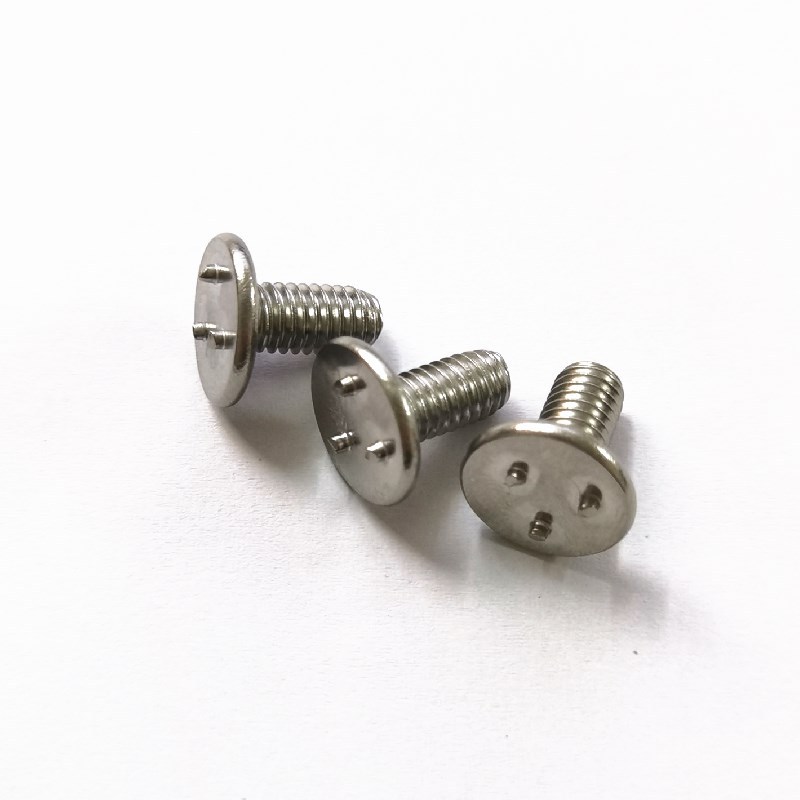

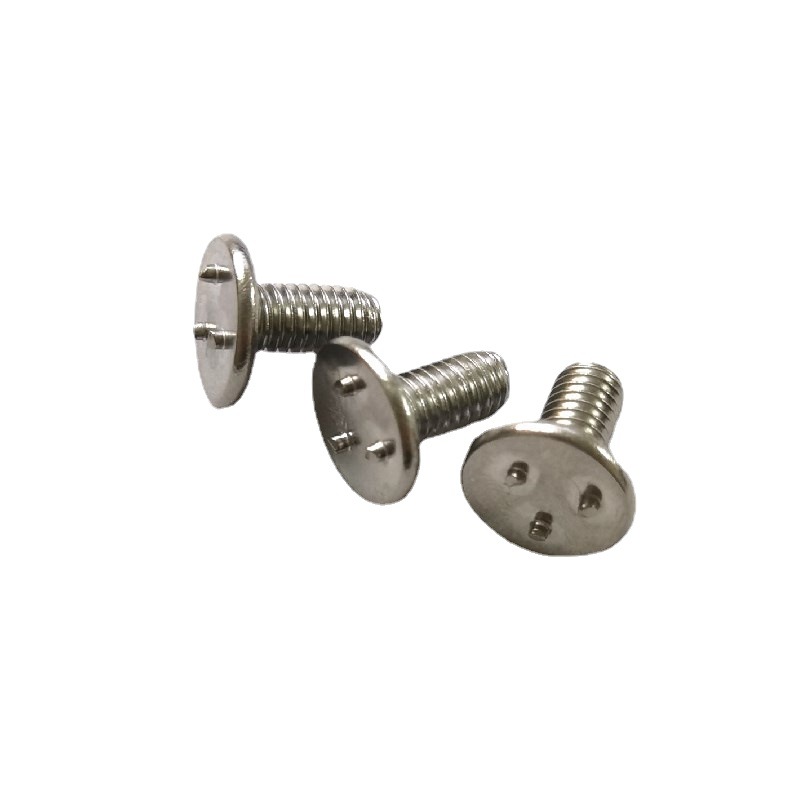

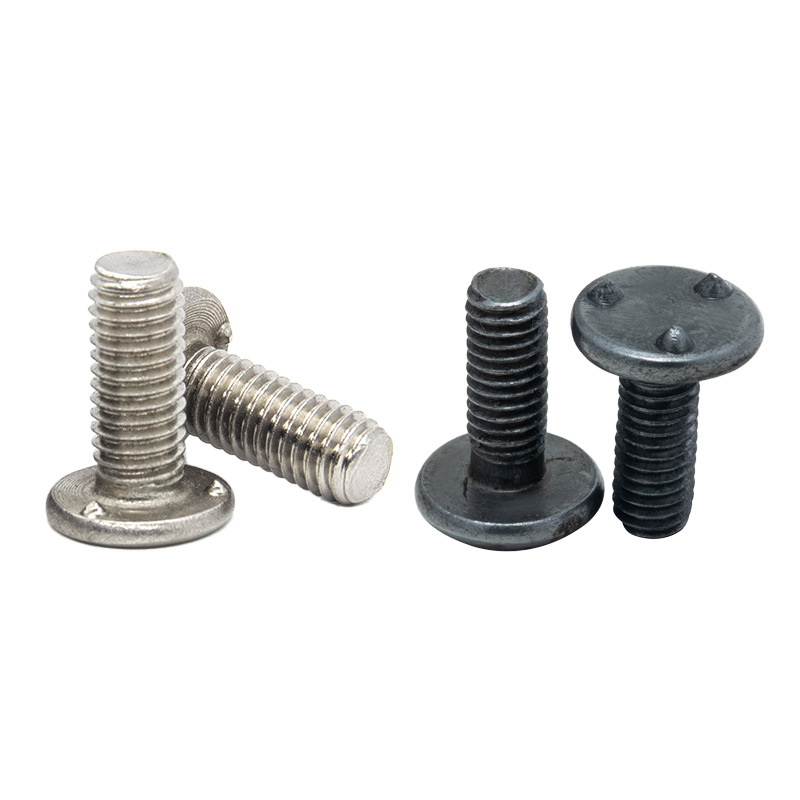

Vysoce pevný svařovací šroub s čelní projekcí je speciální druh spojovacího prvku vyrobený pro pevné a snadné připojení ke kovovým plechům nebo konstrukcím. Má výčnělky – obvykle kroužky nebo malé hrbolky – na straně, která se dotýká kovu, a ty jsou vyrobeny v přesné velikosti.

Když to svaříte, hodně elektrického proudu se soustředí na tyto výstupky. To způsobí, že se tam kov pořádně zahřeje, roztaví, a když se ochladí, vytvoří silný svar. Tento svar pevně drží vysokopevnostní svařovací šroub Face projekce k dílu, na kterém pracujete.

Podrobnosti o produktu

Hlavním úkolem vysoce pevného svařovacího šroubu s čelní projekcí je vytvořit stálý upevňovací bod na bázi závitu, který unese váhu. K jeho svařování potřebujete speciální projekční svařovací zařízení.

Elektrody tlačí dolů a vysílají spoustu elektřiny přes výstupky šroubu a kovový kus, se kterým pracujete. Způsob výroby svařovacího šroubu znamená, že se roztaví pouze výstupky – nic víc. Když vychladnou, vytvoří silnou kovovou vazbu a kov kolem se příliš neohne ani nezkroutí.

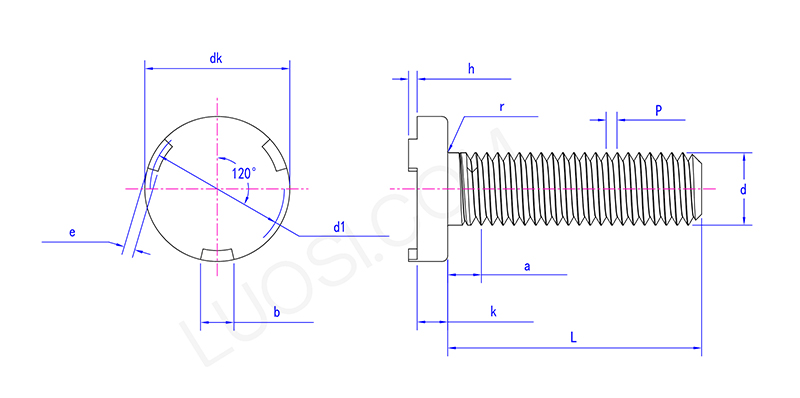

Po	M5	M6	M8	M10
P	0.8	1	1.25	5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	3.2	4.2
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
max	3.2	4	5	5

Jak to funguje

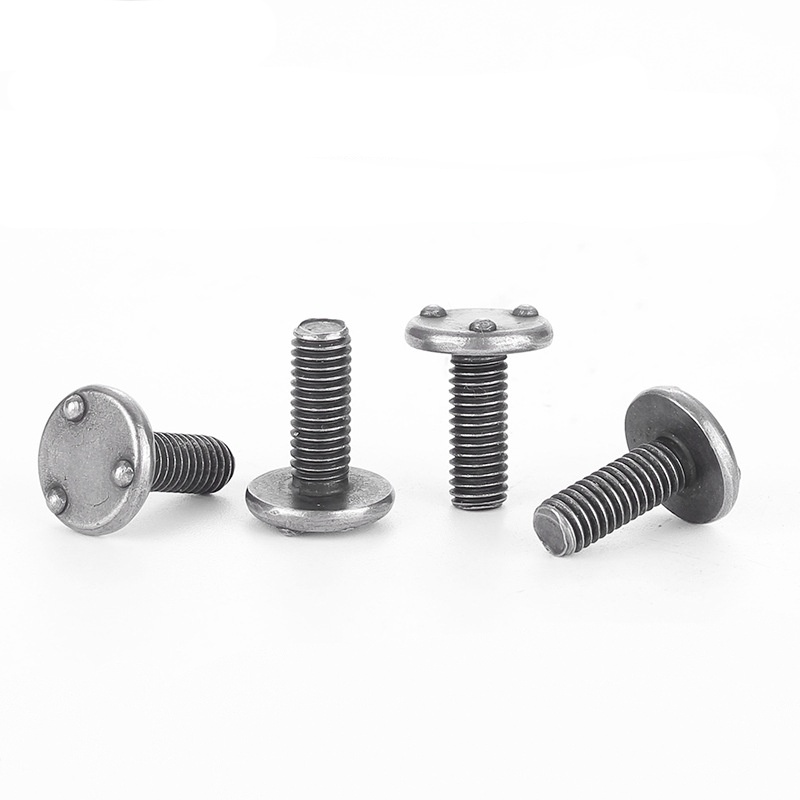

Vysoce pevný svařovací šroub s čelní projekcí má malé vyvýšené části – obvykle kroužky nebo malé prohlubně – na straně, která se svařuje. Když to svaříte, hodně elektřiny se soustředí na ty vyvýšené části. Okamžitě se roztaví proti základnímu kovu, zatímco elektroda tlačí dolů.

To vytváří silné, těsné svary, které dobře drží šroub na místě. Skvěle fungují při práci s plechem.
