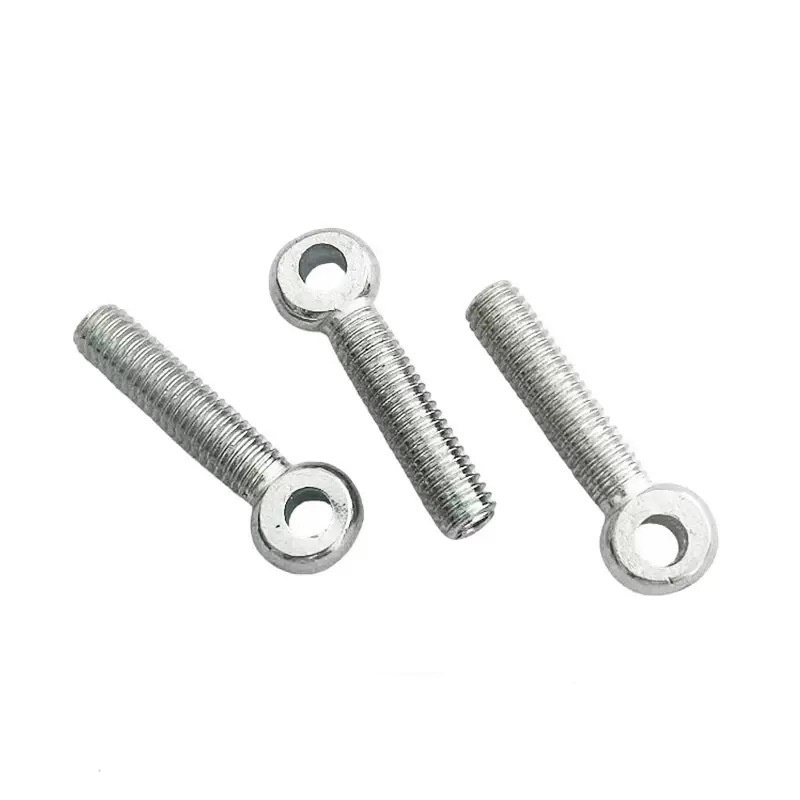

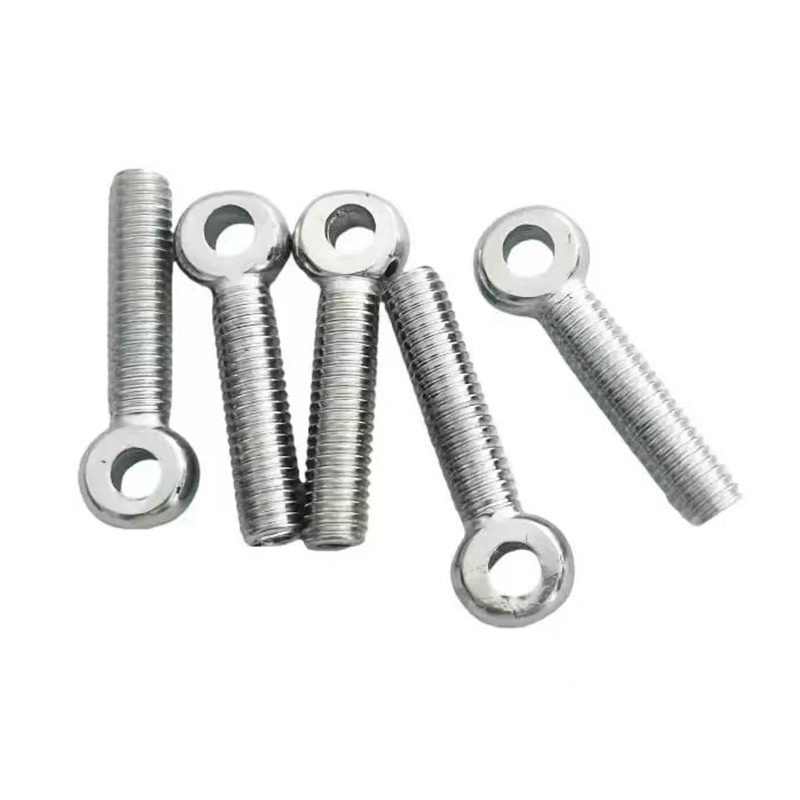

Šrouby s okem DIN 580

Čína Šrouby s okem Xiaoguo® DIN 580 přísně splňují německé normy a mezinárodní normy a jsou dodávány s příslušnými certifikáty CE. Podporuje hromadné nákupy, dodávky na jednom místě, asistenci při celním odbavení a okamžité zasílání poptávkových formulářů.

Odeslat dotaz

Popis výrobku

Hlavní výhoda

Šrouby s okem DIN 580 jsou mezinárodně uznávaným základním standardem pro šrouby se zvedacím kroužkem. Má následující hlavní výhody:

（1）Celkové kování: Vnitřní struktura je hustá bez pórů a únavová pevnost je zvýšena o více než 200 %.

（2）Vysoký bezpečnostní faktor: Zkušební zatížení je 2,5násobek pracovního zatížení, minimální zatížení při přetržení je 4násobek jmenovitého zatížení a projde 20 000 únavovými testy při 1,5násobku pracovního zatížení.

Mezinárodní certifikace norem: Přísně v souladu s nejnovější verzí normy DIN 580, （3）globálně použitelné, se spolehlivou kvalitou.

Široká škála specifikací: Velikosti šroubů s okem DIN 580 se pohybují od M6 do M100 a nosnost se pohybuje od 80 kg do více než 36 tun, což vyhovuje různým potřebám od malých zařízení po velké projekty.

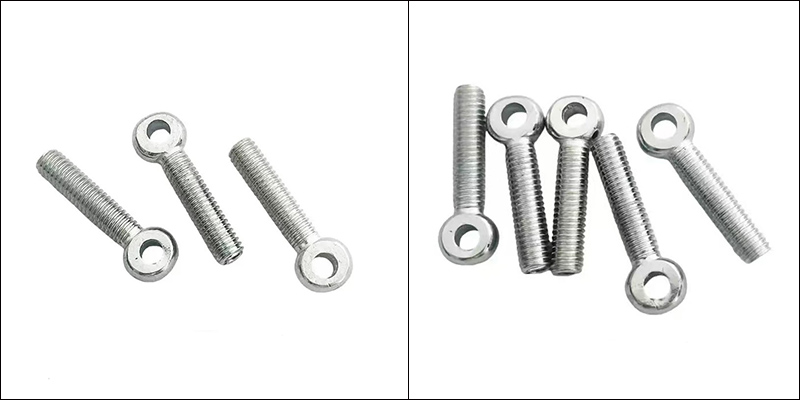

DIN 580 Eye Bolts

Konstrukční prvky

Konstrukce šroubů s okem DIN 580 je integrované kované zařízení speciálně navržené tak, aby vydrželo axiální zvedání. Skládá se ze závitové tyče a kruhové hlavy jako spojovacího bodu.

（1）Hřídel: Toto je část, která se připojuje k zařízení nebo k obrobku. Obvykle je navržen s plnými závity a tolerance závitu je 6g. Během instalace musí být zcela zašroubován a těsně přilnut ke kontaktní ploše, aby bylo zajištěno efektivní přenášení zatížení.

（2）Ring Head (Ring / Eye): Používá se pro připojení háčků, pout nebo lan. Konstrukce hlavy je určena k rovnoměrnému rozložení napětí prostřednictvím jejího geometrického tvaru.

Designové prvky

（1）Integrované kování: Šrouby s okem DIN 580 jsou vyráběny zápustkovým kováním. Vnitřní kovová struktura je hustá a bez defektů, poskytuje vynikající pevnost a odolnost proti únavě.

（2）Jasné informace o pracovním zatížení: Na povrchu produktu musí být jasně uvedeno jeho omezení pracovního zatížení (WLL), značka CE a název výrobce atd.

（3）Přísný rozsah provozních teplot: Norma stanoví, že jej lze bezpečně používat v rozsahu teplot -20 °C až +200 °C a nosnost není ovlivněna.

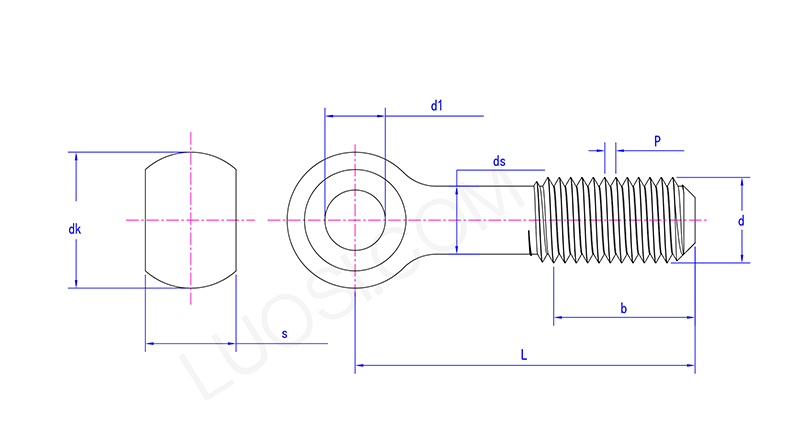

DIN 580 Eye Bolts

Po	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 max	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk max	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s max	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds max	8	10	12	16	20	24	27	30	33	36	39
