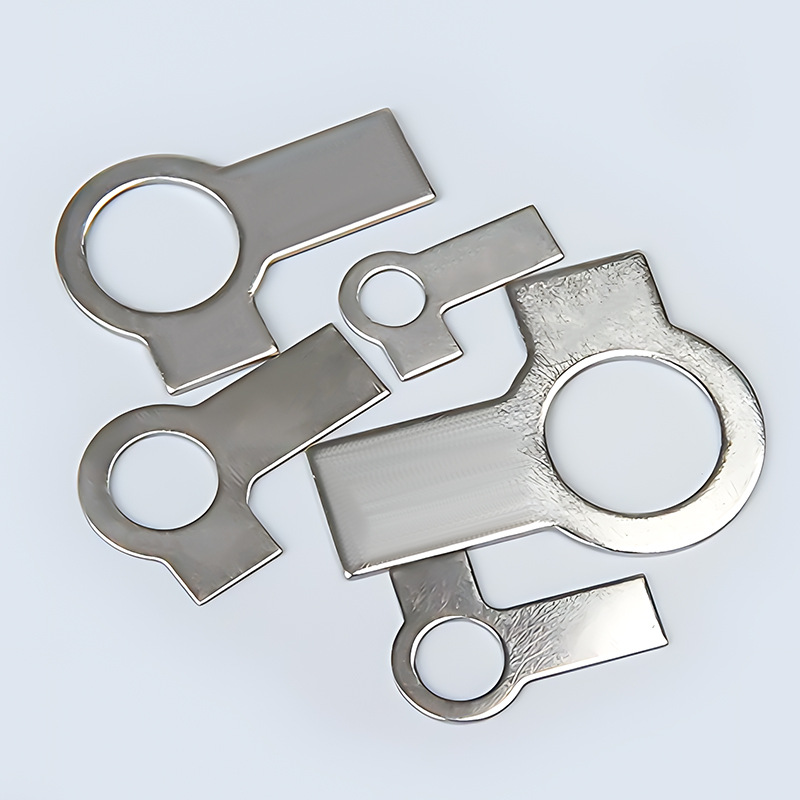

Černé ocelové podložky štítků s dlouhým štítkem a křídlem

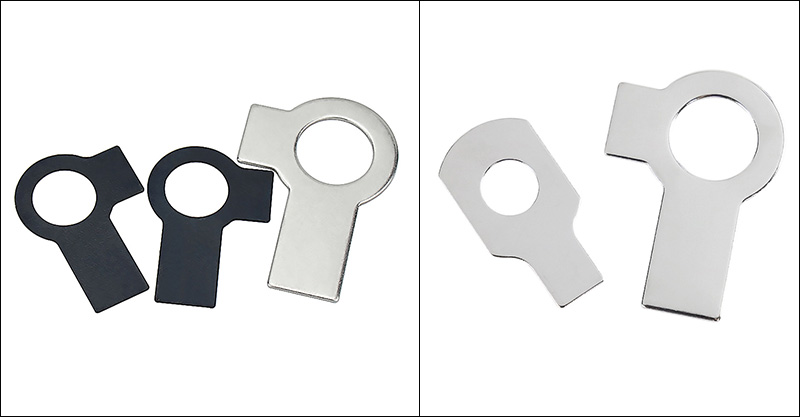

Black Steel Tab Washers With Long Tab and Wing vyráběné továrnou Xiaoguo® mají jednoduchou strukturu, která se snadno ovládá a používá. Při instalaci je potřeba pouze běžný klíč a nejsou potřeba žádné další nástroje.

Odeslat dotaz

Popis výrobku

Instalace podložek Black Steel Tab Washers with Long Tab and Wing zahrnuje čtyři jednoduché kroky. Pro zajištění bezpečného uzamykacího efektu dodržujte prosím následující postup ovládání.

Nástroj 【1】

Klíč (používá se k utahování matic nebo šroubů)

Špičaté kleště nebo ploché kleště (používané k ohýbání ušních nástavců)

(Volitelné) Kladivo + křížový šroubovák (pro silnější podložky)

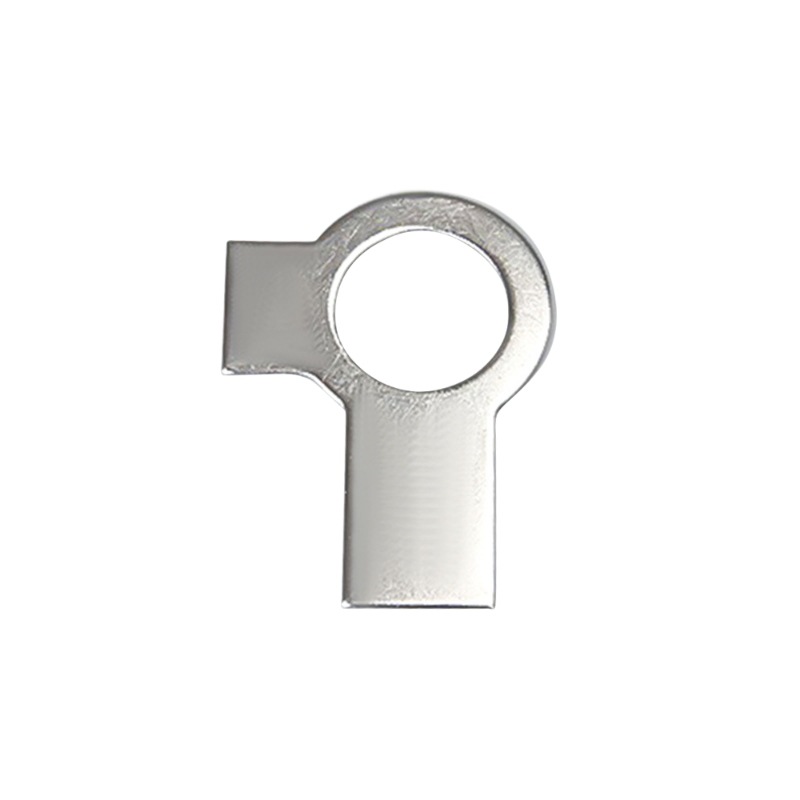

Black Steel Tab Washers With Long Tab and Wing

【2】 Kroky instalace

(1) Namontujte podložku

Protáhněte šroub otvorem v obrobku. Nasaďte černé ocelové podložky s dlouhým poutkem a křídlem na šroub tak, aby dlouhé i krátké poutko směřovaly ven. Ujistěte se, že podložka leží naplocho na povrchu. Matici našroubujte rukou, ještě ji zcela neutahujte.

(2) Utáhněte matici

Pomocí klíče utáhněte matici, dokud nedosáhne požadovaného utahovacího momentu.

(3) Ohněte krátký jazýček

Uchopte krátký jazýček kleštěmi a přehněte jej nahoru. Ohněte jej těsně proti jedné ploché ploše matice.

(4) Ohněte dlouhý jazýček

Pomocí kleští ohněte dlouhý jazýček dolů nebo do strany. Zahněte jej do drážky na dílu nebo jej ohněte pevně k okraji dílu.

Black Steel Tab Washers With Long Tab and Wing

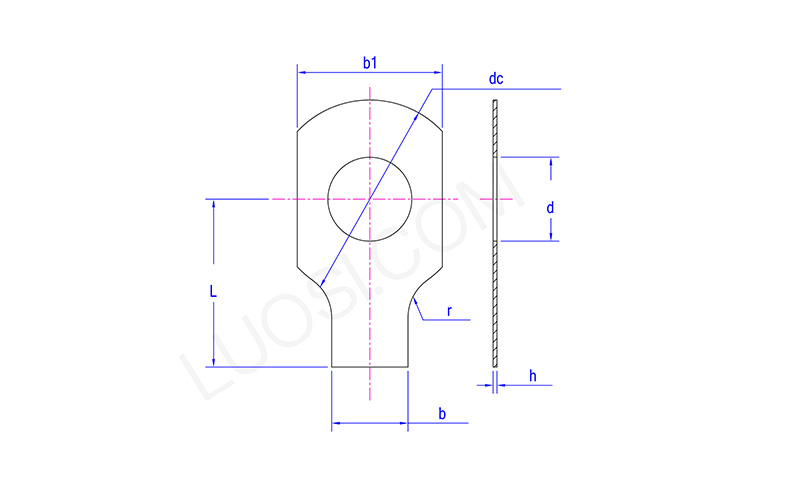

Po	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
stejnosměrný max	10	14	17	19	22	26	32	32	40	45	45
stejnosměrný proud min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Kontrola instalace

Krátké uši jsou pevně připevněny k rovině matice, což zabraňuje otáčení matice.

Dlouhé uši jsou pevně upevněny a podložky z černé oceli s dlouhým poutkem a křídlem se nemohou otáčet vzhledem k obrobku.

Oba náušníky nemají žádné praskliny a žádné nadměrné ohýbání nebo poškození.

【4】Poznámky pro pozornost

（1）Na jedno použití: Po instalaci jsou náušníky trvale ohnuté. Při odstraňování je třeba je narovnat kladivem nebo řezem. Černé ocelové podložky štítků s dlouhým štítkem a křídlem nelze znovu použít.

（2）Nepřehýbejte: Opakované ohýbání nebo nadměrné úhly ohybu mohou způsobit zlomení kořene náušníku a ztrátu zajišťovací funkce.

(3) Nechápejte to špatně: krátké uši by měly vždy směřovat nahoru a dlouhé uši by měly směřovat dolů.
