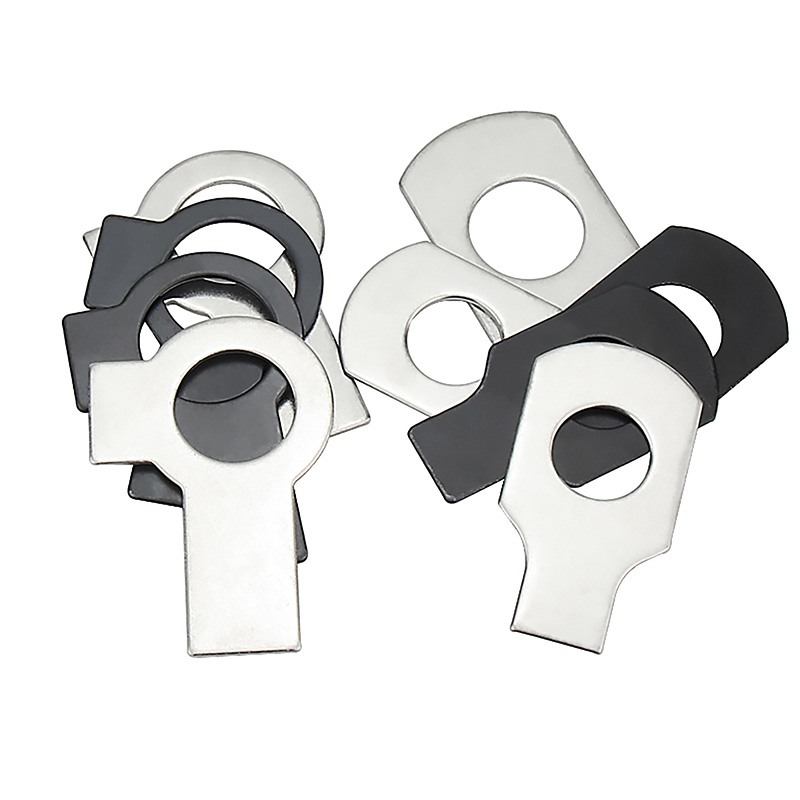

Podložky z uhlíkové oceli DIN 463 s dlouhým a krátkým štítkem

Podložky z uhlíkové oceli DIN 463 Tab s dlouhým a krátkým poutkem vyráběné továrnou Xiaoguo® mají nízké výrobní náklady. Vyrábějí se lisováním a mají jednoduchý způsob výroby. Ve srovnání s podobnými produkty je jednotková cena těchto produktů nižší.

Odeslat dotaz

Popis výrobku

Shrnuli jsme výhody a nevýhody podložek z uhlíkové oceli DIN 463 Tab s dlouhým a krátkým poutkem a poskytli vám návod k použití.

【1】 Výhody

（1） Spolehlivý výkon proti uvolnění

Přijímá mechanické zamykání, nespoléhá se na tření nebo elasticitu. Zcela zabraňuje otáčení a nepovolí se ani ve vibrujícím prostředí.

（2） Jednoduchá struktura, nízké náklady

Podložky z uhlíkové oceli DIN 463 Tab s dlouhým a krátkým poutkem jsou vyrobeny jednodílným lisováním bez složitých struktur. Spotřebuje méně materiálu a má nižší výrobní náklady než u speciálních matic proti uvolnění.

（3）Odolné vůči vysokým a nízkým teplotám

Vyrobeno z celokovového materiálu, bez jakýchkoliv plastových nebo pryžových součástí. Uhlíková ocel snese -50 °C až +200 °C, nerezová ocel pak -160 °C až +500 °C.

（4）Není ovlivněno mazáním nebo znečištěním olejem

Uzamykací účinek podložek Carbon Steel DIN 463 Tab s dlouhým a krátkým poutkem nezávisí na koeficientu tření. I když je na styčné ploše olej nebo mazivo, nebude to bránit uzamčení.

（5）Stav instalace je jasně viditelný.

Ohnuté náušníky jsou vidět na první pohled a kontrola kvality nevyžaduje speciální nástroje.

（6）Lze použít ve spojení se standardními maticemi.

Není třeba kupovat speciální pojistné matice. Vhodné pro běžné matice i šrouby.

(7) Vysoká přizpůsobivost

Dlouhé uši se vejdou do štěrbinových otvorů, hran obrobků nebo nepravidelných výčnělků a neexistují žádné striktní požadavky na instalační povrch.

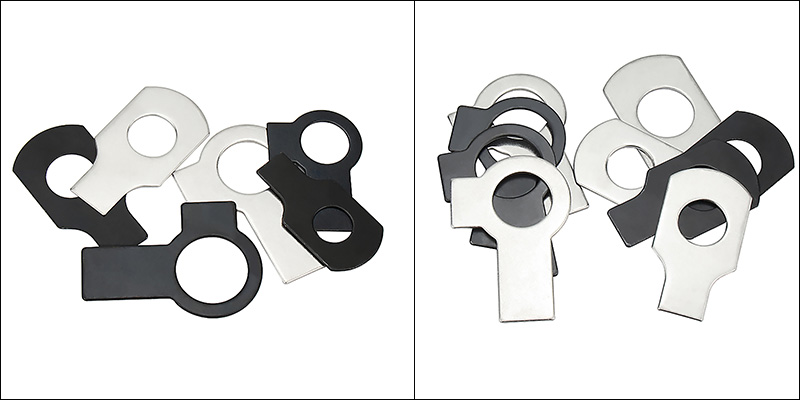

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

【2】 Nevýhody

（1）Na jedno použití

Náušník se po ohnutí trvale zdeformuje. Při demontáži musí být podložky z uhlíkové oceli DIN 463 Tab s dlouhým a krátkým poutkem poškozeny a nelze je znovu použít.

（2）Není vhodné pro zařízení, která se často rozebírají a montují.

Každá údržba vyžaduje výměnu nové podložky, což zvyšuje pořizovací náklady.

(3) Obrobek musí mít pevné body.

Dlouhé uši musí být ohnuty do štěrbiny nebo upnuty k okraji.

（4）Během ohýbání může dojít k poškození náušníku.

Pokud je operace nesprávná, mohou se na kořeni ušního nástavce objevit praskliny nebo dokonce zlomeniny, což má za následek selhání zajištění.

（5）Není vhodné pro šrouby, které jsou příliš velké nebo příliš malé.

Pro velikost M3 je příliš malý a náušník se obtížně ovládá; pro velikosti nad M45 je příliš málo standardních produktů, což zvyšuje náklady na přizpůsobení.

(6) Vzhled není esteticky příjemný.

Po ohnutí jsou náušníky odkryté a mají nepravidelné tvary, které nejsou vhodné pro spotřební výrobky s požadavky na vzhled.

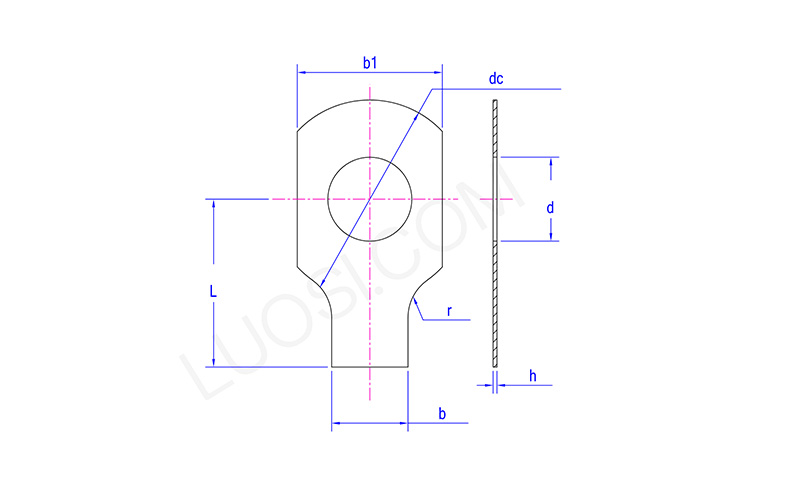

Carbon Steel DIN 463 Tab Washers With Long And Short Tab

Po	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
stejnosměrný max	10	14	17	19	22	26	32	32	40	45	45
stejnosměrný proud min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
