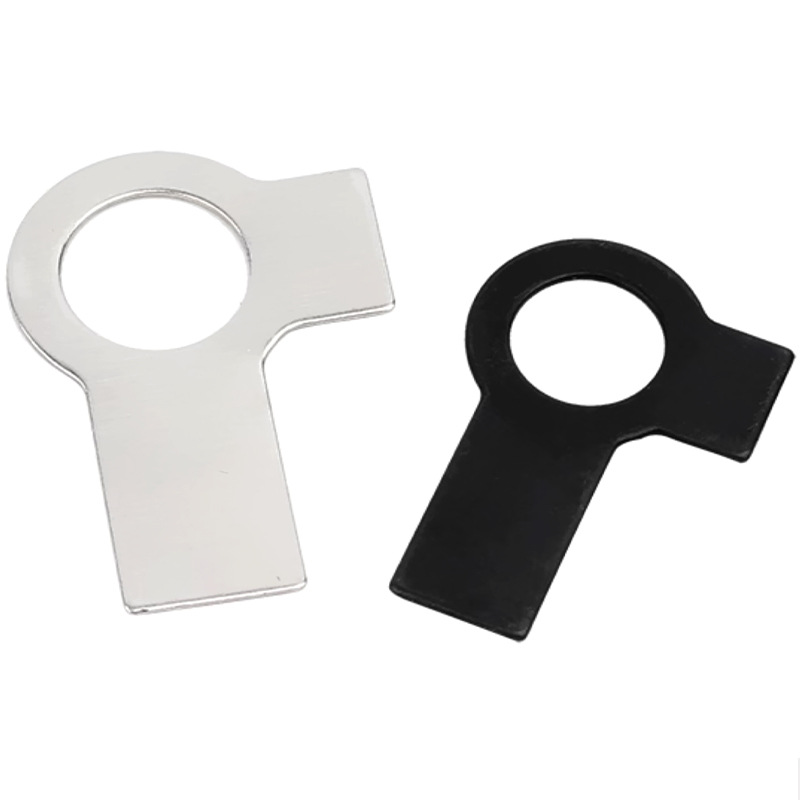

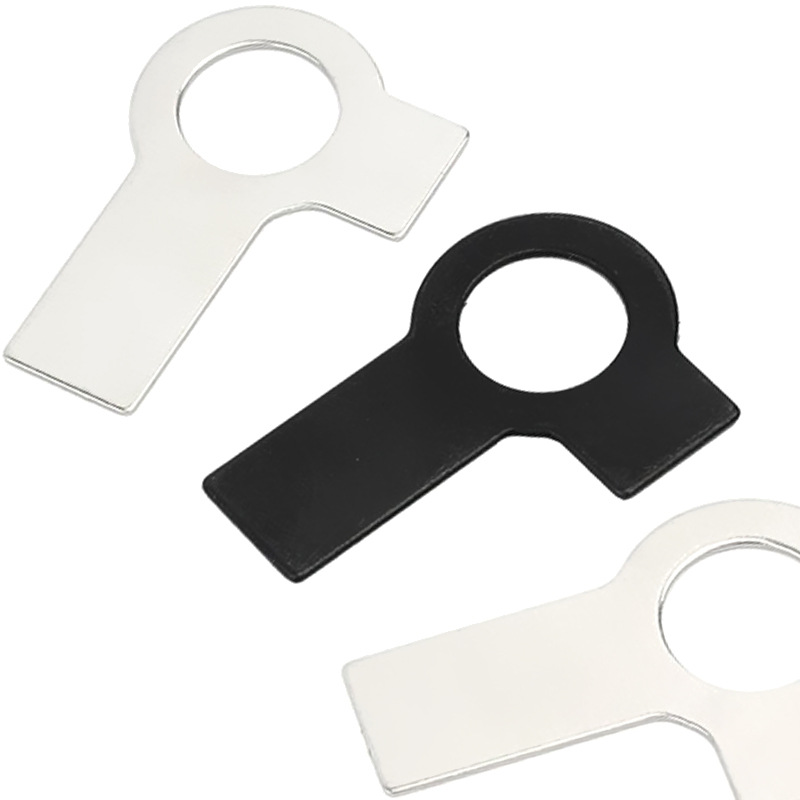

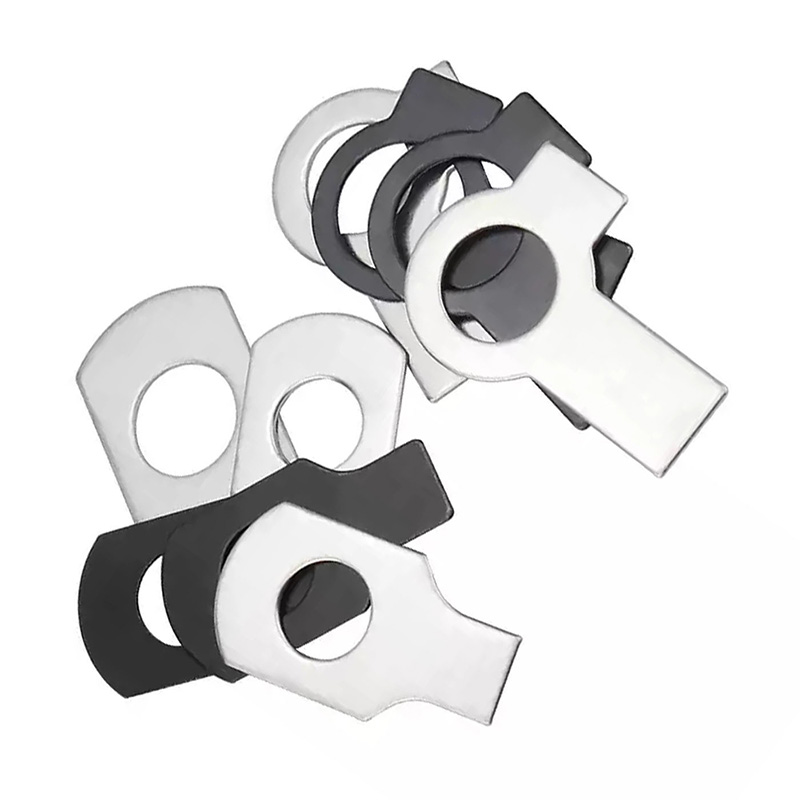

Tab Podložky S Dlouhým A Krátkým Tab

Podložky Tab s dlouhým a krátkým poutkem vyráběné továrnou Xiaoguo® jsou uzamčeny spíše mechanicky než třením. Mechanická aretace zásadně brání otáčení a uzamykací efekt je velmi patrný.

Odeslat dotaz

Popis výrobku

Podložky Tab s dlouhým a krátkým poutkem, které odpovídají mechanickému pojistnému kroužku DIN 463, jsou jednodílné, čistě mechanické pojistné kroužky proti uvolnění. Vyrábí se jediným procesem tlakového lití s jedním dlouhým náušníkem a jedním krátkým náušníkem, přičemž dva náušníky svírají přibližně 90° úhel. Používá se pro šestihranné šrouby / matice, čímž se dosahuje zamezení uvolnění ohnutím jednoho dlouhého a jednoho krátkého náušníku, a je vhodný pro vysoké vibrace, dynamické zatížení a podmínky tepelné roztažnosti a smršťování. Tato struktura může zcela zabránit vzájemnému otáčení matice nebo šroubu a dosáhnout spolehlivého mechanického zajištění.

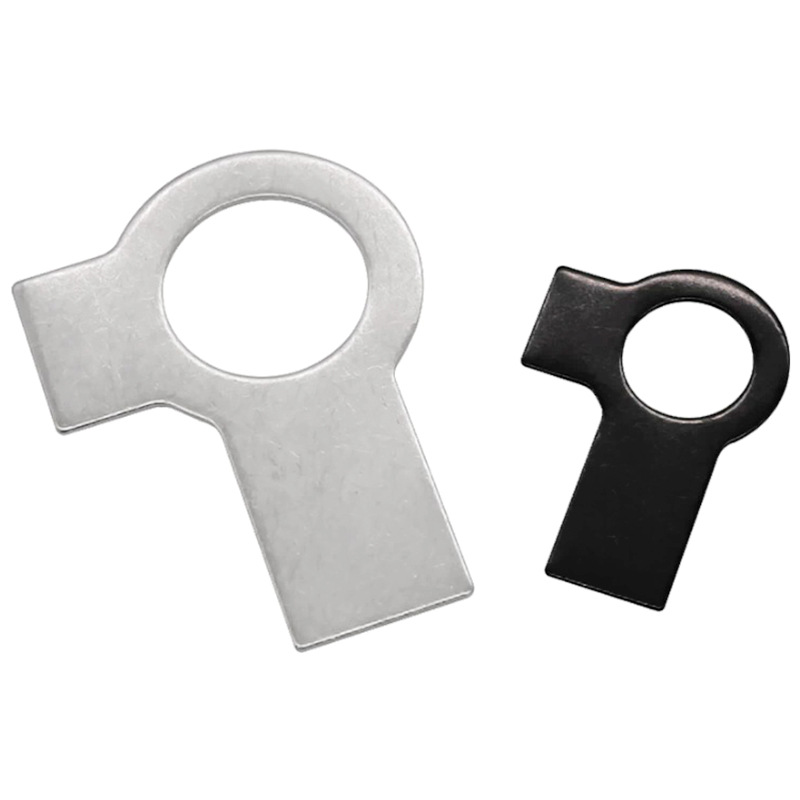

< style="text-align:center;"> Tab Washers With Long And Short Tab

Strukturální vlastnosti

Konstrukční vlastnosti podložek Tab s dlouhým a krátkým poutkem jsou následující:

（1）Integrované lisování

Celá podložka Tab s dlouhým a krátkým poutkem je vyrobena z jednoho plechu pomocí studeného lisování. Neexistují žádné svařování nebo další součásti, což má za následek jednoduchou konstrukci, vysokou pevnost a nízkou cenu.

（2）Dvouušní provedení (jedno dlouhé a jedno krátké)

Hlavní tělo podložek Tab s dlouhým a krátkým poutkem je kruhové a dva náušníky vybíhají ven podél vnějšího okraje:

Short Tab: Krátká délka

Long Tab: Delší na délku

Dva náušníky mezi sebou svírají úhel přibližně 90 stupňů.

(3) U kořene náušníku je struktura uvolňující napětí.

V místě spojení mezi náušníkem a kruhovým tělem jsou zaoblené rohy nebo mírné zúžení šířky navrženy tak, aby snížily koncentraci napětí při ohýbání a zabránily zlomení náušníku.

（4）Válcové tělo

Tloušťka těla je jednotná. Na těle nejsou žádné zuby ani šikmé plochy a povrch je obvykle hladký.

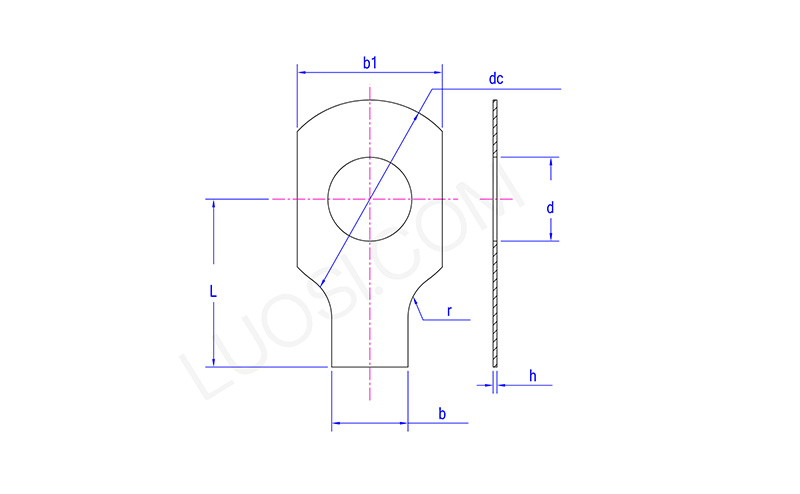

< style="text-align:center;"> Tab Washers With Long And Short Tab

Po	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
stejnosměrný max	10	14	17	19	22	26	32	32	40	45	45
stejnosměrný proud min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
