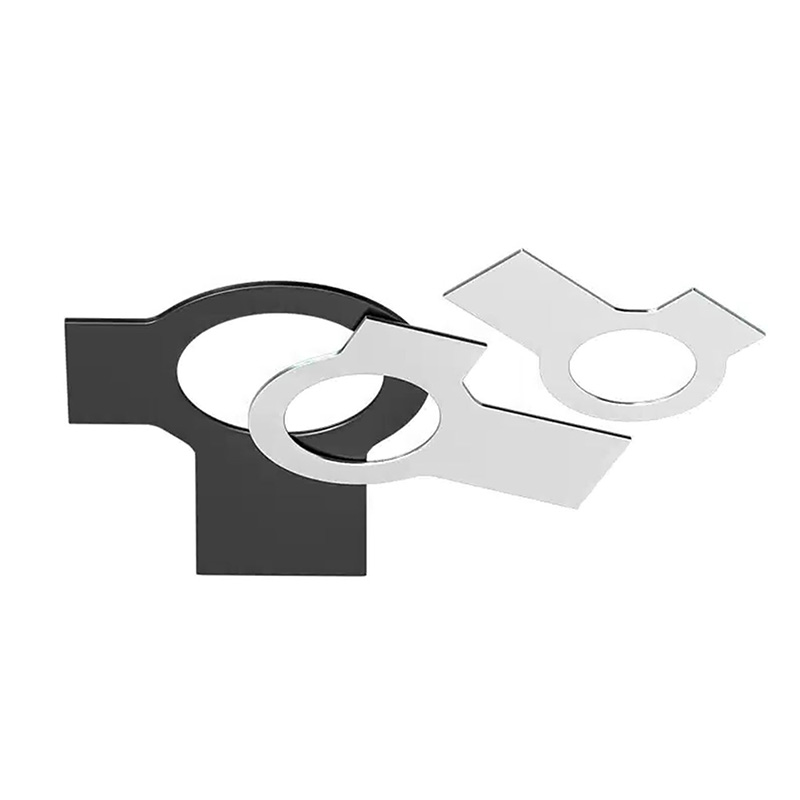

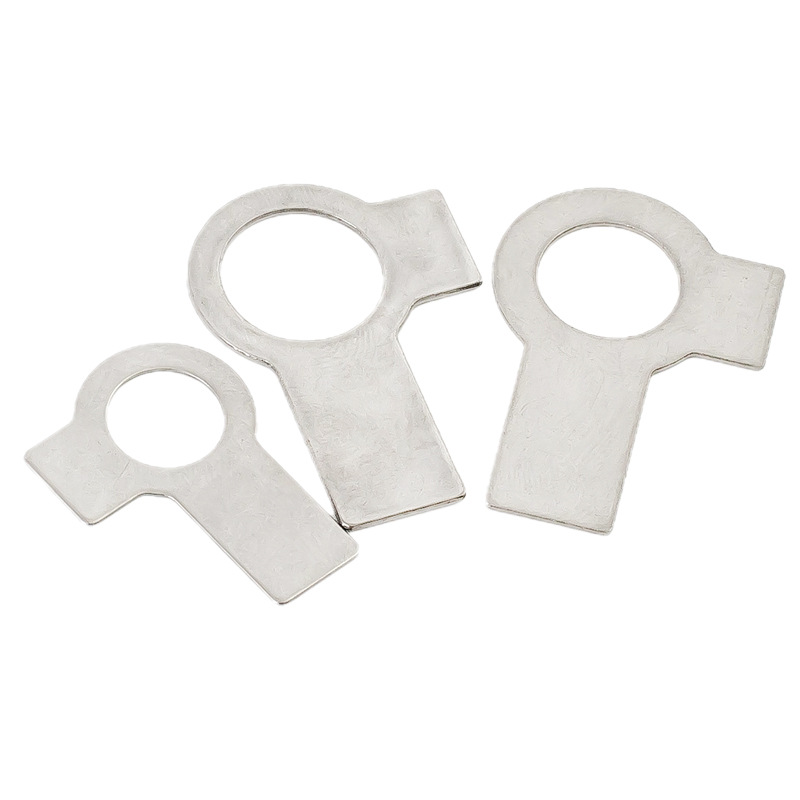

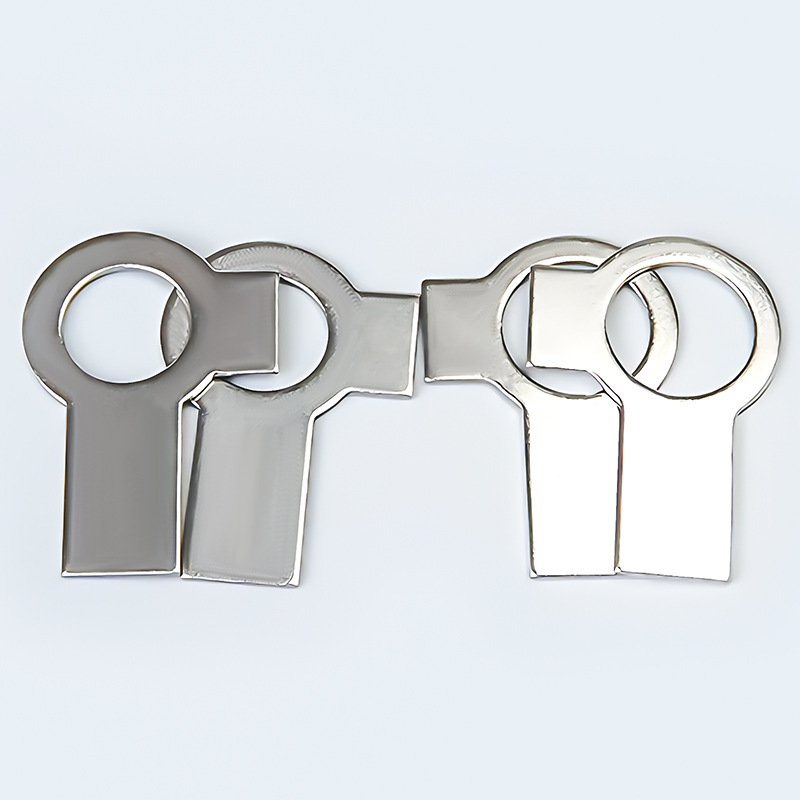

Tab Podložky S Dlouhými Tab A Křídly

Podložky na tablety s dlouhými ouškami a křídly vyráběné továrnou Xiaoguo® mají extrémně vysokou spolehlivost, pokud jde o funkci proti uvolnění. I při nepřetržitých vibracích a nárazech si mohou udržet dobrý stav uzamčení.

Odeslat dotaz

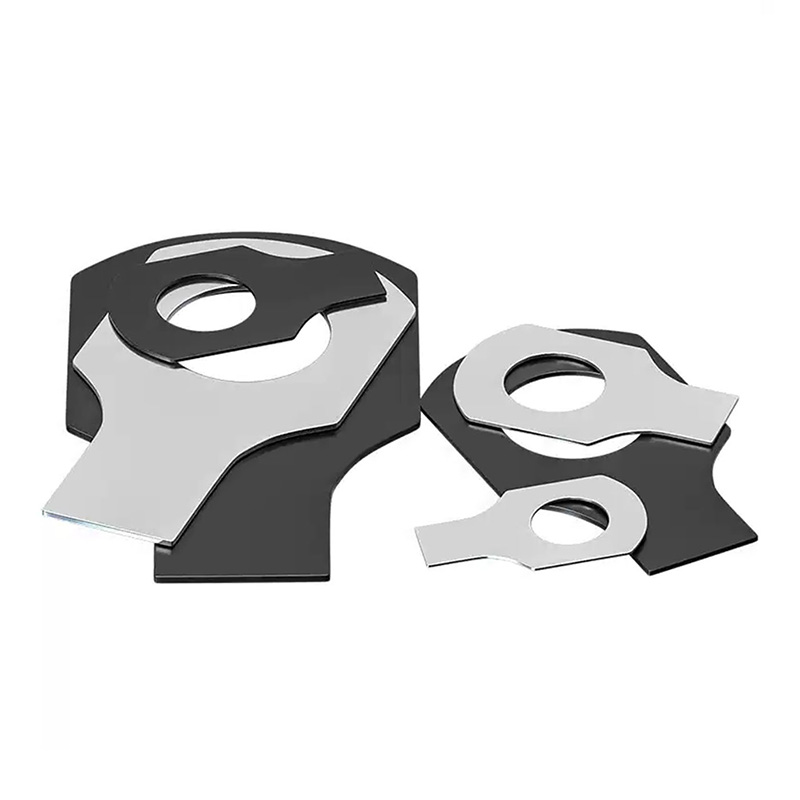

Popis výrobku

Pracovní princip podložek s dlouhým poutkem a křídly je založen na čistě mechanickém zajištění, spíše než na tření nebo elasticitě. Základním mechanismem je ohnutí dvou náušnic, čímž se fyzicky zabrání otáčení matice (nebo hlavy šroubu) vzhledem k obrobku.

【1】Konkrétní práceproces

（1）Normální instalace, s ušními klapkami vyhrazenými

Umístěte podložky s dlouhým poutkem a křidélky na šroub a utáhněte matici. V tomto okamžiku zůstávají oba ušní výstupky rovné a nebyly ohnuté.

(2) Ohněte krátké uši a zajistěte matice

Pomocí kleští ohněte krátké uši směrem nahoru, aby pevně přilnuly k jedné straně matice. Krátké uši by měly spočívat na rovině matice, aby se zabránilo jejímu otáčení.

（3）Ohněte dlouhé uši a upevněte podložky s dlouhým poutkem a křidélky

Ohněte dlouhé uši dolů nebo do strany tak, aby mohly uchopit okraj obrobku, zasunout je do štěrbin na obrobku nebo se opřít o pevný výstupek.

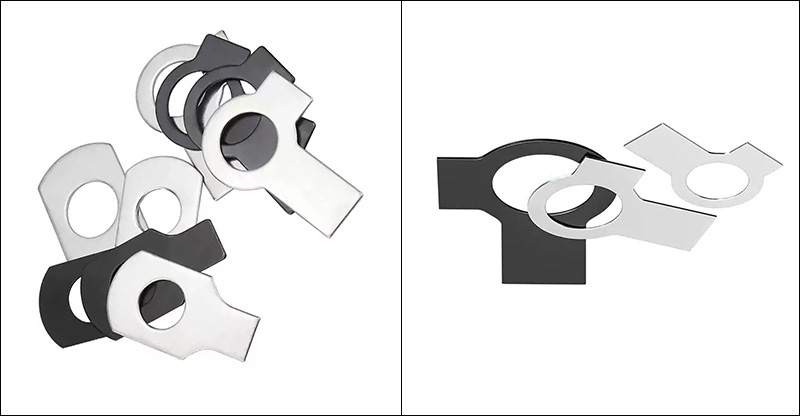

Tab Washers With Long Tab And Wings

【2】 Určení konečného účinku

Dlouhé ucho připevnilo podložku k obrobku a zajistilo, že se podložka nemohla otáčet.

Krátké uši spojují matici a podložku dohromady a matice se také nemůže otáčet.

Protože mezi podložkou a maticí nemůže dojít k žádnému relativnímu pohybu, je šroubový spoj zcela zajištěn.

【3】 Rozdíl od mechanismů proti uvolnění na bázi tření

Třecí zámek: Zabraňuje otáčení tím, že vytváří odpor. Vibrace mohou tento odpor překonat a způsobit uvolnění.

Podložky s dlouhým poutkem a křidélky: Díky přímému fyzickému zásahu, pokud náušník není ohnutý nebo poškozený, matice se absolutně neotáčí. Tento uzamykací mechanismus není ovlivněn vibracemi, mazáním nebo změnami teploty.

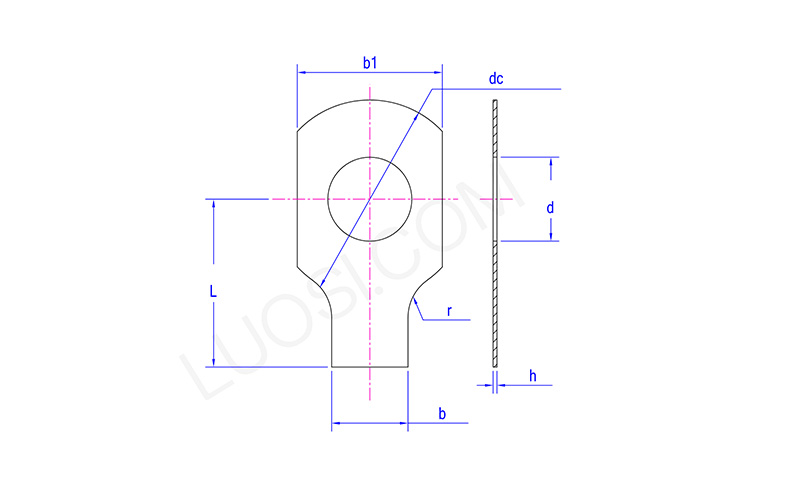

Tab Washers With Long Tab And Wings

Po	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
stejnosměrný max	10	14	17	19	22	26	32	32	40	45	45
stejnosměrný proud min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
