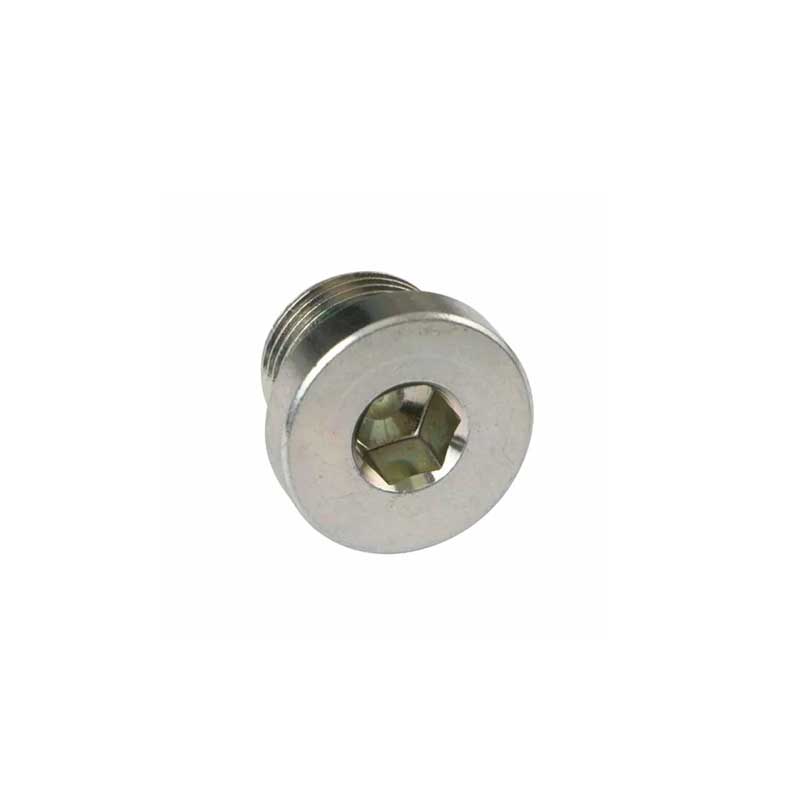

BSP Samec Captive Hollow Hex Plug

Doporučujeme zakoupit zátku Xiaoguo® BSP Male Captive Hollow Hex Plug ve velkém množství. Tento produkt má silnou přizpůsobivost a může pracovat v širokém rozsahu tlakových a teplotních podmínek, což mu umožňuje snadno zvládnout různá náročná pracovní prostředí.

Modelka:IS09974-2Type E

Odeslat dotaz

Popis výrobku

výrobního procesu

【1】Tváření předvalků

Chcete-li přeměnit tyčové nebo drátěné materiály na polotovary, které se blíží konečnému tvaru, existují dvě hlavní metody:

Procesní metoda	Použitelné scénáře
Studený kurz	Hromadná výroba, zejména pro malé a středně velké závitové BSP zástrčné duté šestihranné zástrčky.
Kování za tepla	Šroubové zátky velké velikosti, složitého tvaru nebo se speciálními požadavky na mechanické vlastnosti.

BSP Male Captive Hollow Hex Plug

【2】 Přesné obrábění

（1）Soustružení: Pomocí CNC soustruhu jsou klíčové části polotovaru jemně opracovány, aby byly připraveny pro následné procesy. Například se soustruží těsnicí plocha pro instalaci těsnicího kroužku a obrobí se zkosení.

（2）Vrtání: V případě závitové BSP vnitřní zapuštěné duté šestihranné zátky, která vyžaduje olejové kanály a jiné struktury, bude provedeno vrtání.

（3）Obrábění vnitřního šestihranu: Toto je klíčový proces pro vytvoření vnitřní šestihranné hnací drážky.

①Tváření hlavičky za studena: U velkých výrobků lze šestihranné otvory přímo vytvarovat během procesu hlavičky za studena, což je extrémně efektivní.

②Děrování: U určitých procesů se používá děrovač s šestihranným hranolem k přitlačení vnitřního šestihranu na hlavu obrobku.

③CNC frézování: Pro malá množství nebo objednávky se specifickými požadavky lze pro přesné obrábění šestihranných otvorů použít CNC frézku.

（4）Zpracování závitů: Jemné obrábění závitů BSP je zásadním krokem v celém výrobním procesu a má zásadní význam pro konečný výkon.

①Hlavní metoda: Součást je vytvořena z jednoho kusu procesem soustružení závitů pomocí CNC soustruhu. Během procesu soustružení je zapotřebí speciální nástroj na řezání závitů 55°.

②Kontrola rozměrů: Základem je rozměrová přesnost závitu. Během výrobního procesu budou použity měrky a dorazové měrky pro přísnou kontrolu, aby bylo zajištěno, že parametry, jako je stoupání a střední průměr závitu, jsou všechny kvalifikované.

BSP Male Captive Hollow Hex Plug

ČÁST#	VLÁKNO	ZAJATÝ	ROZMĚRY					MPA
ČÁST#	E	ED	A	L	S	D	N.M	PN
SEG02	G1/8”X28	ED-10	8	12	5	14	11-13	40
SEG04	G1/4”X19	ED-14	12	17	6	19	25-30	40
SEG06	G3/8”X19	ED-17	12	17	8	22	42-58	40
SEG08	G1/2”X14	ED-21	14	19	10	27	72-82	40
SEG12	G3/4”X14	ED-27	16	21	12	32	21-140	40
SEG16	G1"X11	ED-33	16	22.8	17	40	150-180	40
SEG20	G1,1/4”X11	ED-42	16	22.8	22	50	190-280	31.5
SEG24	G1,1/2”X11	ED-48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ED-60	18	26	27	70	340-400	31.5
SEG40	G2-1/2X11	ED-B40	-	-	27	-	340-400	31.5

【3】 Tepelné zpracování

Kalení a temperování: Provádíme proces tepelného zpracování – nejprve kalení, poté vysokoteplotní temperování. Výsledkem toho je, že materiál zátky BSP Male Captive Hollow Hex je pevnější a méně náchylný k rozbití.

【4】 Povrchová úprava

(1) Zinkování – Toto je nejběžnější a nejlevnější možnost. Poskytuje základní ochranu proti korozi. Často jej uvidíte v bílé, modré nebo žluté povrchové úpravě.

(2) Niklování – vydrží déle proti korozi než zinek a má lesklejší vzhled.

(3) Dakrotizace – Jedná se o zinko-hliníkový povlak bez chrómu. Velmi dobře odolává rzi a vydrží testy v solné mlze mnohem déle než běžné zinkování. Funguje dobře ve skutečně drsném a korozivním prostředí.

(4) Black Oxide – Vytváří černý povrch na povrchu. Trochu to pomáhá na rez a vypadá hezky, ale snadno se poškrábe.

【5】 Sestava těsnění

(1) Metoda montáže – K vložení těsnicího kroužku přesně do drážky na čelní straně zasouvací duté šestihranné zátky BSP používáme automatické nebo poloautomatické stroje.

(2) Provedení proti odpojení – Drážka je přesně dimenzována tak, aby těsnicí kroužek zůstal pevně na svém místě. Nespadne během přepravy, instalace ani později, když zástrčku používáte.
