Podložka zámku límce

Ve srovnání s jinými typy dílů proti uvolnění má Collar Lock Washer vyráběný Xiaoguo® Factory tenčí tloušťku. Při použití šetří více místa a zabírají méně místa, takže jsou vhodné pro kompaktní konstrukce.

Odeslat dotaz

Popis výrobku

Důvod, proč Collar Lock Washer může ušetřit místo, aniž by se obětoval uzamykací efekt, spočívá v přesném oddělení jeho tloušťky a designu vnějšího průměru od jeho funkce: vnější průměr je zmenšen pro usnadnění instalace v úzkých prostorech, zatímco tloušťka je zesílena jako fyzická kompenzace za možnou ztrátu uzamykací síly po zmenšení vnějšího průměru.

Hlavní důvod: Tenký vnější průměr neznamená úplně tenký tvar; spíše je to konfigurace "tlusté jádro a tenké okraje".

（1）Vnější průměr (OD): Menší

Nainstalujte jej bezpečně do slepých otvorů, na konec vnitřních šestihranných šroubů nebo do omezených oblastí obklopených jinými součástmi.

(2) Tloušťka: Silnější

Kompenzujte možnou ztrátu pružnosti pružiny v důsledku zmenšení vnějšího průměru pojistné podložky Collar Lock Washer, zajistěte, aby mohla podepřít instalační povrch, a zaručte, že se nesníží zajišťovací síla.

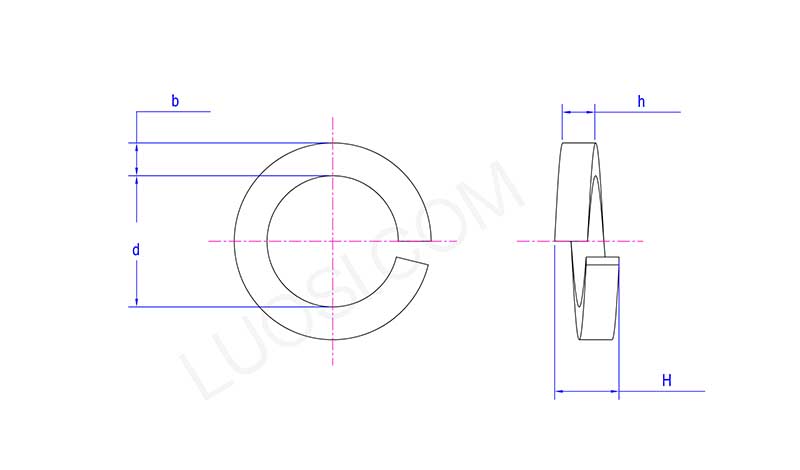

Collar Lock Washer

Po	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Typické aplikační scénáře pro úsporu místa

Uzávěr Collar Lock Washer se používá hlavně v situacích, kdy je ve stísněných prostorech vyžadována vysoká pevnost proti uvolnění, zejména při použití ve spojení se šrouby s válcovou hlavou.

（1）Automobily a závodní auta

Používá se ve vysoce spolehlivých kompaktních prostorech, jako jsou motory, odpružení, hnací ústrojí atd., při dosažení snížení hmotnosti a zajištění bezpečnosti.

（2）Letecký a kosmický průmysl a armáda

Používá se v leteckých motorech, kokpitech a dalších příležitostech, kde je hmotnost a prostor velmi omezený. Collar Lock Washer se často používá při montáži motorů, trupů a podvozků pro zajištění spolehlivosti v extrémních podmínkách. Kromě toho se tento typ podložek také často používá při vícenásobných upevňovacích aplikacích ve vojenských vozidlech, vrtulnících a stíhačkách.

(3) Přesné stroje a průmyslová automatizace

Používá se v těsných zařízeních, jako jsou zařízení pro přesné zpracování, průmyslové stroje, klouby robotů a automatizované montážní linky. Protože je vnější průměr menší, snadno se vejde tam, kde je omezený prostor, a zvládá vysokou přesnost vyrovnání, kterou vyžaduje precizní montáž.

(4) Elektrotechnika a elektronika

Používá se uvnitř elektronických zařízení, konektorů, panelů a podobných míst. Tato podložka Collar Lock vám poskytuje pevné zajištění bez potřeby dalších podložek – kompaktní způsob, jak udržet věci pevně při vibracích.

(5) Těžký průmysl a stavebnictví

Kompaktní velikost této podložky z ní činí vhodnou volbu pro inženýry, kteří potřebují spolehlivou odolnost proti vibracím a proti povolování u těžkých strojů, stavebních strojů a ocelových konstrukcí.

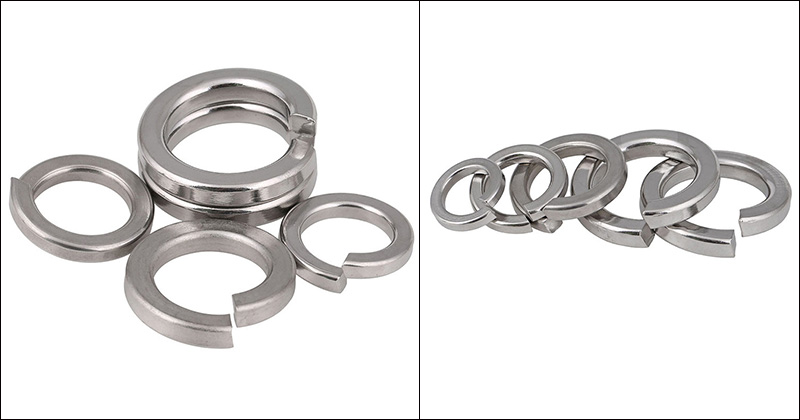

Collar Lock Washer
