Spolehlivý svařovací šroub s čelní projekcí

Během odporového svařování se výčnělky na svařovacím šroubu výčnělku Dependable Face zhroutí a vytvoří lokalizované fúzní zóny se základním kovem. Zákazníci po celém světě důvěřují společnosti Xiaoguo® a jejím spolehlivým dodavatelům, že dodají šrouby, matice, šrouby a podložky přesně podle specifikace.

Modelka:QC/T 599.1-1999

Odeslat dotaz

Popis výrobku

Při výrobě spotřebičů – jako je bílé zboží – a pouzdra na elektroniku, jsou spolehlivé svařovací šrouby s čelní projekcí důležité pro uchycení vnitřních dílů, panelů a montážního hardwaru na plechové rámy.

Tyto šrouby se vyznačují jednostranným instalačním designem, který zajišťuje čistou a efektivní instalaci a účinně blokuje únikové cesty. Tento design nejen zjednodušuje proces a výrazně zlepšuje efektivitu montáže, ale také pomáhá udržovat výkon a použitelnost spotřebních produktů v průběhu času.

Aplikační scénář

Spolehlivé svařovací šrouby s čelní projekcí se hojně používají v průmyslových strojích, zemědělských zařízeních a stavebních zámečnických pracích. Fungují jako trvalé kotevní body pro věci, jako jsou kryty, hydraulické části, senzory a další příslušenství. Ty se montují na rámy, desky nebo kryty a díky pevnosti a odolnosti šroubů fungují dobře i v náročných podmínkách.

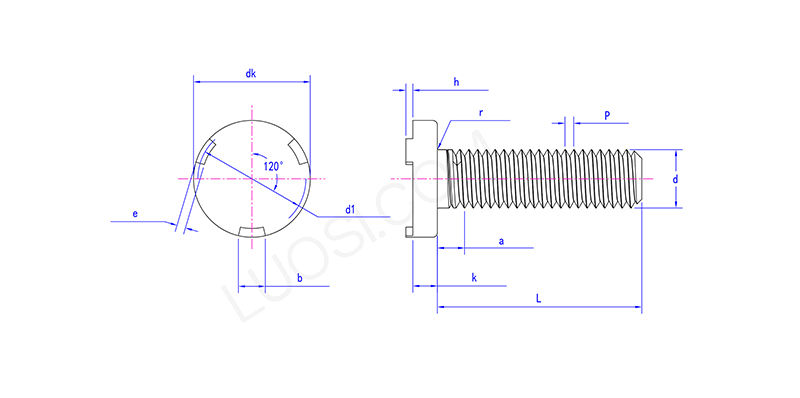

Po	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
max	3.2	4	5	5

Antikorozní úprava

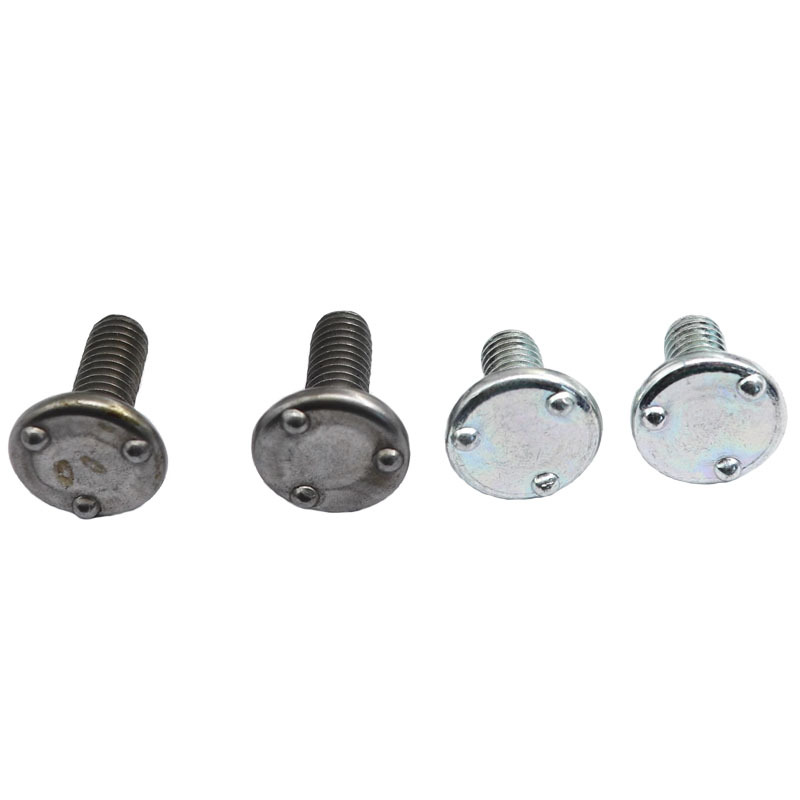

Spolehlivé svařovací šrouby s čelní projekcí mají často povrchovou úpravu jako je zinkování – čirý, žlutý nebo černý chromát – aby se zabránilo korozi. Mnoho z nich splňuje normy ASTM B633. Fosfátování je další volbou; pomáhá barva lépe přilnout a věci snadněji klouzají.

Pro dosažení nejlepších výsledků však musí být povrchová úprava použita ve spojení se svařováním. Povlaky z čistého zinku při svařování překonávají silné chromátové povlaky z hlediska přilnavosti, odolnosti proti korozi a stability svaru.
