Očko s přímou stopkou

Xiaoguo® Straight Shank Eyebolt má přesnou toleranci 6g v závitu. Dá se snadno zašroubovat ručně. Šetří čas a námahu, zvyšuje efektivitu práce, je jednoduchý a snadno se ovládá a je dodáván s pojistnou podložkou. Zároveň podporuje zkušební nákup malých šarží vzorků.

Odeslat dotaz

Popis výrobku

Specifikace instalace a použití

Správná instalace a použití oka s přímou stopkou jsou klíčové pro zajištění bezpečnosti. Přečtěte si prosím následující pokyny:

（1）Zcela utaženo

Zajistěte, aby zvedací šroub zcela zapadl do závitového otvoru v obrobku. Čelo se závitem by mělo být v jedné rovině s instalačním povrchem nebo o něco níže. Pro instalaci s průchozím otvorem by měla být použita matice.

(2) Hloubka záběru závitu

Ocel: Minimálně 1násobek průměru závitu

Litina, mosaz, bronz: Minimálně 1,5 násobek průměru závitu

Slitina hliníku, slitina hořčíku, zinek, plast: minimálně 2násobek průměru závitu

（3）Použití momentového klíče

Utáhněte šrouby podle standardních doporučených hodnot utahovacího momentu. Nedoporučuje se spoléhat na sílu ruky. Nadměrný i nedostatečný utahovací moment může mít nepříznivé účinky na šrouby.

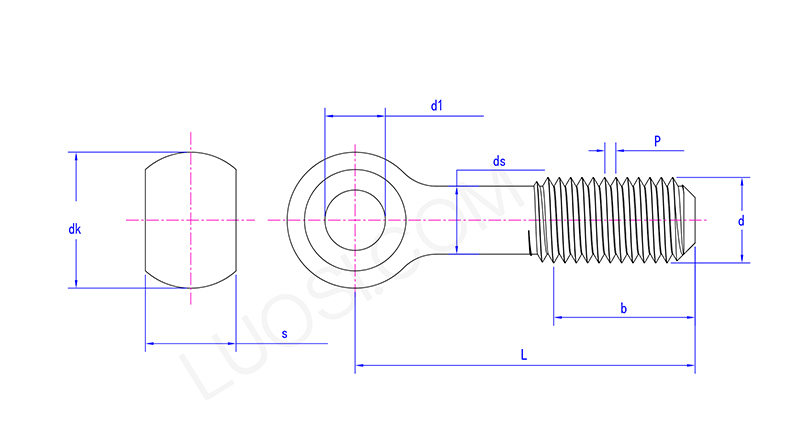

Straight Shank Eyebolt

Po	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 max	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk max	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s max	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds max	8	10	12	16	20	24	27	30	33	36	39

(4) Směr zatížení

Oko s přímou stopkou vydrží pouze svislé axiální zatížení a nesmí být vystaveno šikmému tahu. Pokud je požadováno zvedání pod úhlem, je nutné použít ramenní šroub s okem nebo otočný zvedací kroužek.

（5）Kontrola před použitím

Před každým použitím musí být provedena vizuální kontrola se zvláštním zřetelem na: zda zvedací kroužky nejsou zdeformované, prasklé nebo silně opotřebované; zda jsou závity uvolněné, zrezivělé nebo poškozené; a zda jsou značení pracovního zatížení jasné a čitelné. Zjistíte-li na šroubech zvedacího kroužku jakékoli praskliny, ohyby nebo poškození závitu, měly by být okamžitě zlikvidovány.

（6）Pravidelná údržba

Stanovte si plán pravidelných kontrol pro provádění odborných zkoušek kotevních šroubů, které jsou dlouhodobě používány.

（7）Zákaz úprav

Je přísně zakázáno provádět jakékoli úpravy na oka s přímou stopkou, jako je svařování, zahřívání nebo ohýbání.

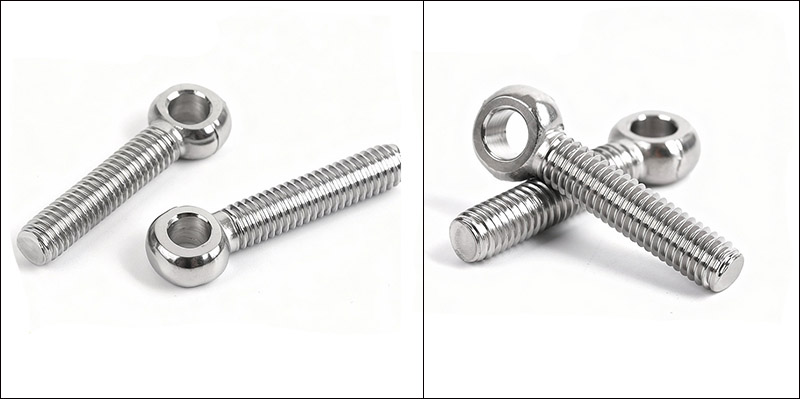

Straight Shank Eyebolt

FAQ

（1）Jaký je limit pracovního zatížení (WLL) šroubu s okem s přímou stopkou?

Vertikální zdvih WLL pro M10 je podle DIN 580 230 kg (přibližně 0,23 tuny); podle ASTM A489 je WLL 1/2″ britského standardního šroubu se zvedacím kroužkem přibližně 2 500 liber (přibližně 1,13 tuny).

（2） Mohou být vaše produkty znovu použity?

Mohou být znovu použity za předpokladu, že před každým použitím je provedena přísná kontrola, aby se zajistilo, že nejsou poškozeny. Pokud však zvedací kroužky vykazují zjevnou deformaci nebo zkroucení, závity jsou silně opotřebené, na povrchu jsou praskliny nebo se objeví rez, doporučuje se je vyměnit.

（3）Můžete vyrobit šrouby v nestandardních velikostech nebo ze speciálních materiálů?

Ano, můžeme. Pokud máte nějaké požadavky na přizpůsobení, můžeme podrobně diskutovat. Úkol dokončíme podle vašich vlastních potřeb.
