Zakřivená pružinová podložka DIN137A

Zakřivená pružinová podložka DIN137A vyrobená společností Xiaoguo® Factory má jedinečný design. Tato konstrukce může zajistit stabilní axiální předpětí mezi součástmi, jako jsou ložiska, eliminovat axiální vůli, zabránit otřesům podložek, a tím zabránit ovlivnění celkového použití.

Odeslat dotaz

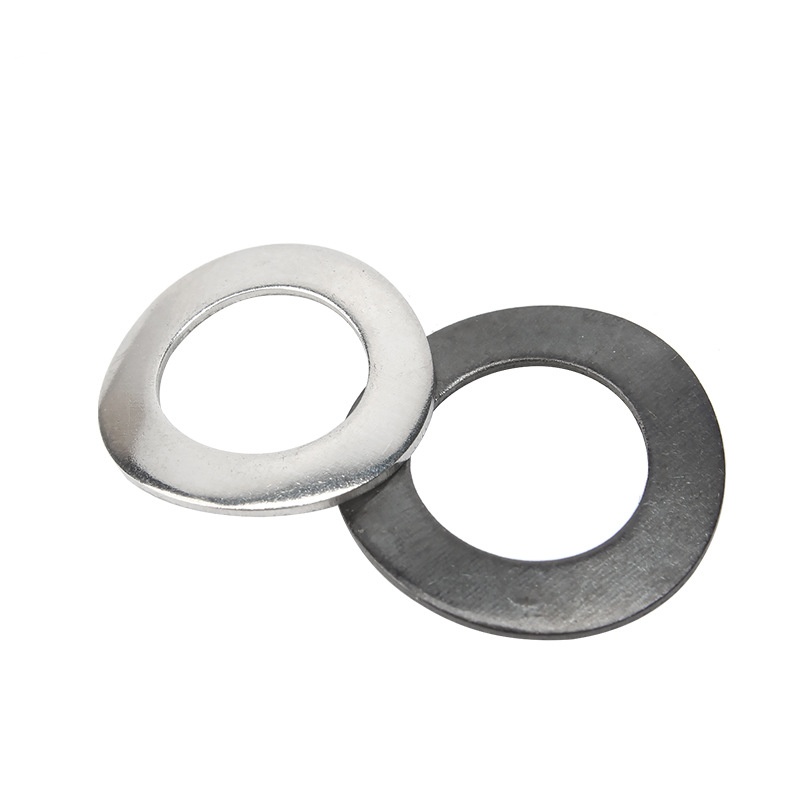

Popis výrobku

Zakřivená pružinová podložka DIN137A je elastické kovové těsnění s jednoduchou nebo více obloukovou ohýbanou strukturou. Vyvíjí pružnou předpínací sílu prostřednictvím vlastní obloukové deformace a je namontován pod šrouby a maticemi. Používá se k odstranění mezery ve spojení spojovacích prvků, udržení síly předpětí, kompenzaci tepelné roztažnosti nebo opotřebení a odolnosti proti mírným vibracím.

Jméno	Zakřivená pružinová podložka DIN137A
Materiál	Nerezová ocel/legovaná ocel/uhlíková ocel/mosaz/pružinová ocel
Normy	DIN137A
Vlákno	Metrické/Metrické
Velikosti	M2-M12
Dokončit	Zinek/Černý/Přírodní/ostatní
Přizpůsobitelné	ANO
Ochutnat	ANO

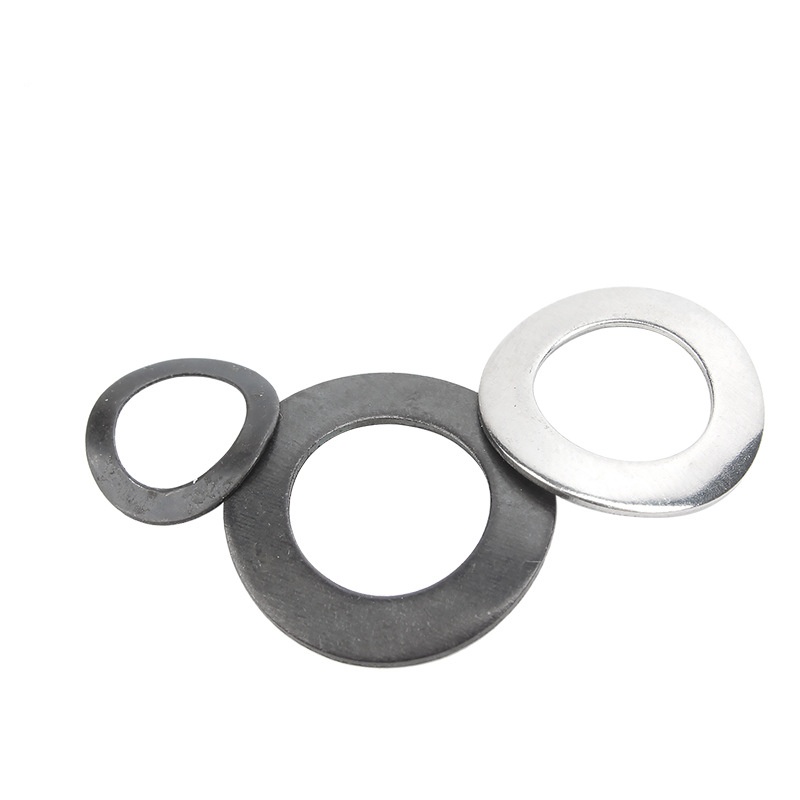

Úvod do struktury

Jak vypadá struktura zakřivené pružinové podložky DIN137A? Jednoduše řečeno, je to malý kovový prsten s obloukovým tvarem.

【Celkový tvar】

Zakřivená pružinová podložka DIN137A není běžná plochá podložka. Když ji chytíte do ruky, uvidíte, že se sama vyboulí a nezůstane plochá. V závislosti na způsobu vyboulení existují hlavně dvě struktury:

(1) Tvar oblouku s jednou vlnou (jako malý obloukový most)

Celá podložka má tvar jediného oblouku, přičemž střed je vyšší a strany nižší, připomínající mini obloukový most. Ve volném stavu je jeho přirozená výška mnohem větší než jeho tloušťka. Když je zploštělý, bude generovat zpětný tah.

(2) Vícevlnné (jako zvlněné bramborové lupínky)

Podložka má dvě nebo i více vln, přičemž vrcholy a prohlubně se střídají a smyčkují se po obvodu. Když je tato struktura stlačena, deformace není tak významná jako u jedné vlny, ale elasticita je rovnoměrnější.

Oba tyto dva typy podložek jsou kompletní kruhové kroužky s otvorem uprostřed a bez zářezů na okrajích. Tloušťka materiálu je v celém rozsahu stejná.

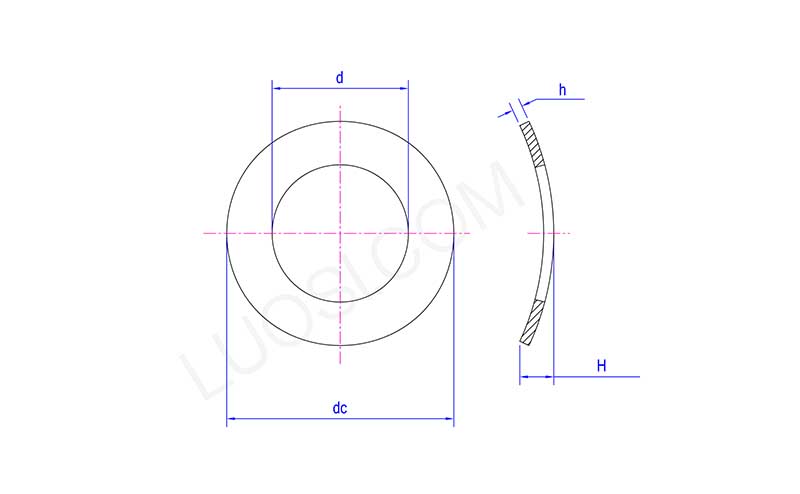

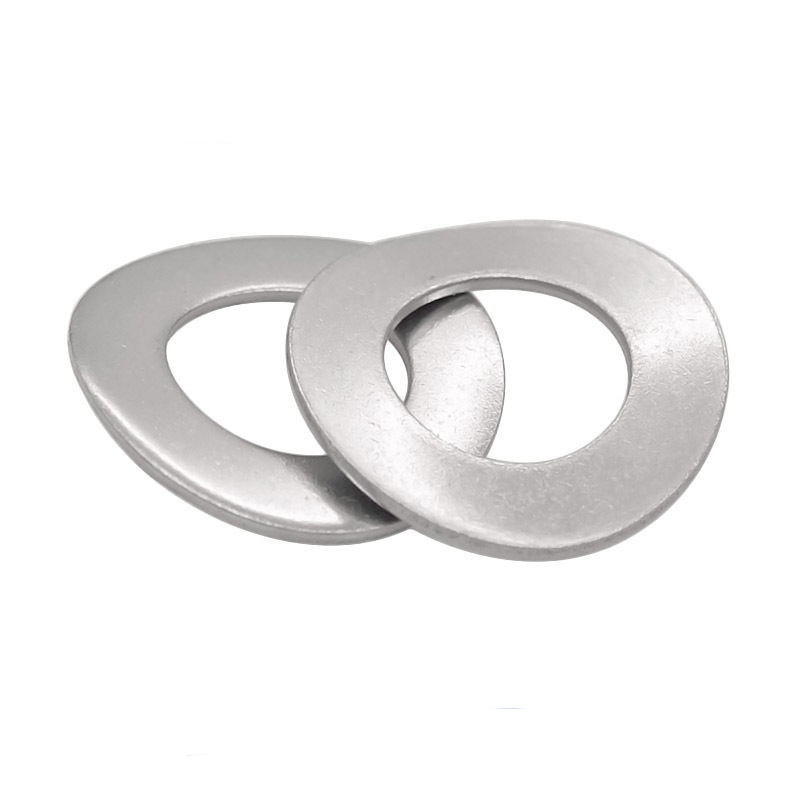

DIN137A Curved Spring Washer

Po	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
stejnosměrný proud min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
stejnosměrný max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Klíčové konstrukční díly】

（1）Obloukovitý obrys (jádro)

Těsnění není ploché ve svém volném stavu; místo toho představuje jeden obloukový povrch (jako obloukový most) nebo více vln (jako vlny) podél kruhového směru.

Tento zakřivený/vlnový tvar je zdrojem pružnosti.

（2）Uzavřená smyčka bez řezání

Zakřivená pružinová podložka DIN137A je kompletní kroužek bez jakýchkoli spirálových řezů.

(3) Sekce jednotné tloušťky

Tloušťka těsnění je stejnoměrná po celém obvodu, bez postupných změn nebo lokálního ztenčování.

（4）Poměr vnějšího průměru k vnitřnímu průměru

Poměr vnějšího průměru k vnitřnímu průměru ovlivňuje tuhost a nosnou plochu podložky.
