Efektivní svařovací šroub s čelní projekcí

Integrita spoje vytvořeného svařovacím šroubem Efficient Face projekce je ověřena standardními destruktivními nebo nedestruktivními zkušebními metodami. Již více než 15 let si Xiaoguo® vybudovalo reputaci mezi výrobci pro spolehlivou kvalitu a konkurenceschopné ceny.

Modelka:Q 199B-1999

Odeslat dotaz

Popis výrobku

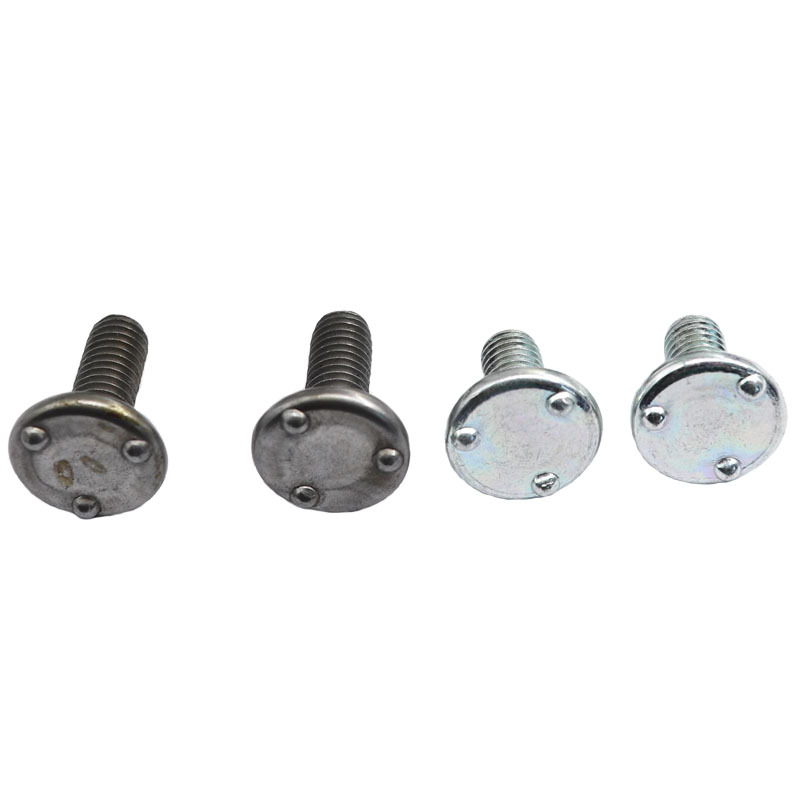

Aby byly svařovací šrouby Efficient Face projekce odolné vůči korozi, jsou často opatřeny povrchovou úpravou. Zinkování – čirý nebo žlutý chromát – je skutečně běžné a funguje docela dobře. Fosfátové povlaky pomáhají barvě lépe přilnout a také nabízejí určitou ochranu proti korozi. Ať už je na tyto šrouby nanesen jakýkoli povlak, musí pracovat s procesem svařování.

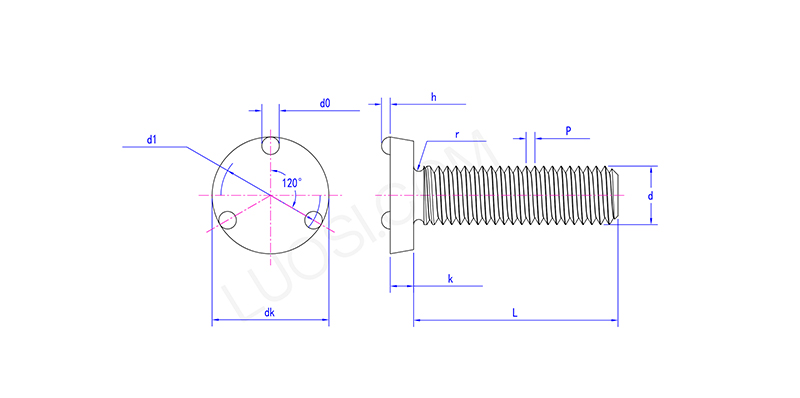

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	11.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.1
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Výhody produktu

Povrchová úprava navařovacího šroubu Efficient Face projekce skutečně ovlivňuje, jak dobře dopadne svar. Pokud je povlak tlustý nebo nevede elektřinu, může narušit tok elektrického proudu a množství tepla.

Povlaky musí být tenké, vést elektřinu nebo být vyrobeny speciálně pro svařování. Obvykle se výstupky na těchto šroubech při svařování protlačí povlakem, takže se kovy přímo dotýkají.

Tato konstrukce zabraňuje tomu, aby povlak bránil vedení proudu, a zajišťuje hladký svařovací obvod. Tenký povlak také snižuje odolnost proti pronikání výčnělků, zachovává ochranné vlastnosti a zároveň umožňuje, aby kovové kontaktní plochy těsně dosedaly, čímž se zlepšuje pevnost a vodivost svaru.

Použitelné scénáře

Efektivní svařovací šrouby s projekcí obličeje fungují opravdu dobře na velkoobjemových montážních linkách, zejména při výrobě automobilů – například držáky, panely a elektrické uzemnění – a ve spotřebičích, jako jsou podvozky a kryty.

Jsou dobré, když dosáhnete pouze na jednu stranu, když hodně záleží na rychlosti svařování nebo když matice nebo svorníky pro bodové svařování prostě nefungují. Poskytují pevné místo se závitem pro připevnění věcí.
