Šestihranná přivařovací matice s přírubou

Kdekoli potřebujete přivařit matici, můžete důvěřovat čínskému výrobci a dodavateli Xiaoguo® s přírubovou šestihrannou přivařovací maticí. Obsloužili jsme více než 500 zákazníků po celém světě. Od 1 mm tenkých plechů po 10 mm silné plechy je svařování přesné a pevné. Podporujeme zákazníky v tom, aby nejprve provedli testy vzorků v malém měřítku a budou také poskytovány slevy na hromadné nákupy ve velkém.

Odeslat dotaz

Popis výrobku

Hlavní výhoda

Šestihranná přivařovací matice s přírubou integruje přesné polohování, trvalou ochranu proti uvolnění, jednostrannou montáž a nastavitelnou sílu. Současně snižuje počet dílů a pracovní hodiny, což z něj činí preferovanou svařovací matici pro spoje tenkých plechů.

（1）Integrace příruby

Vybaveno zvětšenou plochou příruby, která rovnoměrně rozkládá tlak a zabraňuje zborcení tenké desky. Není potřeba dalších podložek.

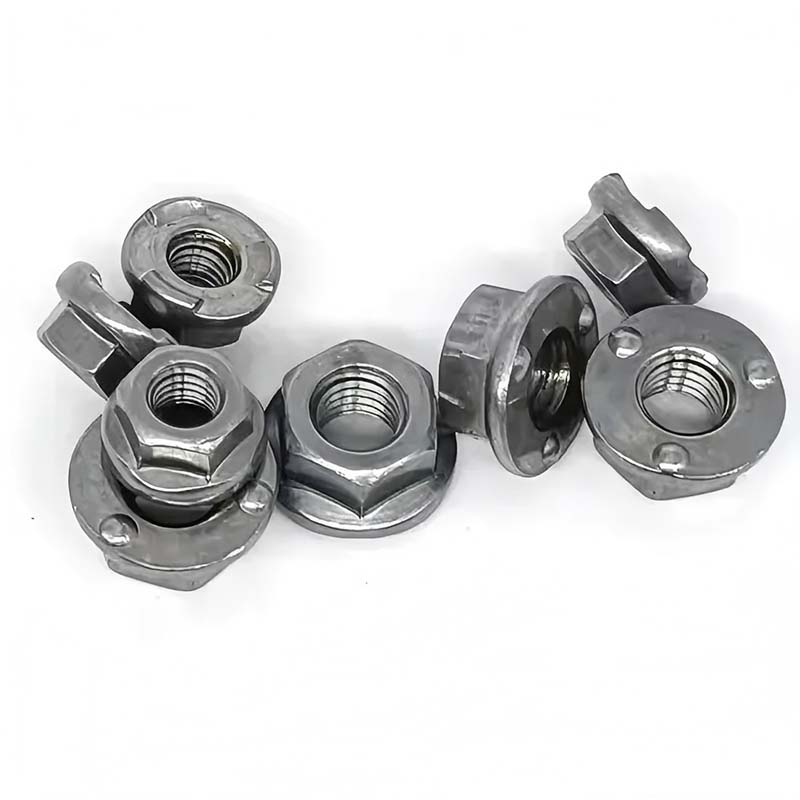

（2）Tři zvýšené plošiny, přesné umístění

Spodní plocha příruby má tři navařovací výstupky pod úhlem 120°, které se automaticky vyrovnávají a zabraňují posunutí.

（3）Trvalé proti uvolnění

Po svaření se přírubová šestihranná matice a základní materiál stanou nedílnou součástí. Při vibracích a nárazech se nikdy neuvolní.

Flanged Hex Weld Nut

（4）Úplný rozsah stupňů pevnosti (4,8 - 10,9 stupňů)

Volitelně jsou k dispozici nízkouhlíková ocel (třídy 4,8/6,8), středně uhlíková/legovaná ocel (třídy 8,8/10,9), nerezová ocel (A2-70/A4-70). Pevnost může být přizpůsobena požadavkům, od domácích spotřebičů až po těžké podvozky nákladních automobilů.

(5) K dispozici je široká škála řešení odolných proti korozi:

Elektrogalvanizace (48-120 hodin solná mlha), žárové zinkování (500 hodin+), Dacromet (1000 hodin+), nerezová ocel v přirozené barvě (304/316) atd. Vhodné pro drsná prostředí, jako jsou pobřežní oblasti, chemické závody a venkovní umístění.

（6）Jednostranná montáž, na zadní straně nejsou potřeba žádné nástroje

Matice byly navařeny na obrobek. Šrouby utáhněte pouze z jedné strany, aniž byste je museli upevnit na zadní straně klíčem. Vhodné zejména pro úzké prostory, jako jsou uzavřené boxy a vnitřní dutiny karoserie vozidla.

（7）Vhodné pro rozsáhlou automatizovanou výrobu

tváření za studena + závitování, s dobrou rozměrovou konzistencí; v kombinaci s automatickým podávacím vibračním kotoučem a odporovým bodovým svařovacím strojem jsou náklady na upevnění jednoho kusu mnohem nižší než u řešení "matice + podložka".

Flanged Hex Weld Nut

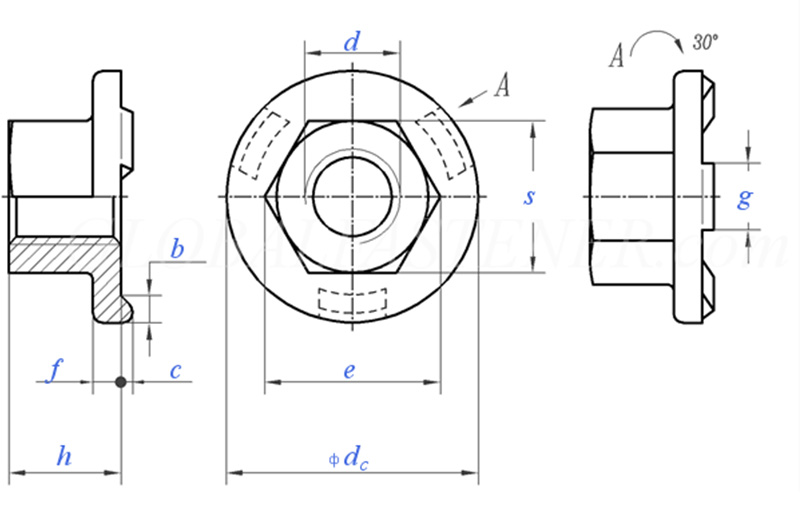

Velikost závitu			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Hrubé stoupání závitu		0.8	1	1.25	1.5	1.75	2	2
P	Jemné stoupání závitu		/	/	/	/	15	1.5	1.5
C	Nominální velikost	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
stejnosměrný	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
stejnosměrný	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominální velikost	±0,25	1.7	2	2.5	3	3	4	4
g	Nominální velikost	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max = jmenovitá velikost		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
na 1000 jednotek kg			/	5.7	12.2	21.8	29.4	45.8	/

Oblasti použití

Šestihranná přivařovací matice s přírubou je široce používána v následujících odvětvích a scénářích díky svým výhodám, jako je silné svařování, přesné umístění, spolehlivá ochrana proti uvolnění a jednostranná montáž.

（1）Výroba automobilů: Šestihranná přivařovací matice s přírubou se používá k instalaci nárazníků, sedadel, přístrojových desek, příslušenství dveří atd.

(2) Spotřebiče a elektrické skříně: Závitové spojovací body plášťů chladniček, praček a klimatizací; Instalační základy rozvodných skříní a rozvaděčů.

（3）Mechanické vybavení: Upevnění plechových krytů, ochranných krytů a podpěr.

（4）Architektura a hardware: Spoje lehkých ocelových konstrukcí, prefabrikované kovové komponenty.

(5) Kolejová doprava: Vnitřní vybavení vagónů a upevnění elektrického zařízení.

（6）Nová energie: Kryt fotovoltaického střídače, tělo skříně pro ukládání energie.
