Šestihranné přivařovací matice

Čínský výrobce Xiaoguo® Hexagon přivařovací matice jsou vyrobeny z vysoce kvalitní legované oceli třídy 10.9 s precizním zpracováním. Jeho pevnost v tahu přesahuje 1000 MPa. Svařovací body jsou stabilní, nosnost je vysoká a lze získat protokol o zkoušce.

Odeslat dotaz

Popis výrobku

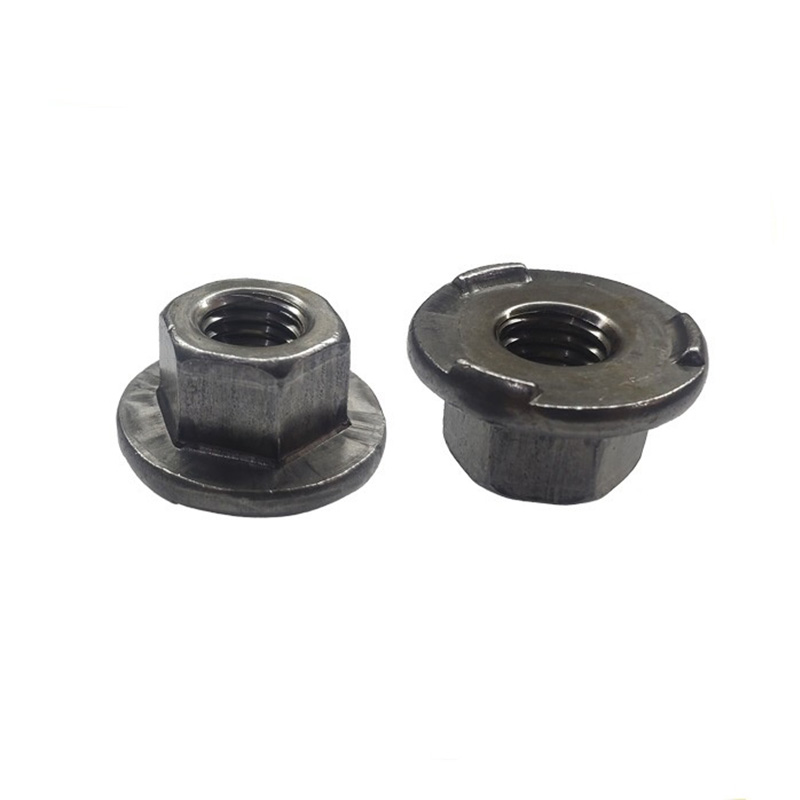

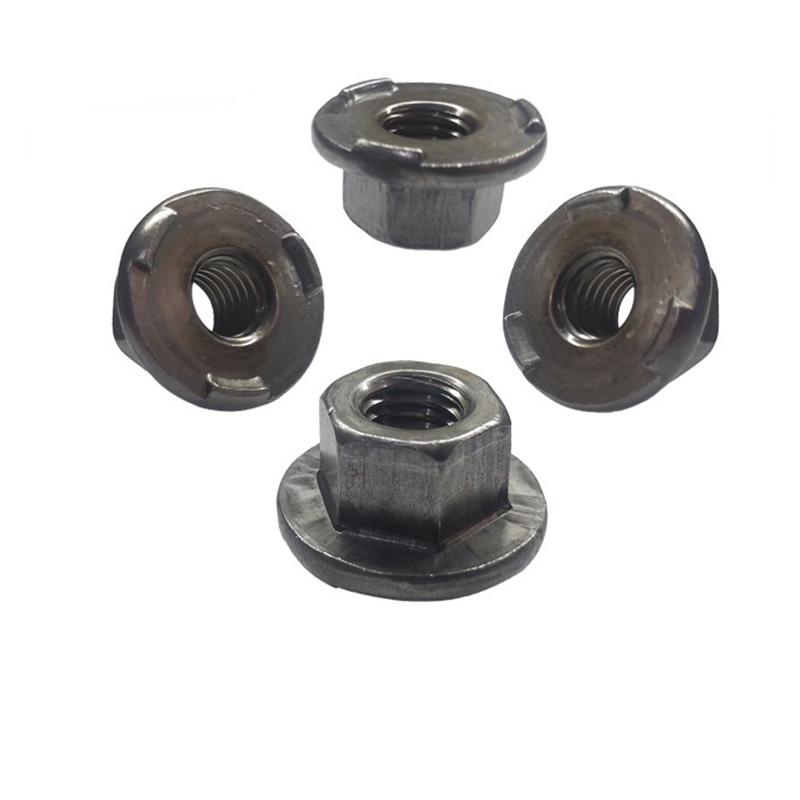

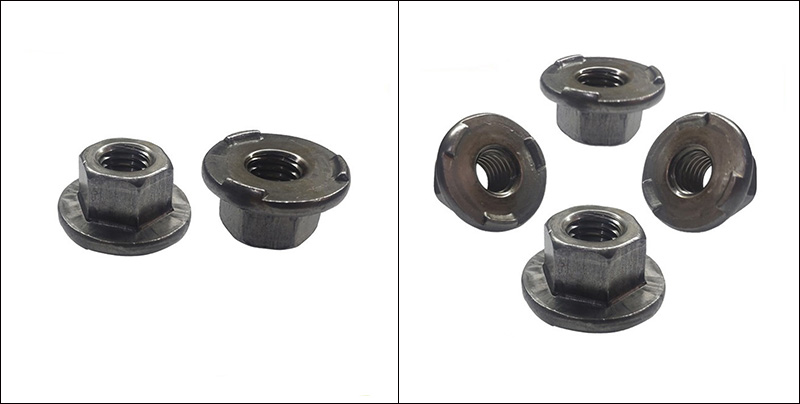

Šestihranné přivařovací matice s přírubou jsou speciální upevňovací prvky s kruhovou přírubou dole a šestihranným tvarem nahoře. Spodní plocha příruby má obvykle tři přivařovací výstupky (nebo nazývané nálitky). Tato matice je po natavení výstupků pevně přivařena k plechu odporovým svařováním (návarové svařování), čímž je dosaženo trvalého závitového spojení.

Ve srovnání s běžnými přivařovacími maticemi mají šestihranné přivařovací matice povrch příruby, který může nahradit ploché podložky pro rozložení tlaku a ochranu tenkých plechových součástí před rozdrcením. Šestihranná hlava zároveň umožňuje použití standardních klíčů nebo nástrčných klíčů pro montáž šroubů. Tento produkt je široce používán ve scénářích závitového připojení tenkých plechových konstrukcí, jako jsou karoserie automobilů, pláště domácích spotřebičů, elektrické skříně a mechanická zařízení.

Hexagon Flange Weld Nuts

Základní strukturální vlastnosti

Konstrukční návrh přírubových přivařovacích matic Hexagon je zaměřen na tři klíčové cíle: „spolehlivé svařování, přesné umístění a pohodlná montáž“. Základní strukturální vlastnosti lze shrnout takto:

(1) Šestihranná hlava

Tvar: Pravidelný šestiúhelník. Rozměry protilehlých stran odpovídají tolerancím normy ISO/DIN.

Funkce: Lze jej snadno utáhnout pomocí vidlicového klíče nebo nástrčného klíče, bez potřeby speciálního nářadí.

Výhoda: Kompatibilní s běžnými šestihrannými maticemi, což usnadňuje montáž a údržbu na místě.

(2) Základna příruby

Tvar: Zvětšená plocha příruby

Funkce: Zvyšte kontaktní plochu s obrobkem, rozložte tlak a zabraňte deformaci tenkého plechového materiálu.

Vyměňte ploché podložky a snižte počet součástí a montážních kroků.

Výhody: Zvyšuje spolehlivost připojení a snižuje celkové náklady.

(3) Svarové projekce

Toto je nejdůležitější vlastnost, která odlišuje šestihranné přírubové matice od běžných přírubových matic.

Funkce	Popis
Množství	Standardní provedení se skládá ze 3 kusů, rovnoměrně rozmístěných pod úhlem 120° podél spodní plochy příruby.
Tvar	Kulovitý nebo kuželovitý vrchol, s hladkým a zaobleným vrcholem bez ostrých hran.
Výška	0,5 - 0,8 mm (nastavitelné podle tloušťky základního materiálu)
Funkce	① Během odporového svařování se výčnělky nejprve roztaví a vytvoří stabilní roztavené jádro; ② Je dosaženo tříbodového automatického centrování, aby se zabránilo posunu svařování; ③ Když není v procesu svařování, obrobek může být dočasně držen na místě, což usnadňuje umístění automatizované výrobní linky.
Výhody	Průnik svařování je rovnoměrný, přesnost polohování je vysoká a je vhodný pro robotizované automatizované svařování.

Hexagon Flange Weld Nuts

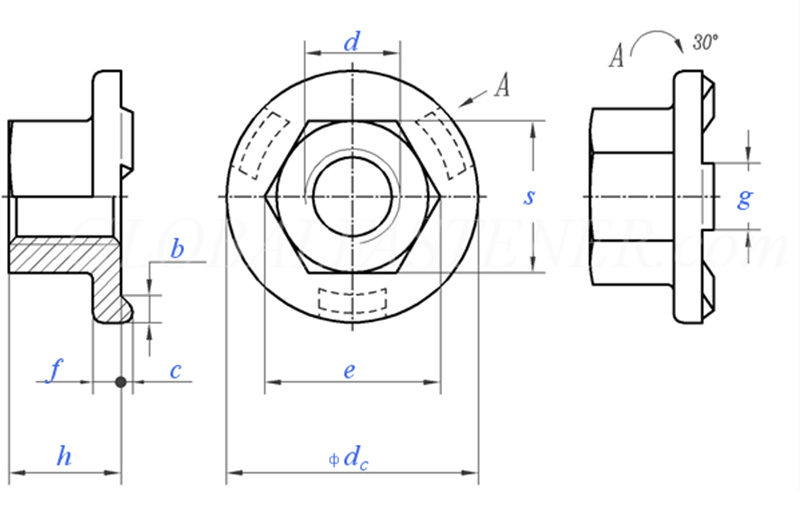

Velikost závitu			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Hrubé stoupání závitu		0.8	1	1.25	1.5	1.75	2	2
P	Jemné stoupání závitu		/	/	/	/	15	1.5	1.5
C	Nominální velikost	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
stejnosměrný	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
stejnosměrný	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominální velikost	±0,25	1.7	2	2.5	3	3	4	4
g	Nominální velikost	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max = jmenovitá velikost		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
na 1000 jednotek kg			/	5.7	12.2	21.8	29.4	45.8	/
