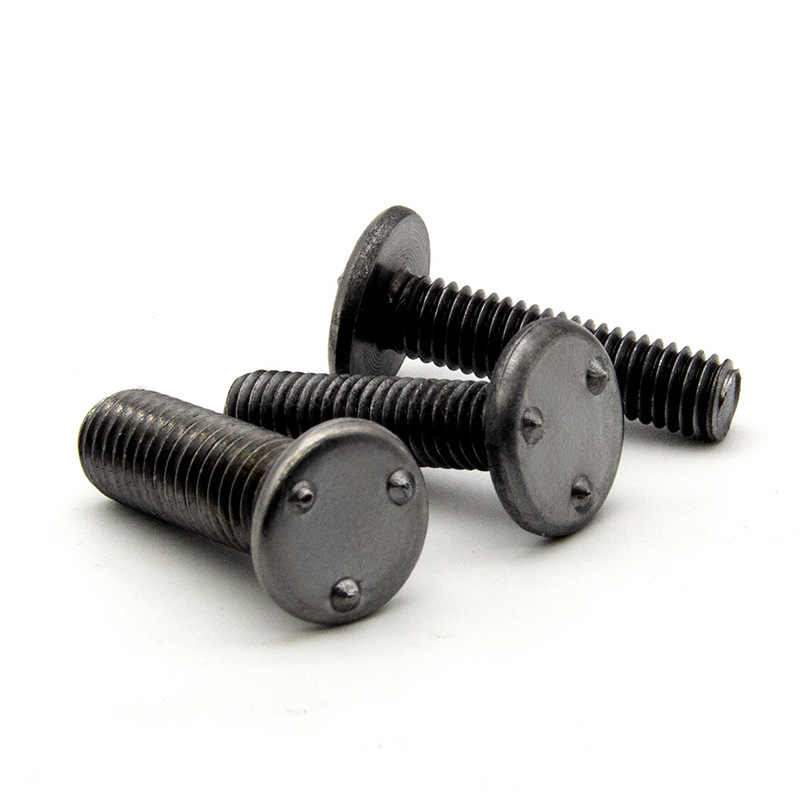

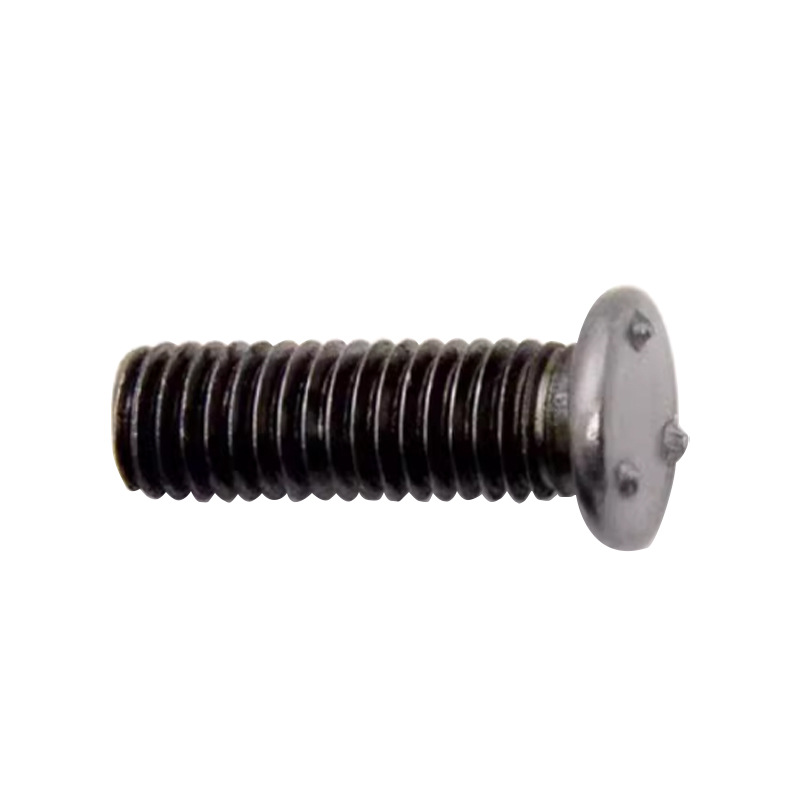

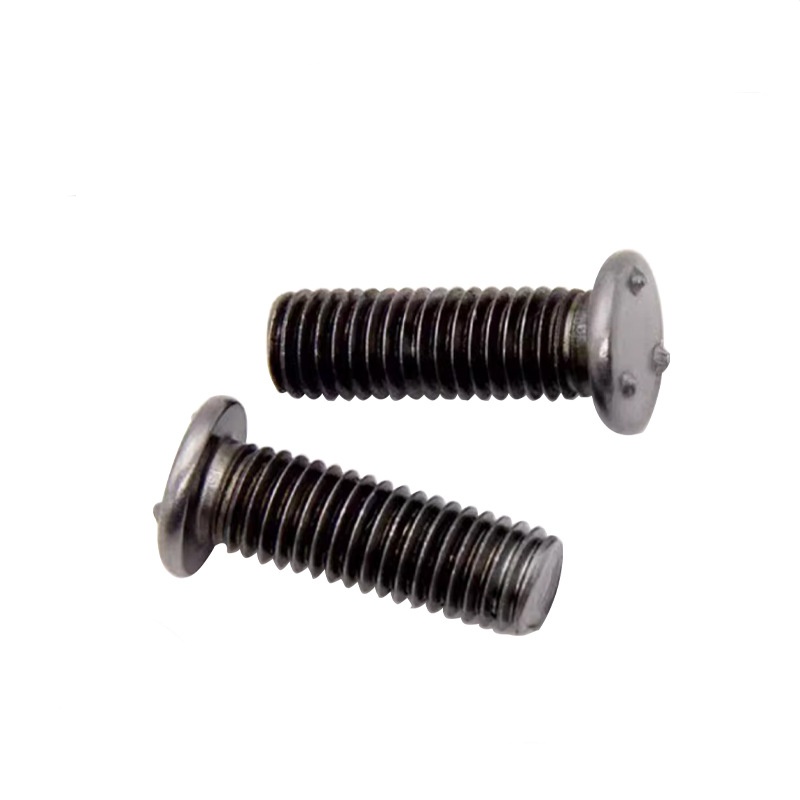

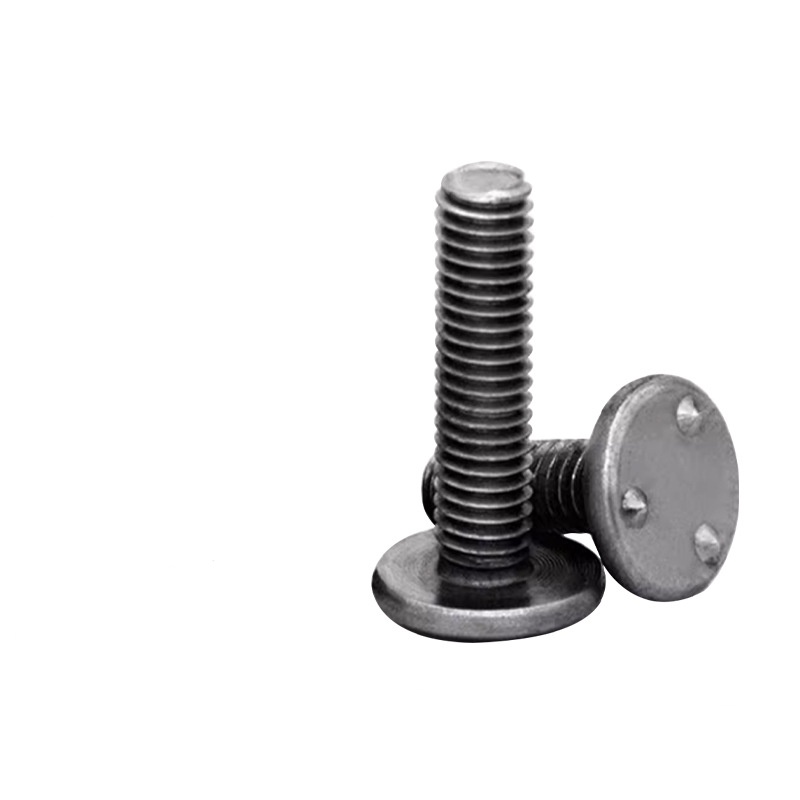

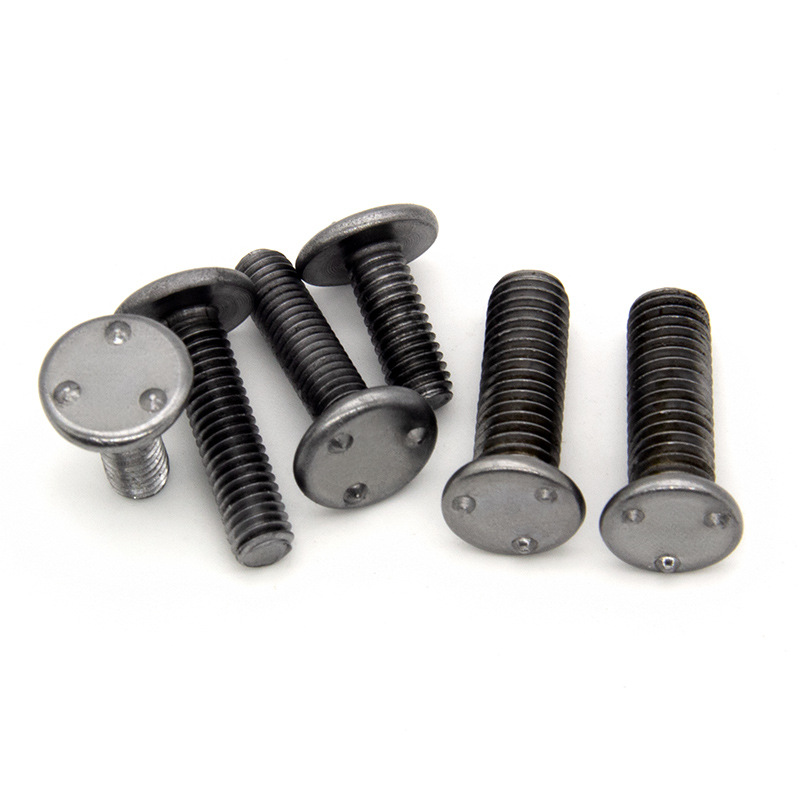

Zapuštěný svařovací šroub s čelní projekcí

Klíčovou aplikací pro zapuštěnou montáž svařovacího šroubu s čelním výstupkem je zajištění robustního, závitového upevňovacího bodu k plechu nebo jiným součástem. Společnost Xiaoguo® je připravena být vašimi spolehlivými dodavateli pro všechny požadavky na průmyslové spojovací prvky.

Modelka:Q 199B-1999

Odeslat dotaz

Popis výrobku

Ocel použitá pro zapuštěné svařovací šrouby s čelní projekcí je docela dobře vyvážená – pevná, ale ne příliš tuhá. Je dostatečně pevný, aby zvládl pevné sevření a zátěž z pravidelného používání, ale materiál má stále určitou poddajnost. To znamená, že může absorbovat energii při svařování a při používání, takže je méně pravděpodobné, že praskne nebo praskne, pokud dojde k nárazu nebo vibracím.

Funkce a výhody

V automobilovém průmyslu jsou svařovací šrouby s lícovou montáží široce používány díky svým vynikajícím upevňovacím vlastnostem. Jako robustní a odolné čepy provádějí různé spojovací úkoly: upevňují různé držáky, stabilizují kabelové svazky, utahují rozhraní vedení kapaliny, instalují obložení interiéru a podporují montáž mnoha komponentů, jako je zavěšení podvozku a blatníky, poskytují klíčové záruky pro strukturální stabilitu celého vozidla a koordinovaný provoz různých systémů.

Při výrobě vozidel je rychlost a spolehlivost těchto šroubů zásadní. Jejich efektivní provoz podporuje vysoké nároky hromadné výroby a zároveň zajišťuje přesné a bezpečné připojení, což společnostem pomáhá dodržovat přísné bezpečnostní předpisy.

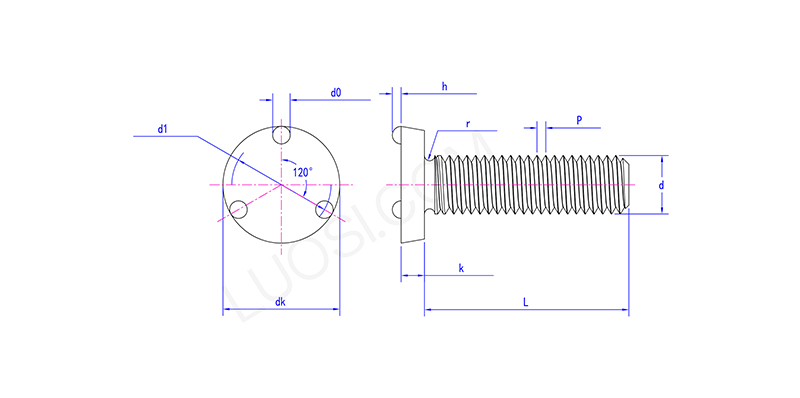

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.75	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Mezinárodní certifikace

Zapuštěné svařovací šrouby s čelním výstupkem se obvykle řídí mezinárodními normami, jako je ISO 13918. Mezi důležité věci týkající se kvality, které je třeba zkontrolovat, patří výstupky, které mají konzistentní tvar a výšku, složení a pevnost materiálu, vzhled povrchu a testování pevnosti svaru (jako je kontrola toho, kolik zvládne při tažení nebo posunutí).

Výrobci s certifikací jako ISO 9001 a protokoly o zkouškách materiálu pomáhají zajistit spolehlivost těchto šroubů.
