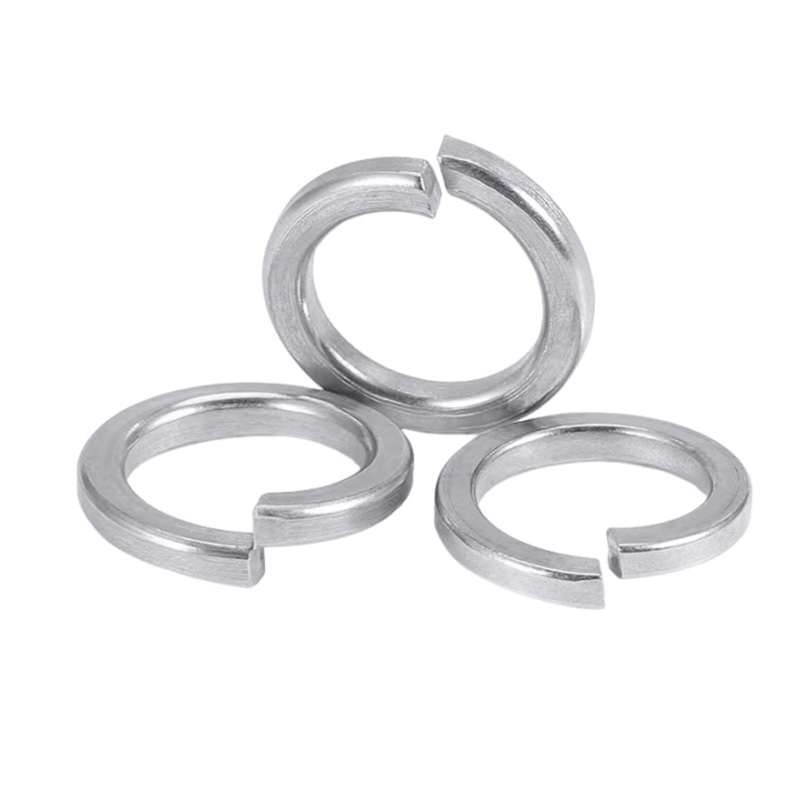

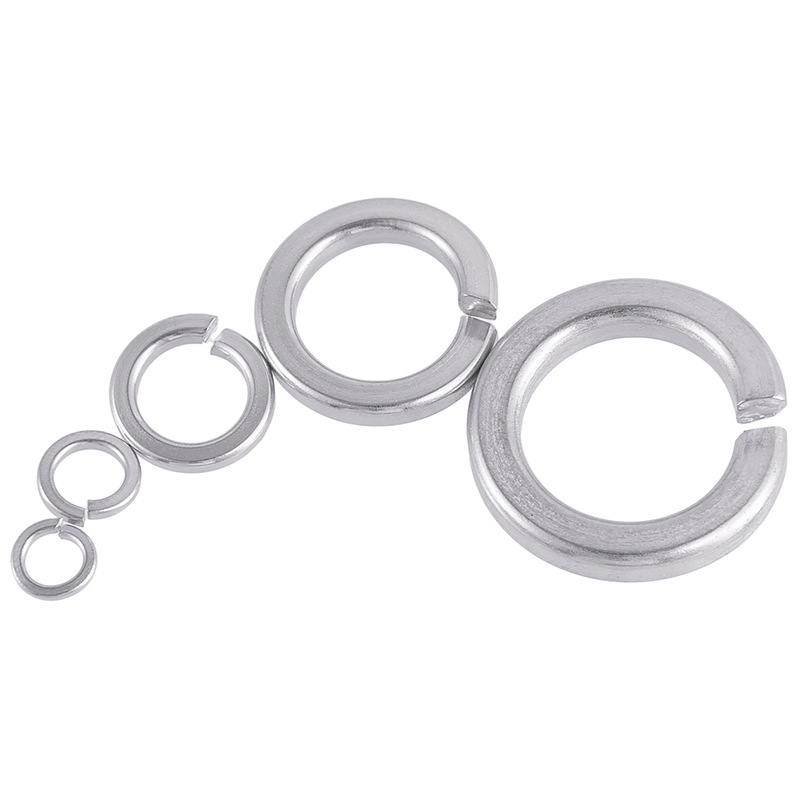

Podložka s vysokým límcem

Xiaoguo® High Collar Lock Washer skladem se snadno instaluje. Při používání nevyžadují žádné další speciální nástroje, mají nízkou provozní náročnost, pracovníci je rychle akceptují a jsou také vhodné pro údržbu.

Odeslat dotaz

Popis výrobku

High Collar Lock Washer nejsou všechny stejného designu. Obvykle se upravují podle různých požadavků a existuje několik typů. Zde je pět běžných typů:

（1）Standardní typ s jedním kroužkem (nejběžnější, DIN 127 / GB 93)

Tradiční otevřená spirálová pružinová podložka, skládající se z kovového kroužku s otvorem. Vhodné pro většinu aplikací s nízkým až středním zatížením proti uvolnění a je to také nejběžnější a nejrozšířenější pojistná podložka s vysokým límcem na trhu.

（2）Dvoukroužkový Heavy-Duty (DIN 128)

Má dva kroužky, o jeden více než standardní typ. Má větší elasticitu a lepší odolnost proti vibracím. Používá se v těžkých strojích, podvozcích vozidel a v oblastech s vysokými vibracemi.

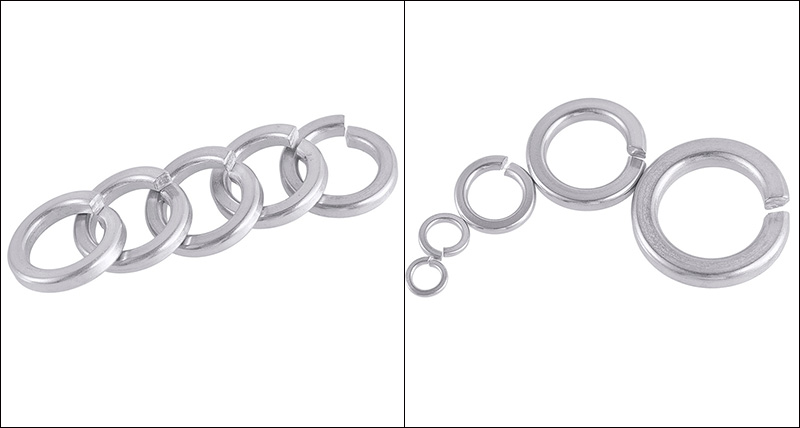

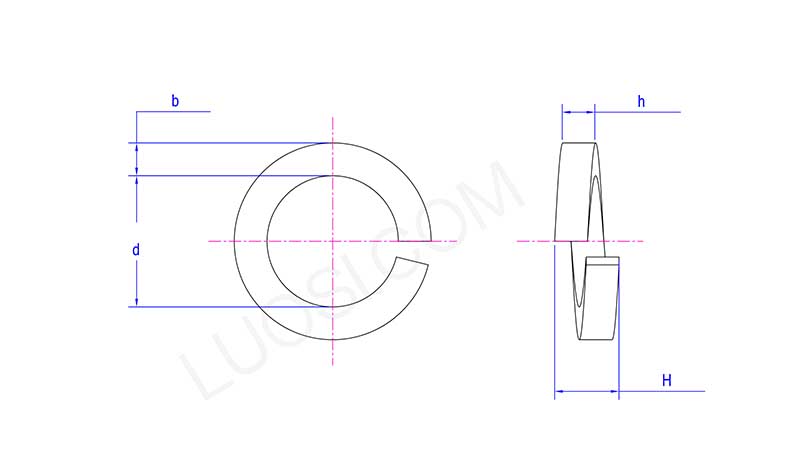

High Collar Lock Washer

Po	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) Pružné podložky ve tvaru vlny

Nejsou ve tvaru spirály, ale mají zvlněný tvar s několika vrcholy a údolími. Používají se v místech, kde je extrémně omezený prostor, ale stále je vyžadována elasticita, jako je aplikace předběžného tlaku na ložiska.

(4) Pružinová podložka ve tvaru kotouče (podložka Belleville)

Jeho tvar je kónický, připomínající malou misku. Odolá extrémně vysokému tlaku a používá se v místech vyžadujících vyrovnání pružiny s vysokou pevností, jako je tepelná roztažnost a smršťování, kompenzace opotřebení atd.

（5）Ozubená pojistná podložka (vnitřní zuby / vnější zuby, DIN 6797 / DIN 6798)

Má vroubkování na okraji a po utažení se zakousne do povrchu obrobku, čímž poskytuje vynikající protiskluzový výkon. Používá se především v oblastech vyžadujících elektrickou vodivost (jako jsou zemnící vodiče) nebo pro ochranu proti uvolnění malých šroubů.

Běžné materiály

High Collar Lock Washer potřebuje dobrou elasticitu a schopnost udržovat elasticitu. Proto je výběr materiálů velmi důležitý. Zde jsou některé běžné typy materiálů:

Pružinová ocel (65Mn / 70 ocel / 82B)

Běžný materiál s nejvyšší objednávkou, nabízející dobrý poměr cena/výkon a vynikající elasticitu. 65Mn je nejběžněji používaný materiál pro High Collar Lock Washer s tvrdostí typicky v rozmezí od 42 do 50 HRC (přibližně 420 až 510 HV). Tato tvrdost je dostatečná pro udržení elasticity, přičemž je nepravděpodobné, že by se zlomila.

Nerezová ocel SUS304 / SUS316

Nerezová ocel 304 se používá především ve vlhkých, venkovních nebo prostorech s požadavky na čištění (potravinářské zařízení, lékařské přístroje). Nerezová ocel 316 je odolnější vůči korozi chloridovými ionty a používá se v lodním strojírenství a chemickém průmyslu.

Uhlíková ocel (08F / 10# / 45#)

Používá se pro nekritické součásti s nízkým zatížením; elastická povrchová úprava vyžaduje galvanizaci pro ochranu proti korozi.
