Dutý šestihranný adaptér na olejovou zástrčku

Konstrukce šestihranné hlavy inventárního produktu Xiaoguo® „Adaptér dutých šestihranných samčích olejových zástrček“ je vhodná pro převody s vysokým točivým momentem. Použití standardního klíče nebo nástrčného klíče k provozu zajišťuje bezpečné upevnění bez jakéhokoli uvolnění.

Modelka:DIN910

Odeslat dotaz

Popis výrobku

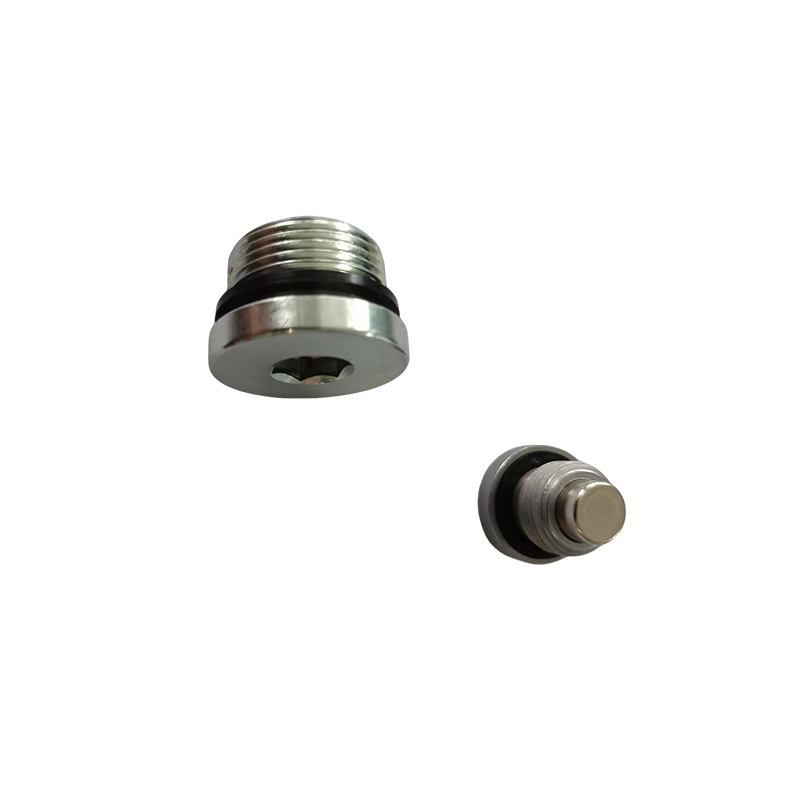

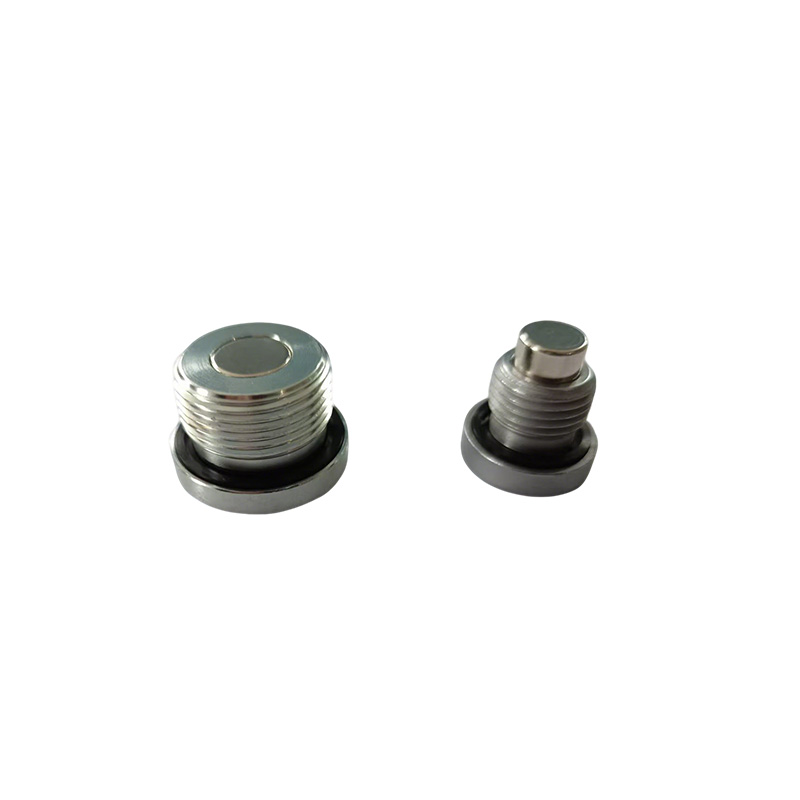

Adaptér Hollow Hexagon Same Oil Plug je komponent pro hydraulické/pneumatické spojení potrubí, který má vnější šestiúhelníkový tvar, má axiální strukturu s průchozími otvory a využívá rozhraní s vnějším závitem. V podstatě se jedná o „šestihrannou zátku se závitem se středovým otvorem“, která dokáže utěsnit porty jako běžná zátka a navíc umožňuje doplňkové funkce, jako je tlaková zkouška, odsávání, odběr vzorků nebo dočasné připojení přístroje skrze svou dutou konstrukci.

Ve srovnání s běžnými plnými zátkami je hlavní rozdíl v následujícím: Plné zátky mohou pouze jednoduše těsnit, zatímco dutý šestihranný adaptér je "multifunkční kanál", který může provádět různé diagnostické a údržbové operace bez demontáže systému.

Model NO.	DIN910	Drážka	Šestiúhelník
Spojení	Společný šroub	Styl hlavy	Šestihranný
Norma	DIN, GB, ANSI, BSW, JIS, GOST	Stupeň	8.8
Výška (P)	1,1 - 1,8 mm	Průměr	M3-M24
Délka	6-50 mm	Povrch	Základní barva

Standardní specifikace

Adaptér Hollow Hexagon Same Oil Plug hlavně vyhovuje normám DIN (německé průmyslové normy), ISO (Mezinárodní organizace pro normalizaci) a GB (čínské národní normy) atd.

（1）Normy DIN: Jeden z nejuniverzálnějších standardů. Specifikace jsou jasné. DIN 910 je specifický standard pro šrouby s šestihrannou drážkou s osazením, s válcovým (paralelním) závitem a dorazovými stupni, dosahující utěsnění pomocí vyměnitelných podložek. Další související normy zahrnují DIN 908 (vnitřní šestihranné šrouby), DIN 906 (šrouby s šestihranným kuželovým závitem) a DIN 909 (vnější šrouby s šestihranným kuželovým závitem).

（2）Normy ISO a GB: Aplikace internacionalizace a lokalizace. ISO 9974-4 je mezinárodní norma, která plně definuje rozměry, konstrukce a zkušební metody pro vnější a vnitřní šestihranné matice používané v obecných převodech kapalin a obecných zařízeních. GB/T 2878.4-2011 a GB/T 43077.4-2023 přejímají normy ISO 6149-4 a ISO 9974-4 ekvivalentním způsobem. Šestihranné matice, které splňují tyto národní normy, mohou mít maximální pracovní tlak až 63 MPa (přibližně 630 bar).

Standardní typ závitu Klíč Funkce Způsob těsnění

DIN 906 kuželový (R) šestihranný pohon, bez nákružku Kov na kov (kuželový závit)

DIN 908 Paralelní (G/M) šestihranný pohon, s nákružkem Vyměnitelný těsnicí kroužek (měď, ED, O-kroužek)

DIN 910 Paralelní (G/M) Šestihranná hlava, s límcem Vyměnitelný těsnicí kroužek

PARTNO	VLÁKNO	ED V ZAJETÍ	ROZMĚRY
PARTNO	E	ED V ZAJETÍ	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

（1）Jaké normy splňují vaše produkty?

Náš dutý šestihranný adaptér na olejovou zátku je vyroben v souladu s normou DIN 910 (paralelní závity s pouzdrem, vyměnitelný těsnící kroužek) a normou DIN 909 (kónické závity, těsnění kov na kov).

（2）Jaké materiály lze použít pro adaptér Hollow Hexagon Same Oil Plug?

Standardní materiály zahrnují uhlíkovou ocel (třídy 4.8, 6.8, 8.8, 10.9, 12.9), nerezovou ocel (A2-70, A4-80, 304, 316), mosaz a hliník. Dodáváme také legovanou ocel pro aplikace s vysokou pevností.

（3） Poskytujete vzorky? Jaká je dodací lhůta vzorků?

Ano, pro standardní velikosti jsou k dispozici bezplatné vzorky. Skladované vzorky odesíláme do 3–5 dnů expresně (DHL/FedEx). Vlastní vzorky vyžadují 15–20 dní na výrobu.
