Metrické šestihranné matice pro odporové projekční svařování

Metrické šestihranné matice pro odporové projekční svařování jsou dimenzovány v metrických jednotkách a jsou speciálně navrženy pro odporové bodové svařování. Během procesu svařování se malé výstupky roztaví a spojí se s kovem. Dodavatelé Xiaoguo® mohou poskytnout vzorky zdarma.

Modelka:BS 7670-1-4-1993

Odeslat dotaz

Popis výrobku

Metrické šestihranné matice pro odporové projekční svařování mají šestihranný tvar, díky čemuž je vhodné k utahování použít klíč. Na jedné straně matice je několik vyčnívajících malých pájecích bodů, zatímco na druhé straně jsou standardní otvory s metrickým závitem.

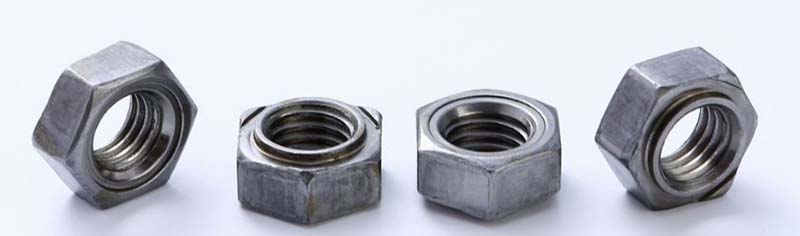

Podrobnosti o produktu

Šestihranné matice s metrickým odporovým výstupkem mají na spodní straně malé výstupky. Když svařovací elektrody stlačí dolů, proud protéká těmito výstupky, okamžitě roztaví výstupky a spojí matici s kovovou deskou, která je pod nimi. Tento proces je rychlý a automatizovaný a je velmi vhodný pro velké výrobní linky v automobilovém průmyslu nebo průmyslu domácích spotřebičů.

Metrické šestihranné matice pro velikost krytu odporového projekčního svařování, jako je M6, M8 a M10. Rozteč (například 1,0 nebo 1,25) musí odpovídat vašim šroubům. Velikost šestihranné matice (například šestihranná matice pro M6 je 10 milimetrů) určuje požadovaný klíč pro následující krok.

Po	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
a min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

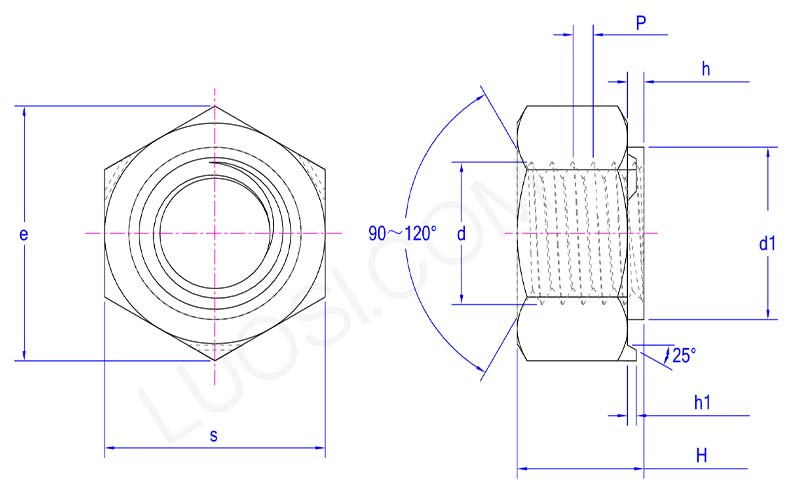

parameter of Metric hex nuts for resistance projection welding

Pro odporové projekční svařování udržujte povrch čistý při použití metrických šestihranných matic. Olej nebo rez mohou poškodit svar. Ujistěte se, že jsou elektrody zarovnány a v dobrém stavu. Poškozené elektrody mohou vést ke špatnému svařování. Pozor na „rozstřik“ (odlet jiskry), který obvykle značí chybu nastavení a svar nemusí být bezpečný.

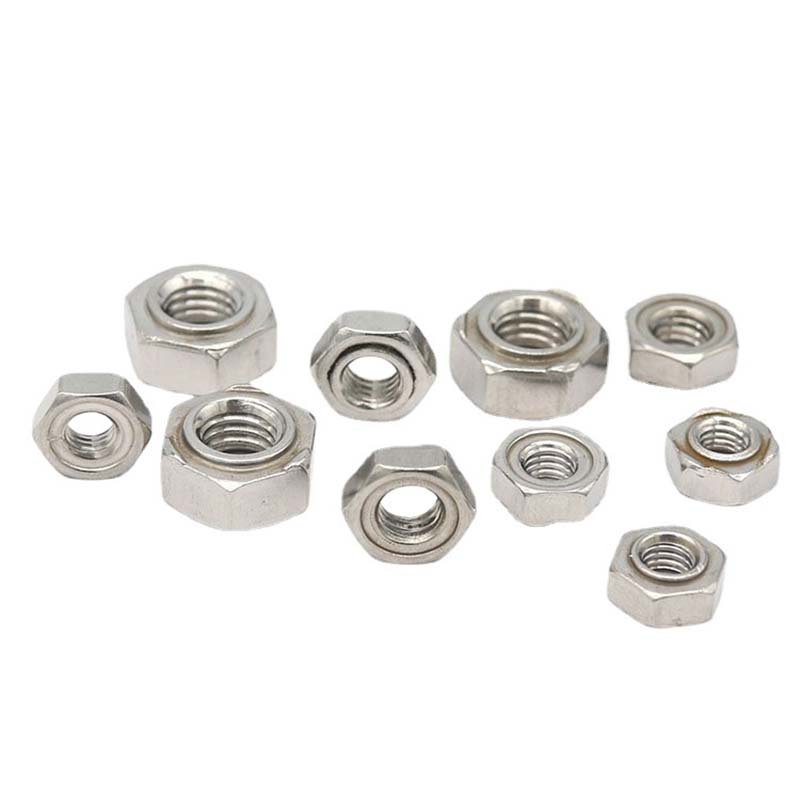

Vlastnosti produktu

Metrické šestihranné matice pro odporové projekční svařování poskytují větší krouticí moment při utahování nebo povolování šroubů a zajišťují hladký a snadný provoz bez prokluzování. Zajišťují také úhledně vyrovnané svarové body a rovnoměrné rozložení tepla během svařování. Pevně přilnou ke svařovaným součástem a vytvářejí bezpečné spojení.

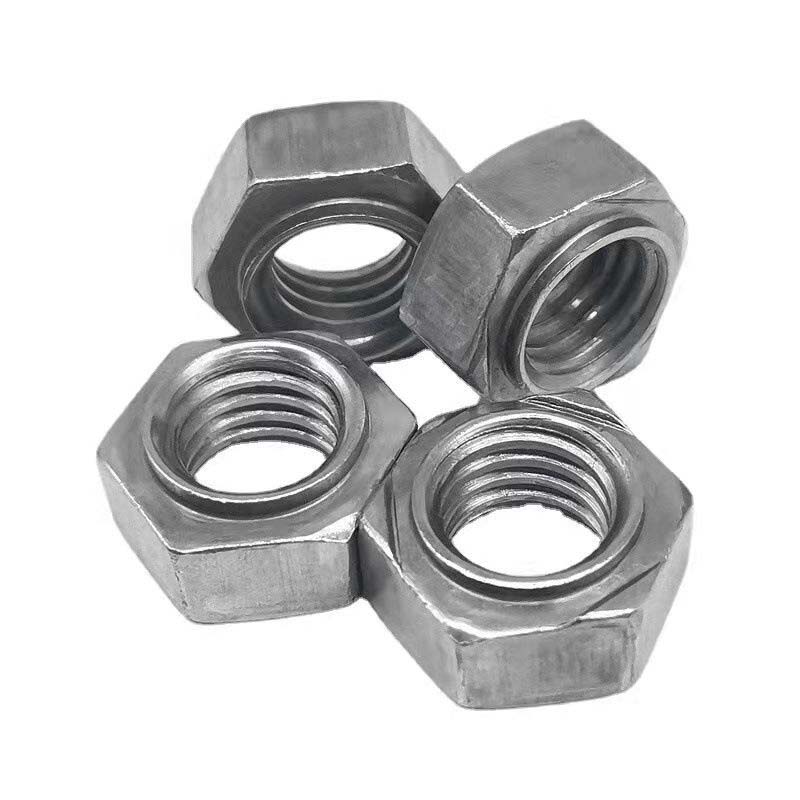

Metric hex nuts for resistance projection welding
