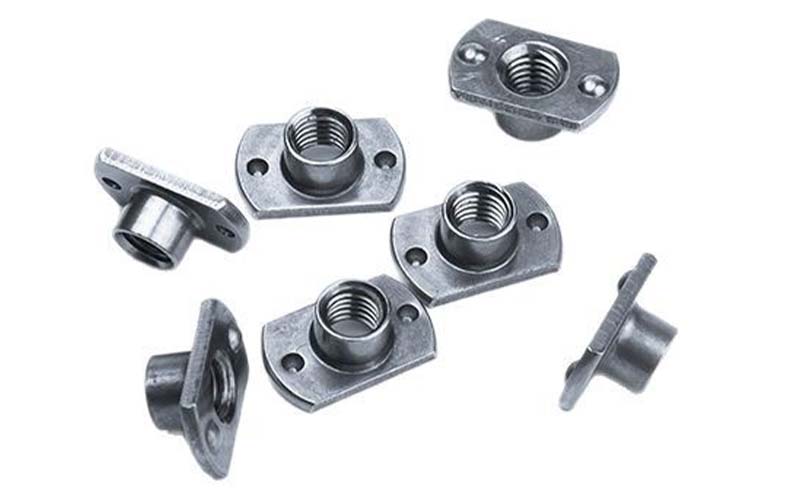

Přivařovací matice typu T s typem 1A

Přivařovací matice typu T s typem 1A jsou speciálně navrženy pro svařování kovů a splňují specifikaci 1A, což zajišťuje pevné usazení. Vhodné pro kovové rámy, podpěry nebo mechanická zařízení, design ve tvaru T pomáhá šetřit místo. Továrna Xiaoguo® má na skladě velké množství zboží. Můžeme také přizpůsobit a poskytnout produkty, které splňují specifické potřeby.

Modelka:JIS B1196-3.1-2001

Odeslat dotaz

Popis výrobku

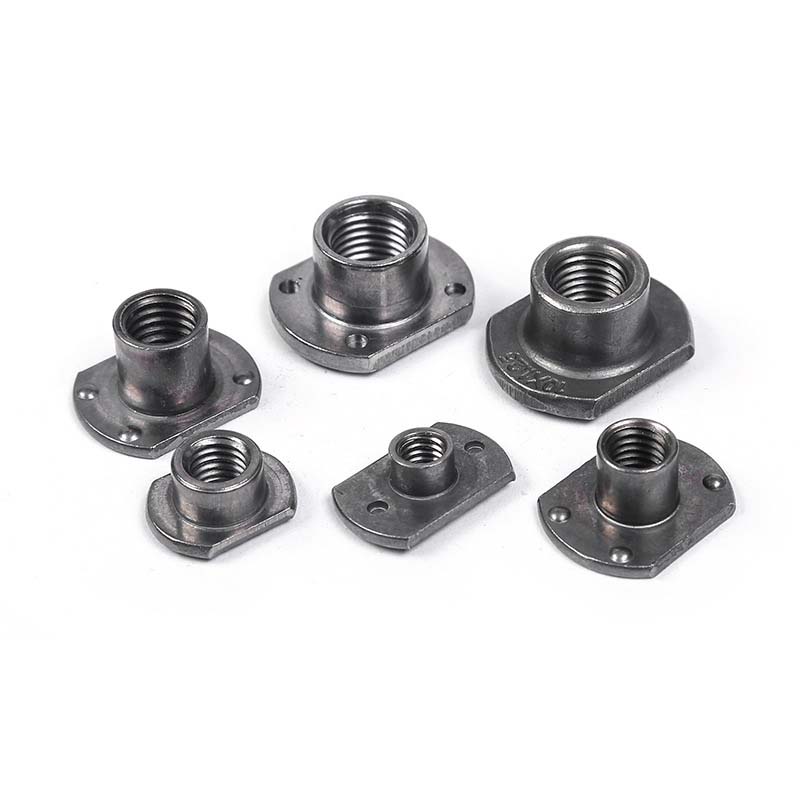

Přivařovací matice typu T s typem 1A mají tvar připomínající písmeno "T" se závitovou válcovou částí dole. Na přírubě je několik malých výstupků, které jsou speciálně navrženy pro svařování. Běžné specifikace závitů se pohybují od M4 do M12.

Parametry produktu

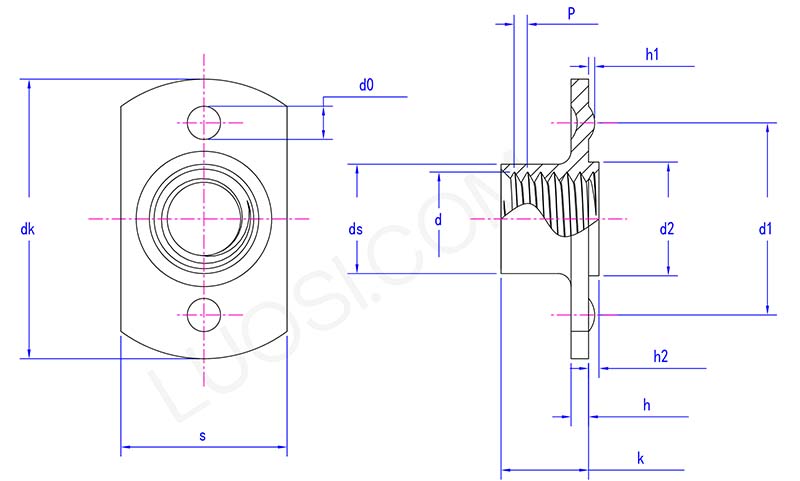

T style weld nuts with type 1A parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Vlastnosti produktu a instalace

Přivařovací matice typu T s typem 1A mají výraznou strukturu ve tvaru T. Příruba může zvětšit kontaktní plochu s kovovou deskou, rozložit tlak a zajistit bezpečnější svařování. Velikost a výška navařovacích výstupků na přírubě je stejná a ohřev je během procesu svařování rovnoměrný. Jeho přesnost závitu je vysoká. Když je šroub zašroubován, působí velmi hladce bez zadření nebo uvolnění.

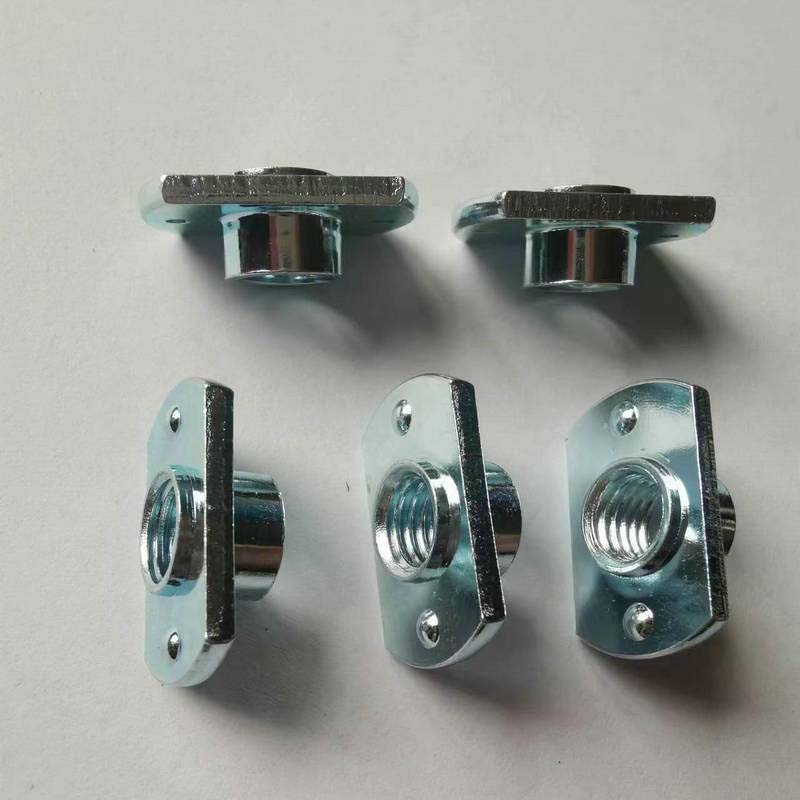

T style weld nuts with type 1A

Přivařovací matice 1A typu T jsou pojmenovány podle svého tvaru: tělo šestihranné matice je excentricky namontováno na pravoúhlé základní desce (přírubě). Typ 1A označuje, že je určen pro obloukové svařování (MIG nebo TIG) kolem okraje příruby. Konstrukce tvaru „T“ vám umožňuje umístit otvory se závitem na požadované místo, dokonce i blízko okraje, kde nelze nainstalovat středovou matici, a lze toho snadno dosáhnout.

Instalace přivařovacích matic typu T typu 1A znamená provádět svařování podél obvodu obdélníkové příruby. Maticová základna typu 1A je plochá a nemá žádné otvory ani výstupky. K vytvoření souvislých svarových housenek podél okraje příruby můžete použít MIG nebo TIG. Dobré celkové spojení je zásadní, protože je to jediný způsob, jak opravit přírubu. Předem prosím důkladně očistěte kov.

Přivařovací matice typu 1A T jsou dražší než běžnéhranaté ořechy. Budete muset zaplatit za tvar zpracování příruby a další materiály. Také jim trvá déle, než se správně svaří kolem příruby. Použijte je zejména tehdy, když je třeba polohu závitu odsadit; jinak mohou být standardní ořechy levnější.
