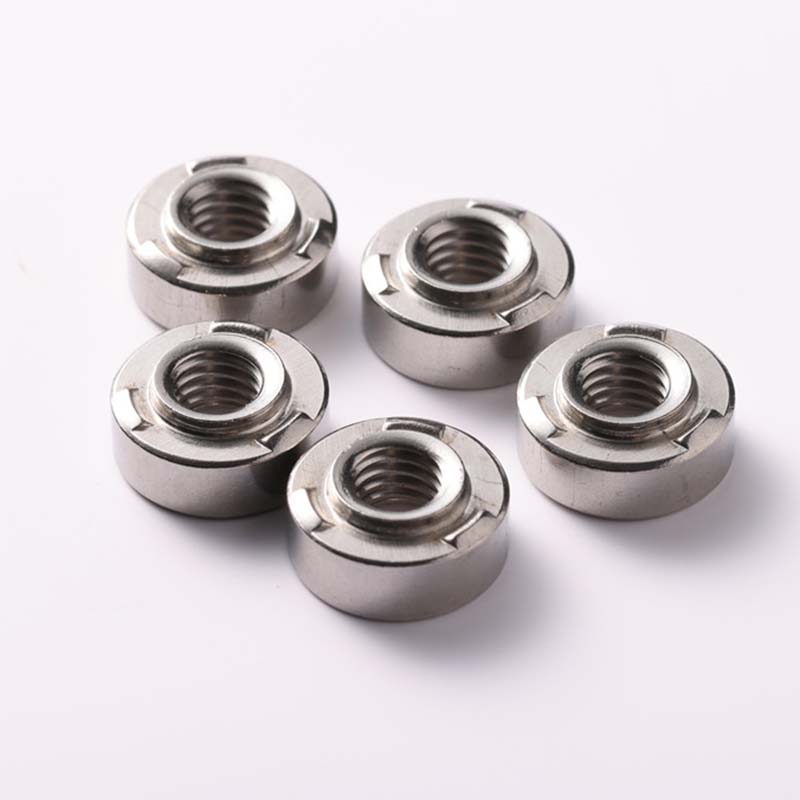

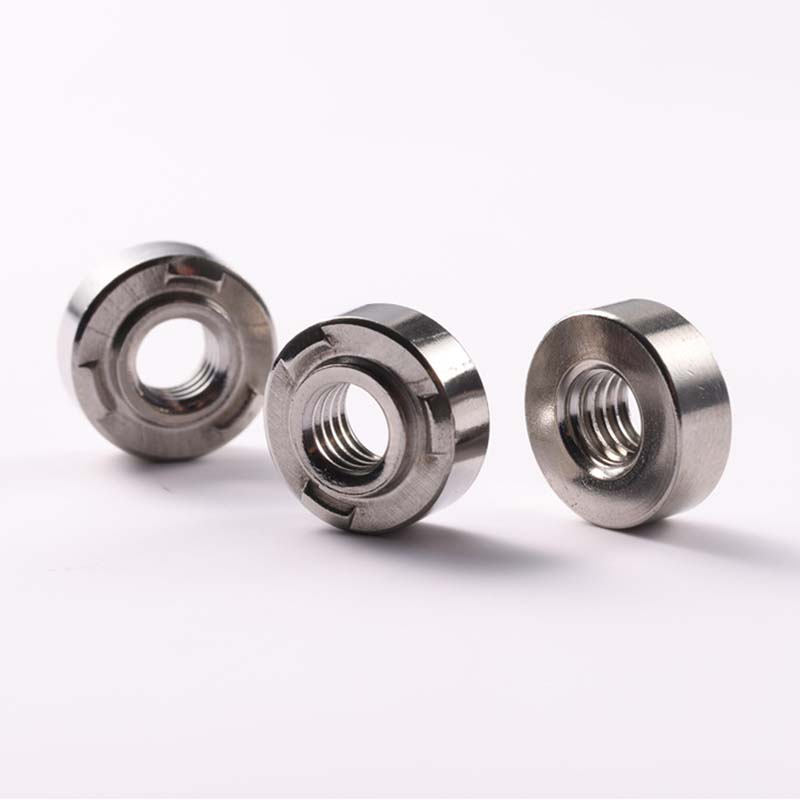

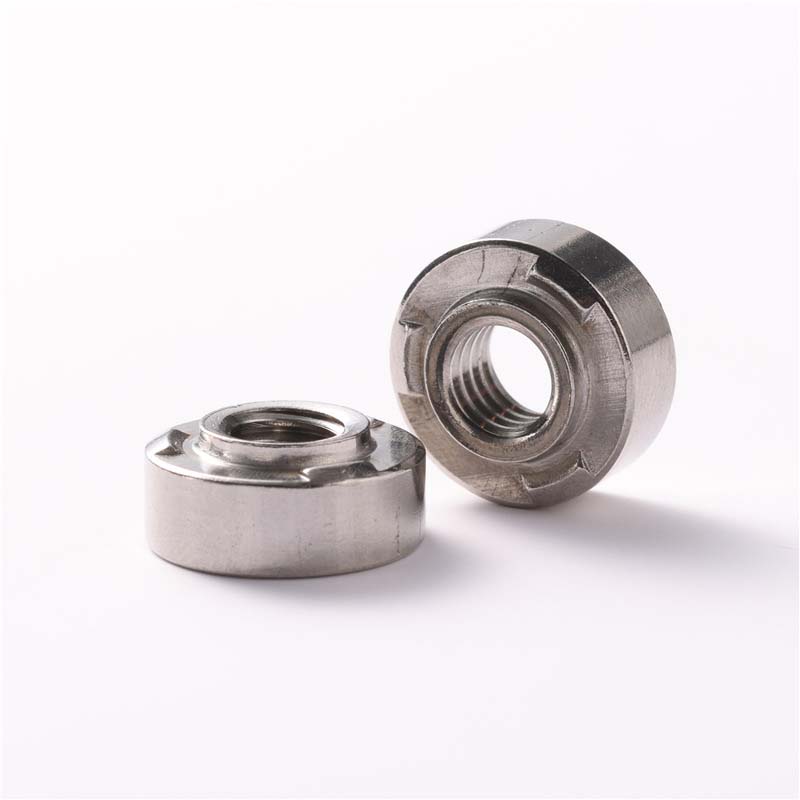

Na straně nebo na spodní straně samosvorné projekční matice jsou některé speciální struktury, jako jsou výstupky, háky nebo zuby. Tyto struktury jsou klíčem k jeho samoutahovací funkci. Jeho specifikace závitů jsou také velmi rozmanité a lze jej sladit s různými odpovídajícími šrouby.
Samořezná projekční přivařovací matice má pod základnou vroubkovanou nebo ozubenou strukturu. Když je zatlačíte do předvrtaných otvorů (pomocí speciální svařovací pistole nebo nástroje), tyto vroubky se zapustí do kovové desky. Poté můžete provést svařování středovým otvorem matice. Svaření jej trvale uzamkne na místě, ale vroubkování jej již pevně zafixovalo pro proces svařování. Samosvorná konstrukce je důmyslně navržena, umožňuje dosáhnout mechanického zajištění současně během svařování a poskytuje dvojí záruku stability spoje. Má silnou přizpůsobivost svařovacím dílům. Ať už se jedná o tenký železný plech nebo tlustý ocelový plech, může pevně a hladce provádět svařování a fixaci.
Použití samonosných projekčních matic vyžaduje specifický průměr otvoru. Průměr otvoru musí být o něco menší než vroubkovaný kroužek matice. Při zatlačení zuby způsobí mírnou deformaci okraje otvoru, čímž vytvoří pevné sevření. Pokud je velikost průměru otvoru nesprávná, matice nelze před svařováním správně upevnit.
Samořezné projekční matice jsou nejvhodnější pro použití na plechy v určitém rozsahu tloušťky. Obvykle je to asi 0,8 mm až 3,0 mm. Pokud je příliš tenký, zuby matice se mohou zlomit. Pokud je příliš tlustá, deformace matice nemusí být dostatečná pro pevné upnutí materiálu. Zkontrolujte prosím specifikace matice a ujistěte se, že odpovídá tloušťce plechu.
|

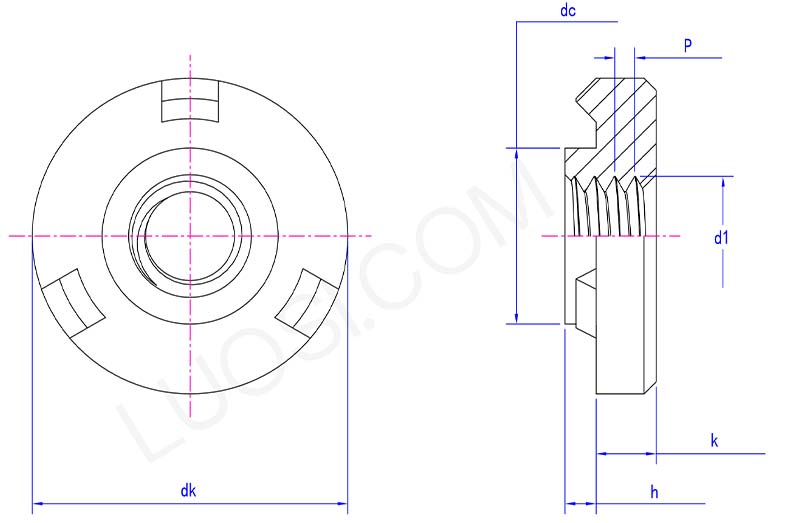

Po |
M3 | M4 | M5 | M6 |
|
P |
0.5 | 0.7 | 0.8 | 1 |
|
stejnosměrný max |
4.36 | 5.5 | 6.32 | 8.01 |
|
dk max |
7.82 | 9.42 | 11.17 | 13.25 |
|
dk min |
7.57 | 9.17 | 10.92 | 13 |
|
h max |
0.77 | 0.77 | 0.77 | 1.22 |
|
k max |
1.59 | 2.68 | 3.88 | 4.66 |
|
k min |
1.39 | 2.48 | 3.68 | 4.46 |
|
d1 |
M3 | M4 | M5 | M6 |
