Přivařovací matice typu T s typem 2A

Xiaoguo® je výrobce spojovacího materiálu s řadou spojovacích produktů, ze kterých si můžete vybrat, a profesionální výrobní továrnou. Přivařovací matice typu T s typem 2A odpovídají specifikaci 2A a jsou vhodné pro svařování kovových povrchů. Jsou použitelné pro různé aplikace, jako jsou stroje, ocelové rámy nebo automobilové komponenty.

Modelka:JIS B1196-3.2-2001

Odeslat dotaz

Popis výrobku

Vršek přivařovacích matic T Style u typu 2A je plochý přírubový kotouč a pod ním je válcová část se závity. Lze je bez problémů použít v běžném prostředí. Pokud je pracovní prostředí vlhké nebo korozivní, doporučuje se používat materiály z nerezové oceli.

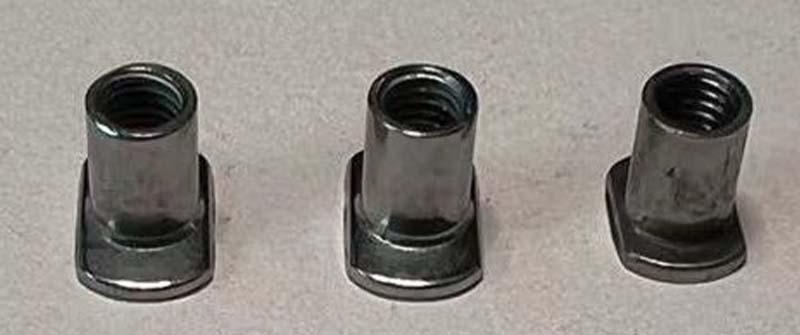

T Style weld nuts with type 2A

Výhody produktu

Přivařovací matice typu T s typem 2A jsou obvykle vyrobeny z uhlíkové oceli a jsou obvykle galvanizované. Výstupky jsou přesně tvarovány a jejich výška a tvar přímo ovlivňují kvalitu svařování. Pokud se při manipulaci ohýbají, bude ovlivněna kvalita svařování. Naše továrna zajišťuje, že tyto výstupky jsou jednotné a dostatečně pevné, aby se do nich vešel krmný systém.

Po použití přivařovacích matic typu T typu 2A vizuálně zkontrolujte svařovací body. V místě výstupku byste měli vidět pevné jádro svaru. Mělo by se zdát, že je zatavený do základního materiálu. Pokud je tvar výčnělku stále zřetelný nebo vypadá jako zuhelnatělý nebo důlkový, pak je třeba upravit nastavení svařování (proud, čas, tlak), aby bylo dosaženo bezpečného spojení.

Jednou z hlavních výhod přivařovacích matic 2A typu T je jejich konzistentní svařovací výkon. Zvýšená část řídí akumulaci tepla a polohu tavení a zajišťuje vždy spolehlivé svarové jádro. Ve srovnání s ručními obvodovými svary (jako je typ 1A) se tím snižuje pravděpodobnost nedostatečné pevnosti svaru nebo vynechání svarů. To je zásadní pro kontrolu kvality v automatizovaném prostředí.

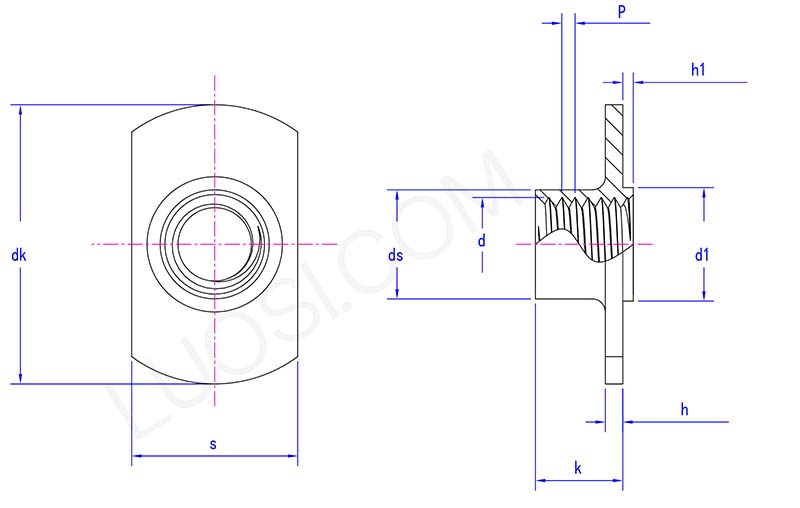

T Style weld nuts with type 2A parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
dk max	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s max	12.25	12.5	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h1 max	0.8	0.8	0.8	0.8	1.2	1.2
h1 min	0.6	0.6	0.6	0.6	1	1

Instalace produktu

Umístěte přivařovací matice typu T s typem 2A na kovovou desku, která má být svařována. Vyčnívající body na přírubě svařte bodovým svářecím strojem. Matice budou poté pevně upevněny na kovové desce, což je činí zvláště vhodnými pro scénáře hromadné výroby. Jeho konstrukce ve tvaru T je velmi pevná a vydrží značné napětí. Ze svařovaného dílu tak snadno nespadne.
