Precision inženýrský obličejový projekční svařovací šroub

Precision Engineed Face Projection Welding Bolt se široce používá v automobilové výrobě pro efektivní a spolehlivé sestavení. Pro exportované produkty společnosti Xiaoguo® je prioritou splnění mezinárodních standardů jako ISO a DIN, a to i pro tento šroub. Pokud máte zájem, kontaktujte nás.

Modelka:QC/T 599.1-1999

Odeslat dotaz

Popis výrobku

Precision Engineed Face Projection Welding Bolts sledují standardní velikosti a specifikace vláken - jako je metrická vlákna ISO (M4, M5, M6, M8, M10) nebo sjednocená vlákna (UNC/UNF). Důležitá měření zahrnují velikost a délka vlákna, průměr stopky, průměr hlavy a tloušťka a co je nejdůležitější, tvar projekcí (jak vysoký, jejich průměr, kolik jich je) na části, kde se šroub svařuje.

Výhody produktu

Způsob, jakým jsou projekce navrženy na přesné inženýrské obličejové projekční svařovací šroub - jako prsten kolem něj nebo několik malých hrbolů - opravdu záleží na získání konzistentních svarů. Existují standardní návrhy, které fungují pro nejběžnější použití, ale také můžete získat vlastní.

Na přizpůsobeném precizním inženýrském povrchu jsou vyčnívající svařovací šrouby profesionálně kalibrovány a upraveny tak, aby se přesně přizpůsobily různým tloušťkám materiálu a standardům pevnosti. I když čelí obtížným materiálům, jako jsou slitiny s vysokou tvrdostí a křehké substráty, mohou zajistit stabilitu připojení a strukturální bezpečnost, aby vyhovovaly personalizovaným inženýrským potřebám.

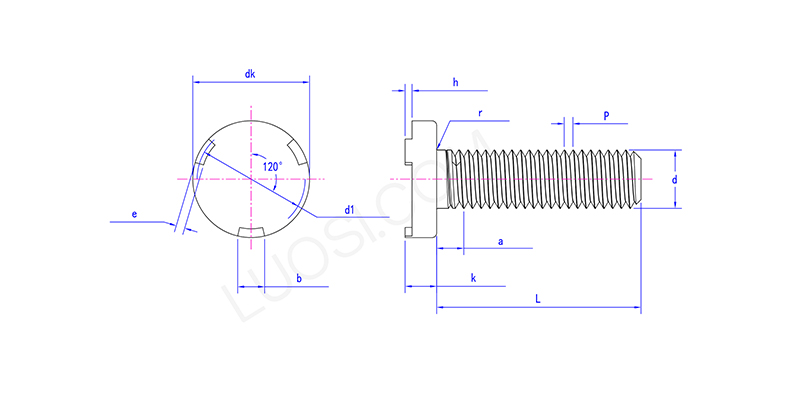

Mon	M5	M6	M8	M10
P	0.8	1	1.25	1.5
DK Max	12.4	14.4	16.4	20.4
DK Min	11.6	13.6	15.6	19.6
K Max	2	2.2	3.2	4.2
K min	1.6	1.8	2.8	3.8
a Max	2.25	2.75	2.25	2.75
E Min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.6	6.3
B min	2.7	3.7	4.7	5.7
H max	0.8	0.9	1.1	1.3
H min	0.6	0.75	0.9	1.1
D1 max	10	11.5	14	17.5
D1 min	9	10.5	13	16.5
r max	0.6	0.7	0.9	1.2
R min	0.2	0.25	0.4	0.4
a max	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Inspekce a certifikace kvality

Chcete -li získat konzistentní svary s přesným inženýrským obličejovým projekčním svařovacím šroubům, udržujte povrchy základních kovů čisté. Používejte elektrody, které jsou navrženy správně a v dobrém stavu. Držte se úzce k nastavení svařování - průměrný čas, tlak, čas držení. A ujistěte se, že projekce šroubu jsou konzistentní.

Pravidelné destruktivní testy, jako je točivý moment nebo smykové testy, je důležité, aby byl proces pod kontrolou.
