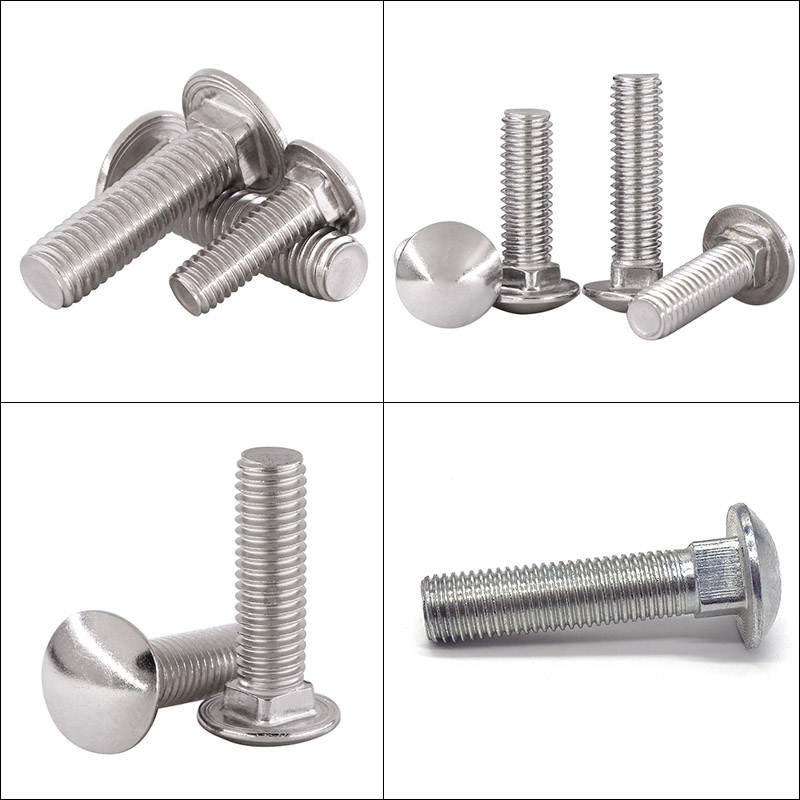

Kulatý hlavní trenér Bolt

Vybere se legovaná ocel, která prošla tepelným zpracováním. Velkoobchodní šroub Xiaoguo® s kulatou hlavou Coach má výkonnostní třídu 10,9 a konečnou pevnost v tahu přesahující 1000 MPa. Je vhodný pro těžké stroje, mosty a vysoce zatížené konstrukce.

Odeslat dotaz

Popis výrobku

Závěsný šroub s kulatou hlavou (typ vozíkového šroubu) a vozíkový šroub patří do stejné kategorie produktů. Hlavní rozdíl spočívá v regionálních názvech: v Severní Americe se běžně nazývá Carriage bolt, zatímco v zemích Commonwealthu (jako je Spojené království, Austrálie a Nový Zéland) se častěji používá termín Coach bolt s kulatou hlavou. Jedná se o spojovací prvek s polokulovou hlavou (kulatou hlavou) a čtvercovou strukturou proti uvolnění ve spodní části krku, speciálně navrženou pro jednostrannou instalaci.

Round Head Coach Bolt

Strukturální charakteristiky

Konstrukční návrh šroubu Coach s kulatou hlavou se soustředí kolem hlavního cíle „jednostranné instalace a automatické ochrany proti převrácení“ a skládá se hlavně z následujících čtyř funkčních částí:

(1) Hlava

Tvar: Polokulovitý (kulatá hlava) nebo kulatá hlava s plochým vrcholem. Povrch je hladký, bez jakýchkoliv nástrojových rozhraní, jako jsou šestihranné, čtvercové nebo křížové drážky.

Funkce a účel:

Zajistěte velkou plochu nosné plochy

Estetika a bezpečnost

Hladký a zaoblený design

(2) Krk (krk) - nejzásadnější protiskluzová struktura

Tvar: Nachází se přímo pod hlavou, je čtvercový (čtvercový) nebo žebrovaný čtvercový (žebrovaný čtverec).

Funkce a účel:

Mechanická funkce proti otáčení

Není potřeba žádné pomocné nářadí

Přesné polohování

Round Head Coach Bolt

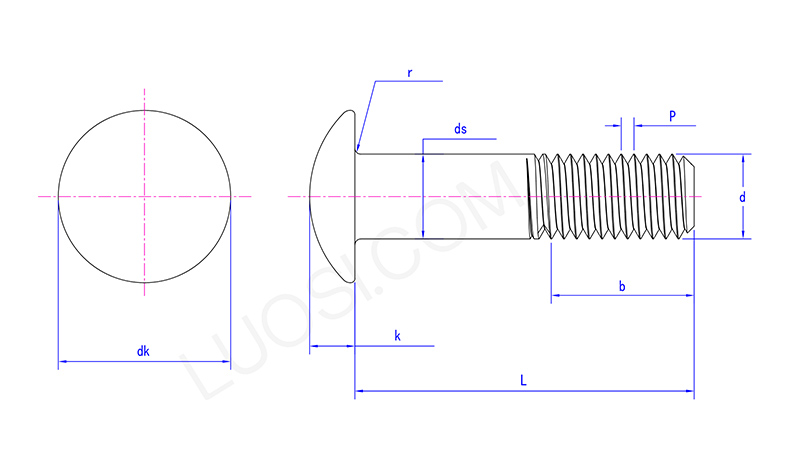

Po	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk max	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r max	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Sekce hřídele (dřík / část bez závitu)

Tvar: Nachází se mezi hrdlem a závity, je to hladký válcový dřík s rovným povrchem a bez závitů.

Délka: Vypočítá se odečtením délky závitu b od celkové délky L šroubu. Různé specifikace mají standardní poměry.

Funkce a účel:

Odolnost smykovému zatížení

Přesné polohování

Vyhýbání se působení síly na závity

(4) Závitová část

Tvar: Nachází se na konci šroubu Coach s kulatou hlavou a jedná se o standardní metrický hrubý závit (ISO) nebo americký standardní závit UNC.

Délka (b):

Norma stanoví: Když L ≤ 125 mm, b ≈ 2d + 6 mm (d je jmenovitý průměr); když L > 125 mm, b ≈ 2d + 12 mm.

Délku závitu skutečného výrobku lze prodloužit dle požadavků zákazníka (celý závit na zakázku).

Funkce a účel:

Vytvářejte upínací sílu spoluprací s maticí

Nastavte sílu předpětí

Strukturální srovnání

Výhoda čepu Coach s kulatou hlavou spočívá v jeho jedinečné struktuře. Jaké jsou tedy rozdíly oproti jiným typům šroubů? Podívejte se prosím na následující tabulku a zjistíte!

Srovnávací položky	Šroub s kulatou hlavou	šroub se šestihrannou hlavou	vnitřní šestihranný šroub
Tvar hlavy	Polokulovitá kulatá hlava	šestiúhelníkový	válcová hlava s vnitřním šestihranným otvorem
Metoda proti uvolnění	Mechanické proti uvolnění se čtvercovým hrdlem	vyžaduje upevnění hlavy klíčem	vyžaduje použití vnitřního šestihranného klíče k upevnění hlavy
Počet instalátorů	1	2	1
Lze předvrtat?	Ano	Žádný,	Žádný,
Typické aplikace	Dřevo, venkovní nábytek, ploty	Ocelová konstrukce, mechanická montáž	Přesné stroje, formy
