Nastavovací šroubovací límec

Objímka stavěcího šroubu se běžně používá v průmyslových aplikacích s vysokým zatížením, kde tradiční pojistné kroužky postrádají dostatečnou pevnost při držení. XIAOGUO® má profesionální tým s letitými zkušenostmi a dokáže vyřídit urgentní objednávky do 72 hodin během krizí dodavatelského řetězce.

Modelka:GB/T 885-1986

Odeslat dotaz

Popis výrobku

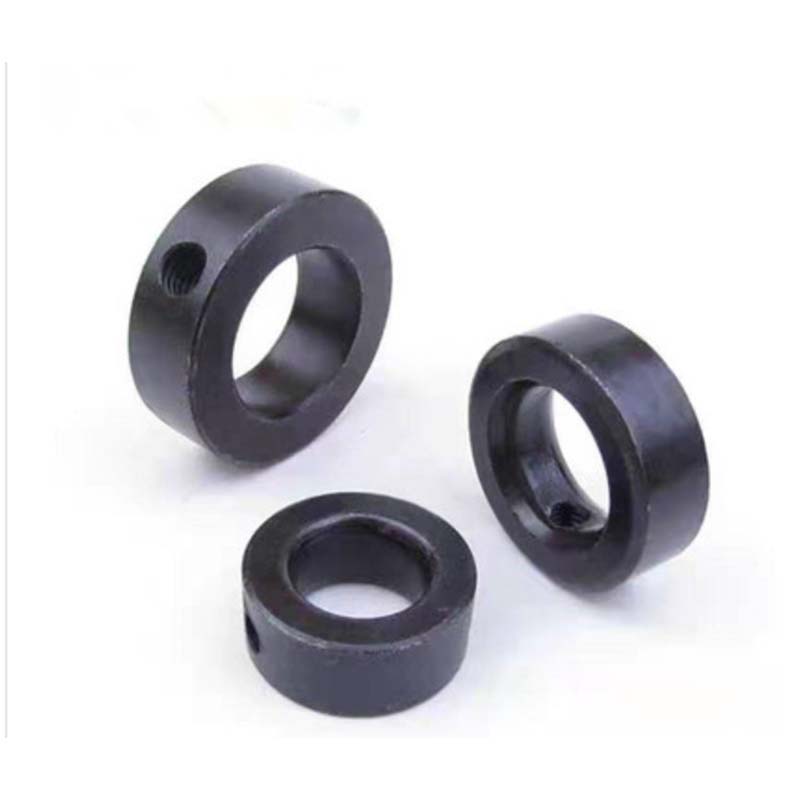

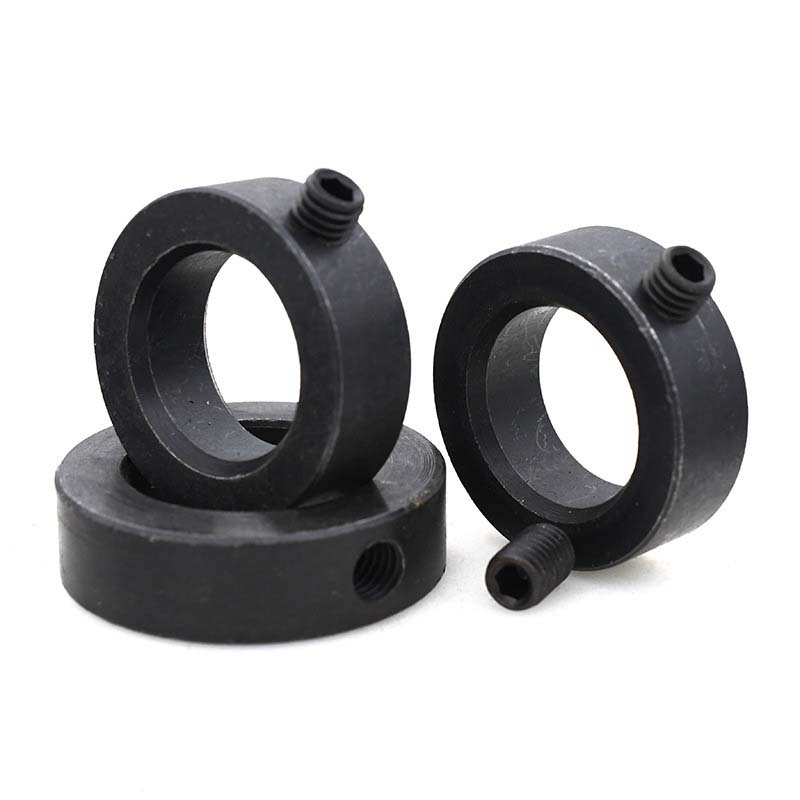

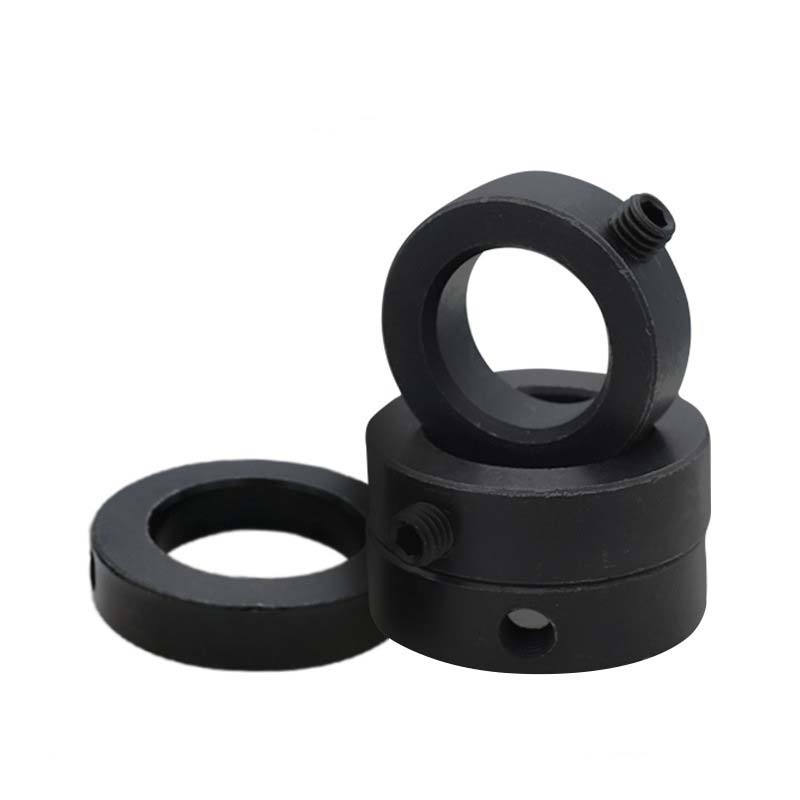

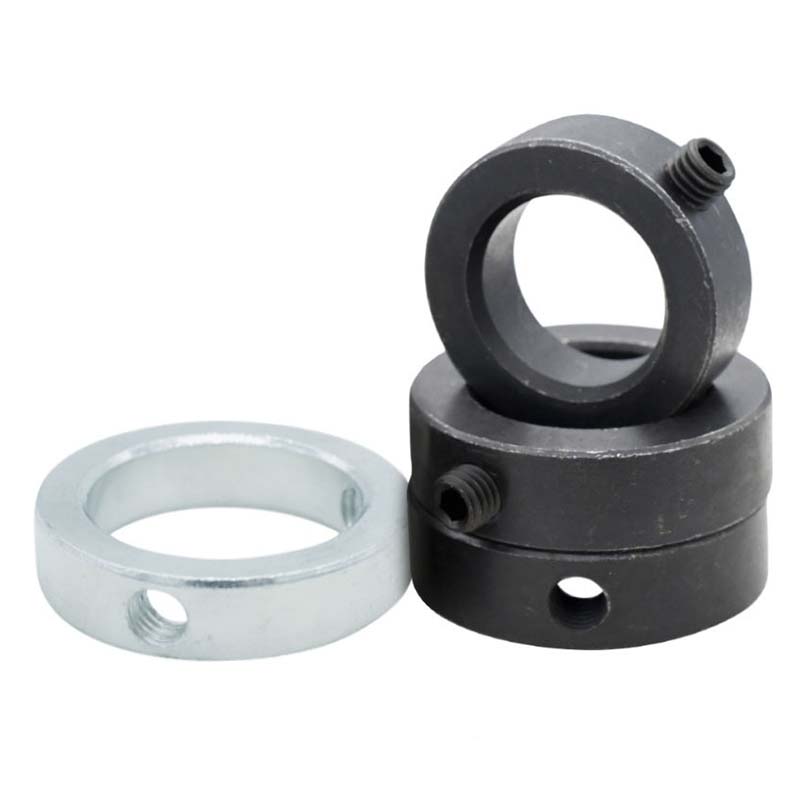

Objímka stavěcího šroubu je kruhový, prstencový uzávěr se stavěcím šroubem. Snadno jej instaluje jedna osoba, nevyžaduje žádné speciální nástroje. Pro vyjmutí jednoduše povolte pojistnou matici. Je široce používán ve velkých elektromotorech, drtičích, důlních strojích, CNC obráběcích strojích, tiskařských strojích a dalších zařízeních.

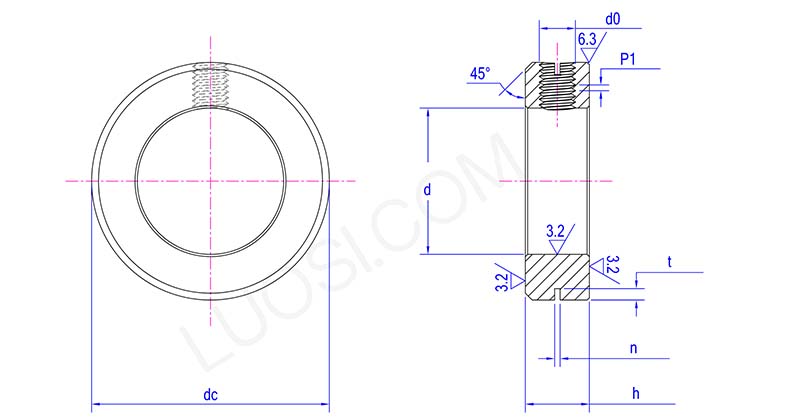

Set Screw Collar

Po	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h max	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
stejnosměrný proud	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® vyrábí tento šroubový pojistný kroužek z různých materiálů podle toho, co potřebujete. Pro odolnost proti chemikáliím používáme nerezové oceli jako 304 nebo 316. Pokud se dostane do vysoce namáhané situace, použije se legovaná ocel 4140. A pro letecký průmysl, kde záleží na hmotnosti, je tu lehký titan. Existují také verze s polymerovými povlaky pro snížení koroze, pokud máte sestavy ze smíšených kovů. Všechny materiály procházejí náročným testováním tvrdosti (HRC 35-50) a ultrazvukovými kontrolami, abychom se ujistili, že splňují průmyslové standardy, jako jsou ASME B18.27 a DIN 471/472, pokud jde o to, jak velkou zátěž mohou zvládnout.

Pravidelná kontrola a údržba

Aby objímky stavěcího šroubu dobře fungovaly, občas zkontrolujte utažení stavěcího šroubu pomocí momentového klíče, zaměřte se na 10-15 Nm. Závity vyčistěte rozpouštědlem a zbavte je všech nečistot a každý rok na ně naneste čerstvé mazivo na bázi lithia. Šrouby příliš neutahujte, protože by to mohlo poškodit límec zámku. Pokud je vystaven mořské vodě nebo kyselinám, zkontrolujte povlak dvakrát ročně, abyste se ujistili, že je stále dobrý. Pokud vidíte opotřebení hlubší než 0,1 mm na částech, které se dotýkají, měli byste je vyměnit.

Jaké tolerance hřídele jsou kompatibilní?

Objímky stavěcího šroubu pracují s velikostí hřídele od 10 mm do 200 mm, s použitím běžných úrovní tolerance, jako je h9 nebo h11. Nastavitelné šrouby na objímce zámku zvládnou malé nerovnosti hřídele nebo nerovnosti (až ±0,05 mm), takže stále pevně sedí, aniž by narušovaly fungování.
