Závitový pojistný kroužek

Závitový pojistný kroužek je mechanická součást navržená tak, aby zabránila uvolnění závitových spojů. Kombinuje závitový šroub s objímkou pro rovnoměrné rozložení tlaku během instalace a zajištění bezpečného a stabilního uchycení. Xiaoguo® je profesionální výrobce spojovacího materiálu v Číně, který dokáže přizpůsobit produkty podle požadavků zákazníků a poskytnout vzorky.

Modelka:GB/T 885-1986

Odeslat dotaz

Popis výrobku

Závitové pojistné kroužky jsou vyrobeny z nerezové oceli nebo uhlíkové oceli, které jsou pevné a odolné proti korozi. Povrch prošel tepelnou úpravou pro prodloužení životnosti a zvýšení odolnosti proti opotřebení. Závitová část prošla přesným řezáním, aby bylo zajištěno hladké utažení a vyrovnání závitu. Pro použití v drsném prostředí lze zvolit pokovování zinkem a niklem nebo černění, aby se na povrch přidal povlak odolný proti korozi. Tyto materiály mohou pracovat v teplotním rozsahu -40 °C až 300 °C, takže tento pojistný kroužek lze použít v extrémních podmínkách prostředí, jako je mořské prostředí, chemické závody nebo těžké stroje.

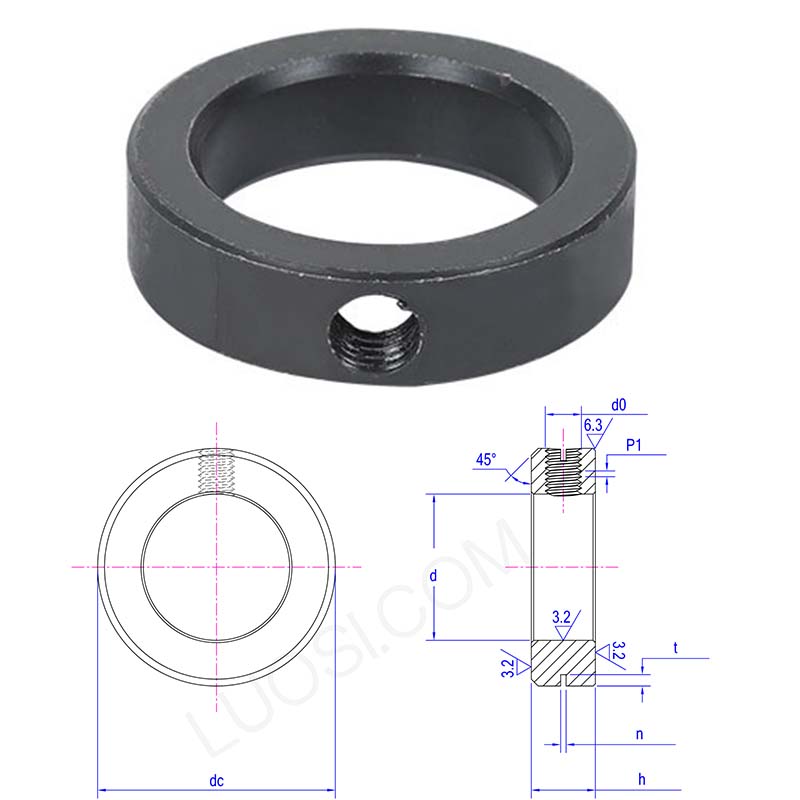

Threaded locking retaining ring

Po	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h max	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
stejnosměrný proud	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Aplikace

Závitové pojistné kroužky jsou široce používány v systémech přenosu energie, čerpacích sestavách a součástech robotů, zejména v aplikacích, kde je nutné zajistit, aby součásti byly bezpečně upevněny na hřídeli. Díky své odolnosti vůči vibracím se běžně používají v automobilových převodových systémech, převodovkách větrných turbín a dopravníkových systémech. Používá se také v leteckém průmyslu.

Projevuje se také v zemědělských zařízeních a zařízeních pro obnovitelné zdroje energie, odvádí dobrou práci při udržování věcí upevněných v prašných, vlhkých podmínkách nebo při velkém točivém momentu.

Jsou k instalaci potřeba speciální nástroje?

K provozu nejsou potřeba žádné speciální nástroje. Pro snadnou instalaci pojistných pojistných kroužků se závitem lze použít běžné nástroje (jako jsou šestihranné klíče nebo šroubováky). K seřízení nejsou potřeba žádné hydraulické lisy ani vlastní přípravky. Přesného nastavení lze dosáhnout jednoduše pomocí šroubů se závitem na pojistném kroužku.
