Set Screw Lock Collar Retainer

Společnost XIAOGUO® udržuje sklady v Rotterdamu a Houstonu, aby urychlila regionální dodávky. Instalace zajišťovací objímky zajišťovací objímky seřizovacího šroubu zahrnuje utažení šroubů, aby se kroužek radiálně stlačil, čímž se vytvoří přesný a opakovaně použitelný upínací mechanismus.

Modelka:GB/T 885-1986

Odeslat dotaz

Popis výrobku

Aby vydržel déle, má tento držák objímky se šroubem různé povrchové úpravy. Niklování (stejnoměrně nanesené bez elektřiny) pomáhá chránit před rzí a fosfátové povlaky ho činí hladším a odolnějším. Pro náročná prostředí můžete přidat vrstvy karbidu wolframu nastříkané speciálním procesem. Díky těmto úpravám funguje dobře v kyselých, slaných nebo drsných podmínkách. Můžete také získat vlastní možnosti eloxování, které splňují specifické průmyslové standardy, jako jsou povrchové úpravy schválené FDA pro stroje používané při zpracování potravin.

Velikost

Upevňovací objímka Set screw lock se dodává v průměrech hřídele od 5 mm do 500 mm, s tolerancemi lícování až do norem ISO h6. Můžete získat vlastní šířky (3 mm až 20 mm) a velikosti závitů (M3 až M24), aby vyhovovaly různým potřebám designu. Každý z nich má laserové značky pro sledování, takže je můžete mít pod kontrolou. Výkresy CAD, které jsou součástí dodávky, usnadňují začlenění do stávajících nastavení. Existují také verze s dělenými kroužky, které vám umožní přidat je na hřídele, které jsou již nainstalované, aniž byste museli nejprve vše rozebrat.

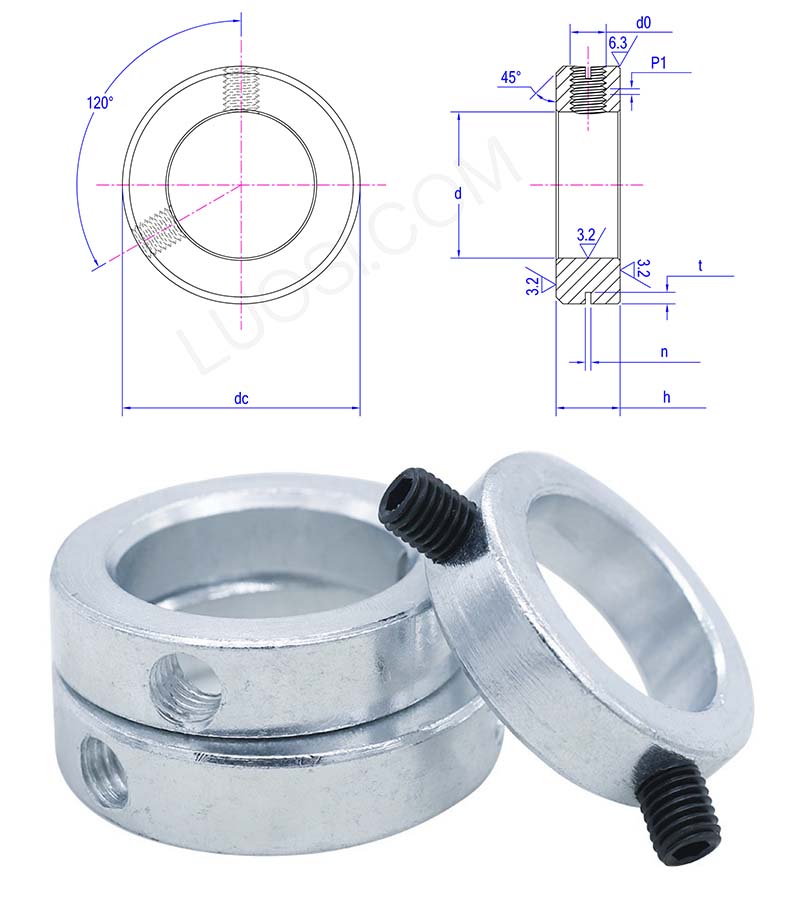

Po	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
d max	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
d min	85	90	95	100	105	110	115	120	125	130	135
h max	22	22	25	25	25	30	30	30	30	30	30
h min	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n max	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t max	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
t min	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
stejnosměrný proud	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Postavte se do prostředí s vysokou teplotou

Pojistka objímky seřizovacího šroubu je obvykle vyrobena z tepelně zpracované oceli nebo nerezové oceli, která odolává korozi, takže může dobře fungovat při teplotách až 300 °C (572 °F). Šrouby na pojistném límci mají často vysokoteplotní povlak proti zadření, aby se závity nelepily nebo se opotřebovávaly. Pokud jej potřebujete do opravdu náročných podmínek, existují možnosti jako Inconel® nebo verze s keramickým povlakem. Testují to tak, že procházejí horkými a studenými teplotami, aby se ujistili, že si pojistný kroužek udrží svou upínací sílu a nemění tvar. Díky tomu je vhodný pro motory, turbíny nebo letectví, kde se velmi zahřívá.
