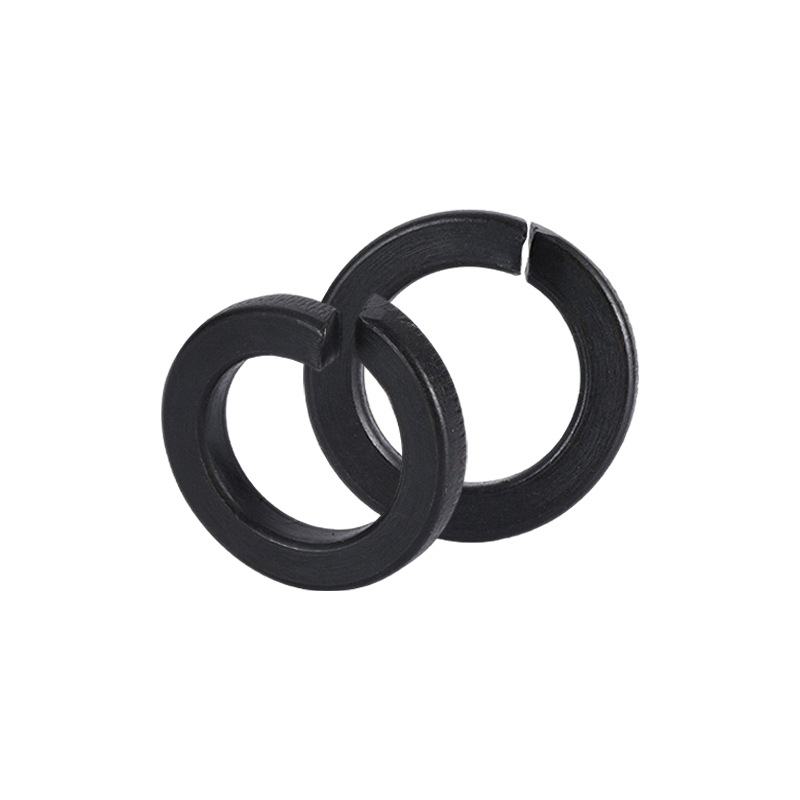

Pojistná podložka s děleným kroužkem

Když si mnoho zákazníků zakoupí pojistnou podložku Xiaoguo® s děleným kroužkem, obvykle doporučujeme, aby přidali také ploché podložky. Tím účinně zvětšíte plochu a zabráníte poškození povrchu obrobku. Poskytneme vám profesionální řešení přizpůsobení.

Odeslat dotaz

Popis výrobku

V průmyslových těžkých strojích je pojistná podložka s děleným kroužkem běžným způsobem, jak zabránit uvolnění šroubů. Když utáhnete upevňovací prvek, dělená pojistná podložka se stlačí naplocho. Přirozeně se odráží a vytváří nepřetržitou vnější sílu. Jeho ostré hrany se zároveň zařezávají do kovového povrchu a zabraňují tak, aby se závora časem uvolnila.

【1】 Základní výhoda

(1) Drží šrouby pevně na místě s nepřetržitým tlačením a povrchovým uchopením.

（2）Jednoduchá instalace a nejsou potřeba žádné speciální nástroje.

(3) Vhodné pro většinu standardních šroubů a matic. Vyrábí se podle běžných norem, jako je DIN 127, což usnadňuje správu zásob.

(4) Podložka s děleným kroužkem má vysokou životnost. Jsou tepelně zpracovány na tvrdost 370–470 HV. To jim umožňuje odolávat vysokému tlaku a častým vibracím na těžkých strojích, což zajišťuje dlouhou životnost.

(5) Můžete si vybrat různé povrchové úpravy, jako je standardní zinkování nebo zinko-hliníkový povlak (Dacromet). Tímto způsobem získáte správnou úroveň ochrany proti korozi pro jakékoli podmínky, kterým bude pračka čelit.

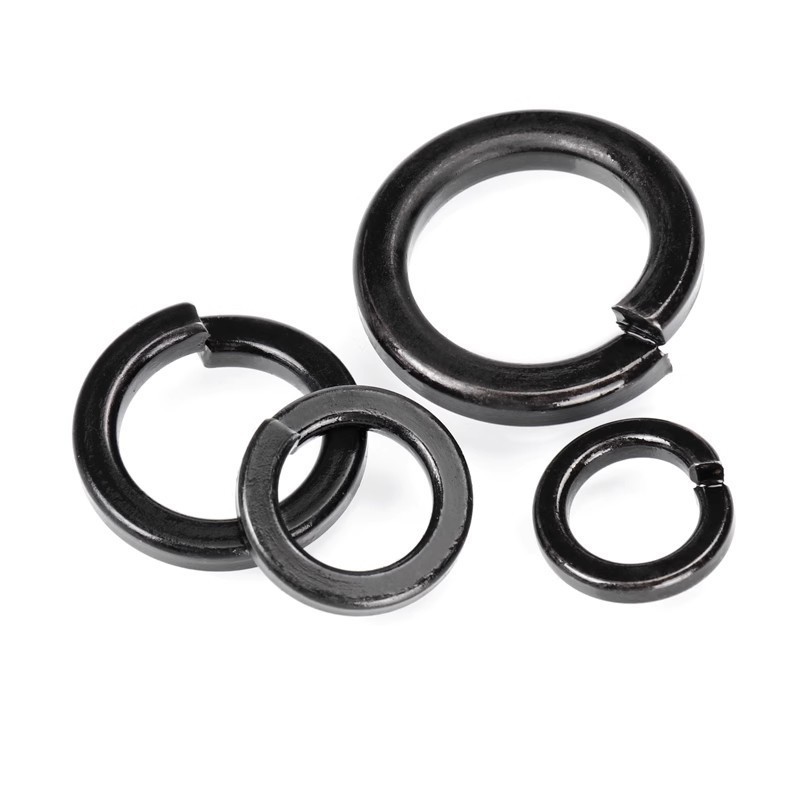

Split Ring Lock Washer

【2】 Příklady aplikací

(1) Drtiče a drtiče – V tomto druhu zařízení se podložky používají na důležitých šroubech, aby se zabránilo jejich uvolnění kvůli nevyváženému otáčení a neustálým vibracím.

(2) Těžké pojízdné stroje – U stavebních strojů, jako jsou rypadla, tyto pojistné podložky s děleným kroužkem pomáhají rozložit dynamické zatížení a udržet klíčové spojovací body těsné.

(3) Energetická a důlní zařízení – Tyto podložky jsou vhodné pro větrné turbíny, solární zařízení a další zařízení na čistou energii, stejně jako těžké těžební stroje. Pevně upevňují šrouby a zůstávají zajištěny i při častých vibracích a tepelné roztažnosti.

(4) Všeobecné strojní zařízení – Široce se používá u čerpadel, kompresorů a běžných mechanických částí. Dokážou si poradit s vibracemi zařízení a tlakem vnější síly v každodenním provozu.

【3】 Tipy k instalaci

Při instalaci umístěte pojistnou podložku s děleným kroužkem mezi šroub, šroub nebo matici a součást, kterou zajišťujete. Jen se ujistěte, že jeho ostrá hrana sedí přímo na kovovém povrchu. Poté jej utáhněte na specifikaci krouticího momentu, aby dobře seděl. Tyto podložky jsou určeny pouze pro jednorázové použití – nepoužívejte je opakovaně. Pokud tak učiníte, upínací síla klesne, což by mohlo způsobit bezpečnostní problémy a snížit účinnost.

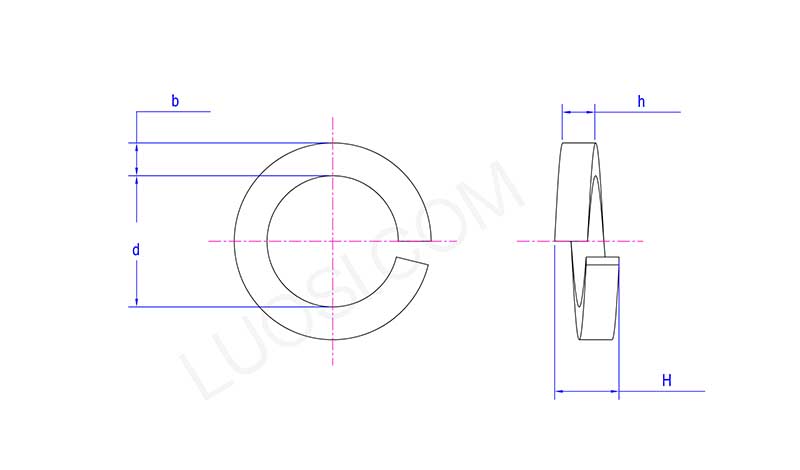

Split Ring Lock Washer

Po	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
