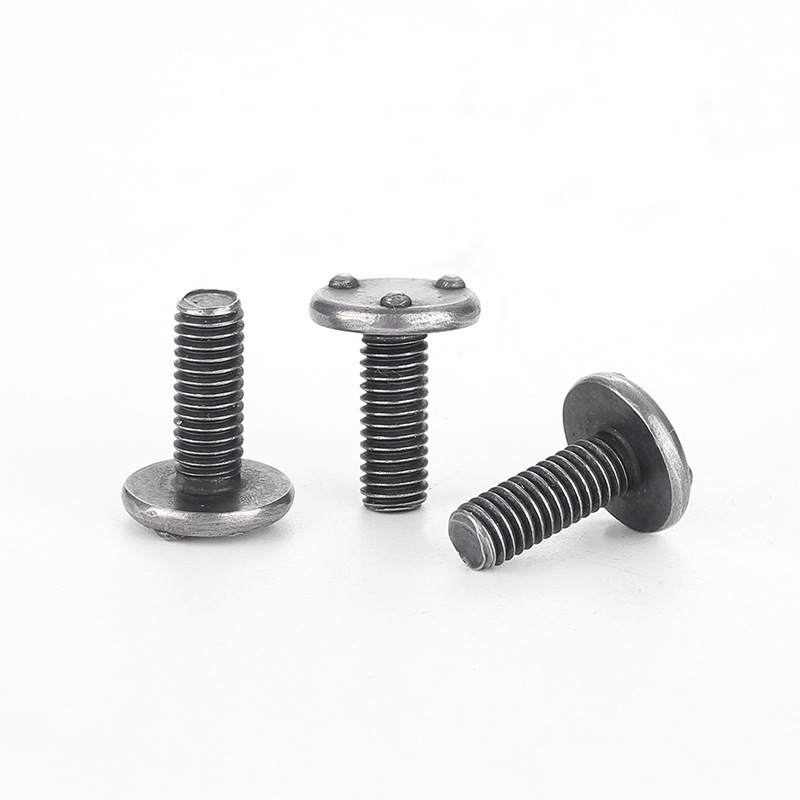

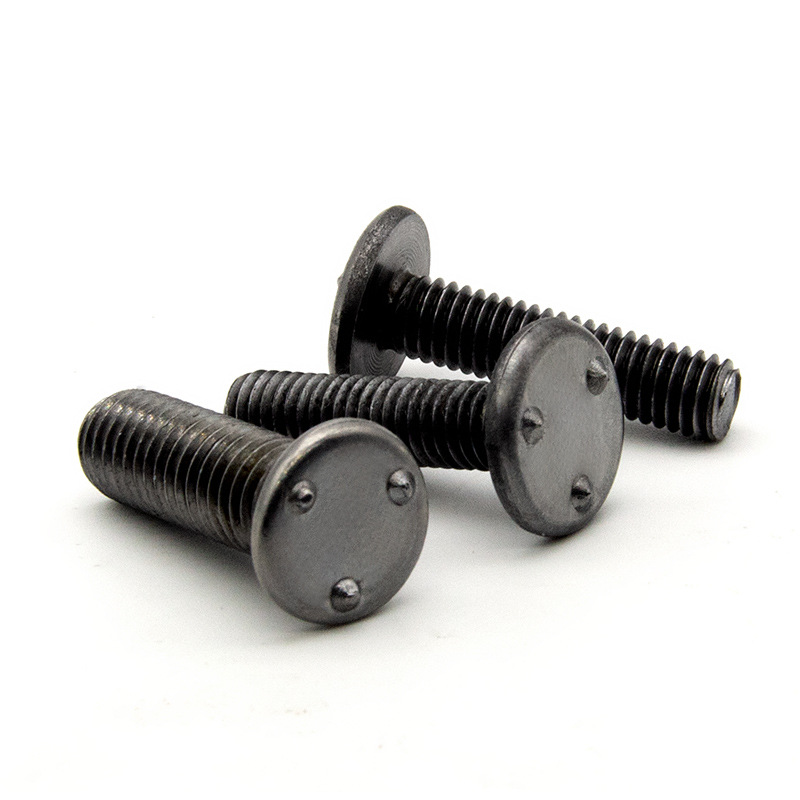

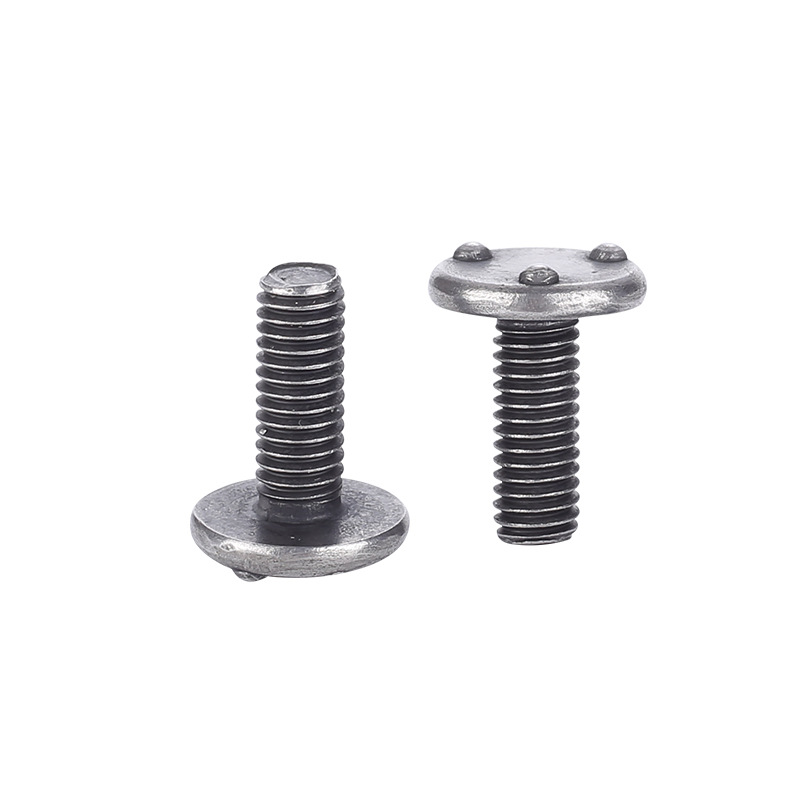

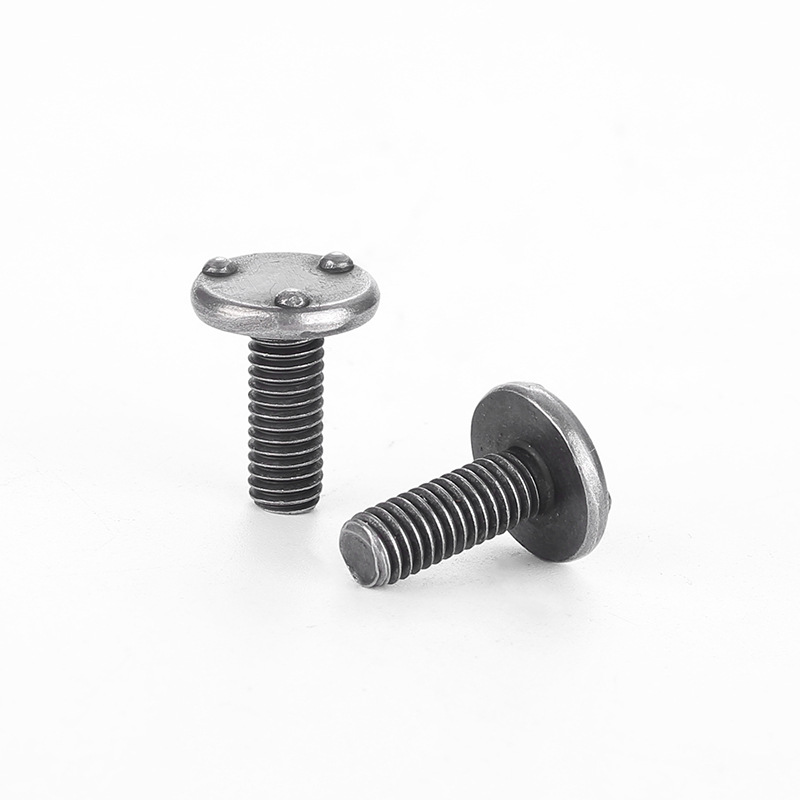

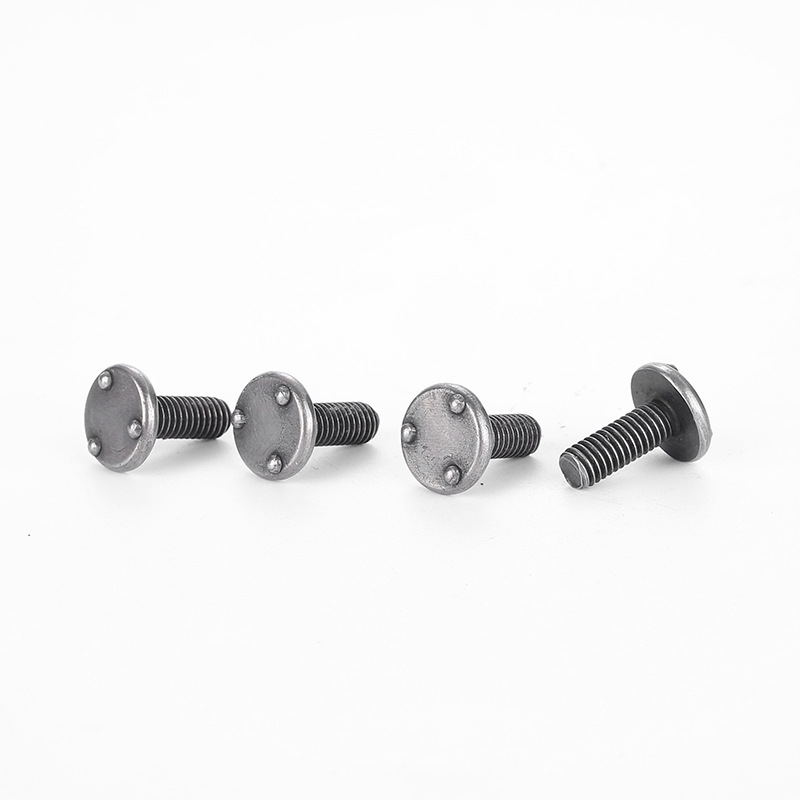

Časově úsporný svařovací šroub s projekcí obličeje

Ve srovnání se standardními šrouby nabízí časově úsporný svařovací šroub s čelní projekcí výrazně kratší dobu svařování a minimalizuje tepelné zkreslení obrobku. Efektivní logistika, silná spolupráce s dodavateli a spolehlivé včasné dodání jsou charakteristické znaky služby Xiaoguo®.

Modelka:Q 199B-1999

Odeslat dotaz

Popis výrobku

Velkou výhodou časově úsporného svařovacího šroubu s čelní projekcí je, že funguje opravdu dobře na rychlých, automatizovaných montážních linkách. Svařování každého z nich nezabere téměř žádný čas – obvykle jen zlomek sekundy.

Díky této výjimečné rychlosti je ideální pro velkosériovou výrobu, zejména v automobilkách. Překonává běžné spojovací prvky, které vyžadují ruční vyrovnání a kroky, a pomalejší svařování vyžadující předehřátí a nastavení. V automobilové výrobě, kde se pro každodenní montáž tisíců vozidel počítá každá sekunda, tato rychlost zkracuje prostoje, zrychluje cykly a zvyšuje výkon bez ztráty kvality – klíč k hospodárnosti.

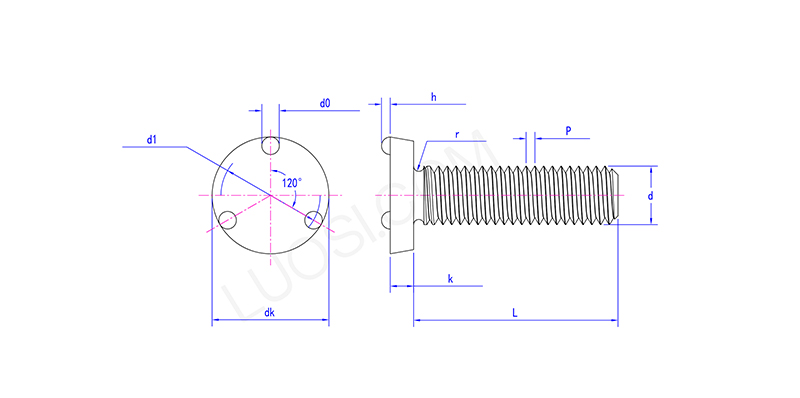

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.1
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Podrobnosti o produktu

Časově úsporné svařovací šrouby s čelní projekcí vytvářejí opravdu pevné a spolehlivé spoje. Svar spojuje kovy na molekulární úrovni, což je lepší než pouhé použití mechanických spojovacích prvků.

Když se výstupky šroubu a základní kov spojí, vytvoří svarový nuget. Tento nuget zvládne velkou tažnou a posuvnou sílu – důležité pro díly, které musí být bezpečné a odolávat neustálému pohybu po celou dobu životnosti produktu.

Materiály

Nejvíce času šetřící svařovací šrouby s čelní projekcí jsou vyrobeny z nízkou až středně uhlíkové oceli – jako C1008, C1010, C1018. Dobře se svařuje a nestojí příliš mnoho, proto se hodně používá.

Pokud jej potřebujete použít v drsném prostředí, můžete vyzkoušet naše produkty. Velmi rozšířená je nerezová ocel, například A2 (ve skutečnosti AISI 304) nebo A4 (AISI 316). Ať už si však vyberete jakoukoli nerezovou ocel, chcete-li stabilní a rovnoměrný spoj, musíte použít metodu „projekčního svařování“.
