Kotva U šroub

Kotevní U šroub Xiaoguo® dodavatele z Číny se dodává v široké škále specifikací, které pokrývají vše od DN10 (2 mm) do DN600 (24 palců), splňující všechny požadavky na plnou velikost. Ať už se jedná o malé vodovodní potrubí a elektrické rozvody nebo velké průmyslové potrubí, můžete si vybrat cenově výhodný kotevní U-šroub.

Odeslat dotaz

Popis výrobku

Definice produktu a základní funkce

kotevní U šroub, také známý jako zemní kotevní U šroub nebo předem nainstalovaný U-šroub, je typ kotvícího spojovacího prvku ve tvaru písmene "U". Má dlouhé závity na obou koncích a je obvykle předinstalovaný v betonovém základu nebo prochází základnou ocelové konstrukce. Kombinuje se s podložkami a maticemi pro pevné upevnění zařízení, sloupů, podpěr potrubí atd. na betonové nebo ocelové základy konstrukce.

Základní funkce

Je to klíčová kotevní komponenta používaná v oborech, jako je stavebnictví, mosty, energetika a petrochemie, pro dosažení pevných spojení mezi zařízením a základem. Jeho hlavní funkcí je bezpečně přenášet zatížení (tah, tlak, smyková síla, ohybový moment) horní konstrukce na betonový základ nebo zeminu. Na rozdíl od běžných rozpěrných šroubů je tento výrobek instalován předem zakopaný. Ukládá se do bednění před nalitím betonu a po ztuhnutí betonu tvoří nevratnou trvalou kotvu.

Anchor U Bolt

Běžné materiály

Níže je uveden seznam běžných materiálů pro kotevní U šroub, který jsme pro vás shrnuli a který je pro vás vhodný k procházení.

Typ materiálu	Stupeň	Dosažitelná výkonnostní úroveň	Základní vlastnosti	Použitelné scénáře
Uhlíková ocel	Q235 / A36	Známka 4.8	Relativně ekonomický a všestranný, snadno zpracovatelný	Generální konstrukce, základy lehkých zařízení, upevnění zábradlí
Uhlíková ocel	45# / 1045	Třída 8.8	Střední síla, dobrý komplexní výkon	Základy průmyslových zařízení, energetické věže, podpěry potrubí
Legovaná ocel	40Cr / 5140	stupeň 10,9	Vysoká pevnost, odolnost proti únavě	Těžká zařízení, dynamická zátěžová základna, větrná elektrárna
Legovaná ocel	35CrMo / 4135	stupeň 10,9/12,9	Odolný vůči nízkým teplotám, antikorozní	Petrochemický průmysl, zakládání vysokotlakých nádob, chladné oblasti
Nerez	304 / A2	A2-70	Obecná odolnost proti korozi	Pro potravinářské továrny, úpravu vody, obecné venkovní aplikace
Nerez	316 / A4	A4-70 / A4-80	Vynikající odolnost vůči mořské vodě a chemikáliím	Pro pobřežní plošiny, pobřežní elektrárny, chemické závody, vybavení bazénů
Uhlíková ocel žárově zinkovaná	Q235 / 45# + HDG	stupeň 4,8/8,8	Venkovní dlouhotrvající ochrana proti korozi	mosty, dálniční svodidla, komunikační věže, fotovoltaické podpěry

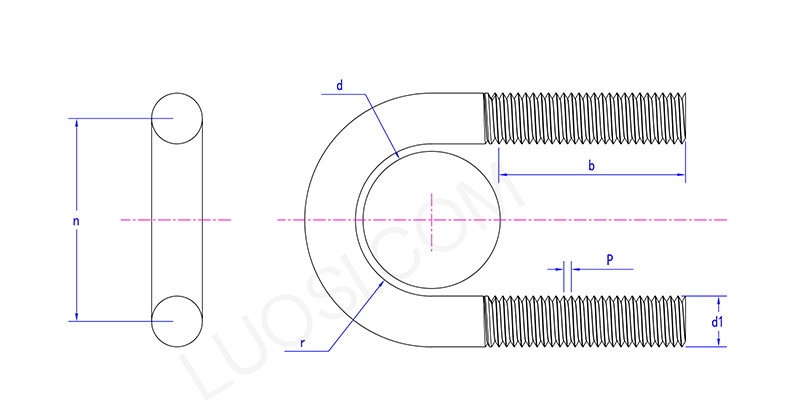

Anchor U Bolt

Po	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Typ produktu

V závislosti na způsobu instalace a tvaru se kotevní U šroub dělí hlavně na následující typy:

Plain Embedded U-bolt: Zapuštěný přímo do betonu, s koncem se závitem vyčnívajícím nad povrch základny. Používá se pro upevnění ocelových sloupů a podstavců zařízení. Je to nejběžnější forma.

U-šroub s hákovými konci: Závitové konce jsou navíc ohnuté o 90° nebo 180°.

U-šroub s plochým dnem: Spodní část části ve tvaru U je rovná, nemá obloukovitý tvar. Používá se k upevnění součástí se čtvercovým průřezem nebo pro instalace, které musí být v těsném kontaktu se spodní plochou ocelového plechu.

Průchozí šroub Typ U-šroub: Tento šroub ve tvaru U prochází vyhrazenými otvory v základně ocelové konstrukce, přičemž oba konce jsou odkryté. Je kombinován s horními a spodními maticemi pro dosažení upnutí a běžně se používá pro odpojitelná spojení nebo scénáře vyžadující nastavení výšky.

Nestejný U-šroub: Nohy různých délek. Používá se pro instalaci na šikmé základové plochy nebo ve speciálních konstrukcích vyžadujících asymetrickou fixaci.
