Spodní promítací přivařovací šroub

Navařovací šroub spodního výběžku lze přivařit na povrch kovu a jeho závitový konec lze použít pro připojení dalších součástí. Jsou vhodné pro místa, kde mechanická zařízení, ocelové rámy nebo průmyslové panely vyžadují pevný a trvalý základ. Xiaoguo® je spolehlivá značka, produkty splňují příslušné normy kvality.

Modelka:QC/T 598-1999

Odeslat dotaz

Popis výrobku

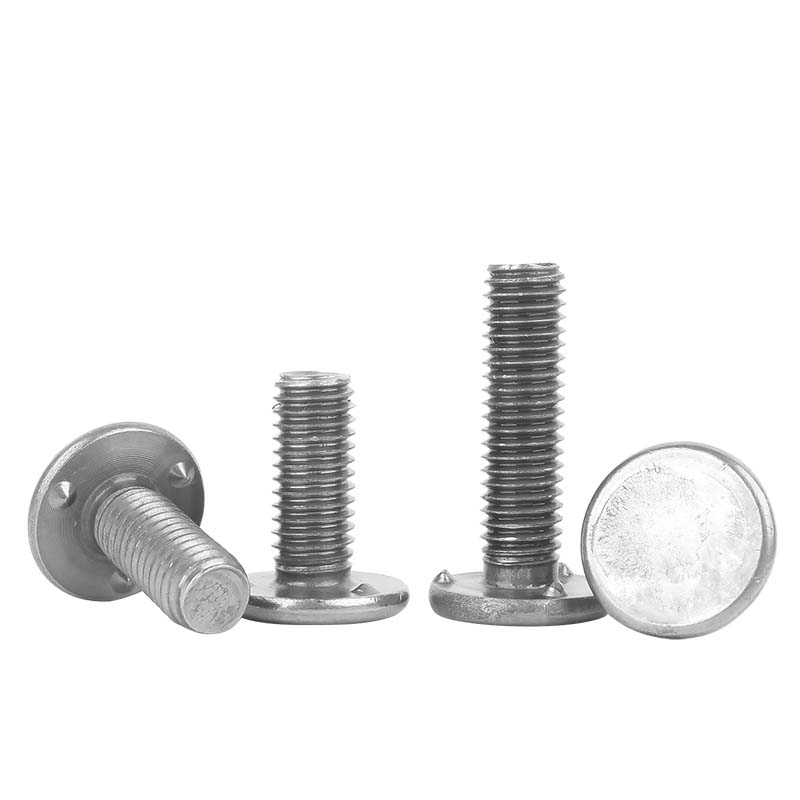

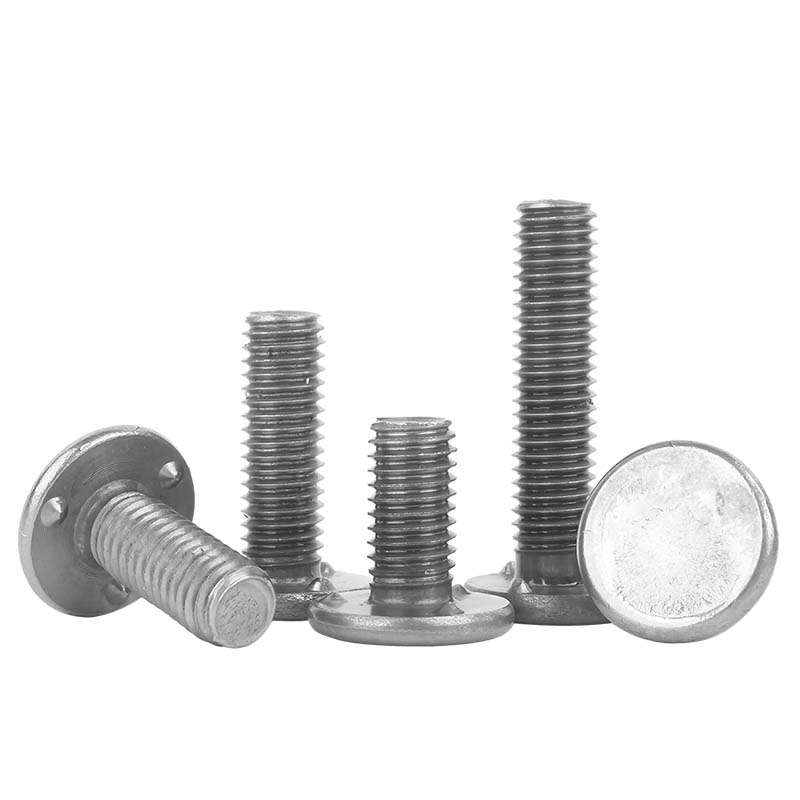

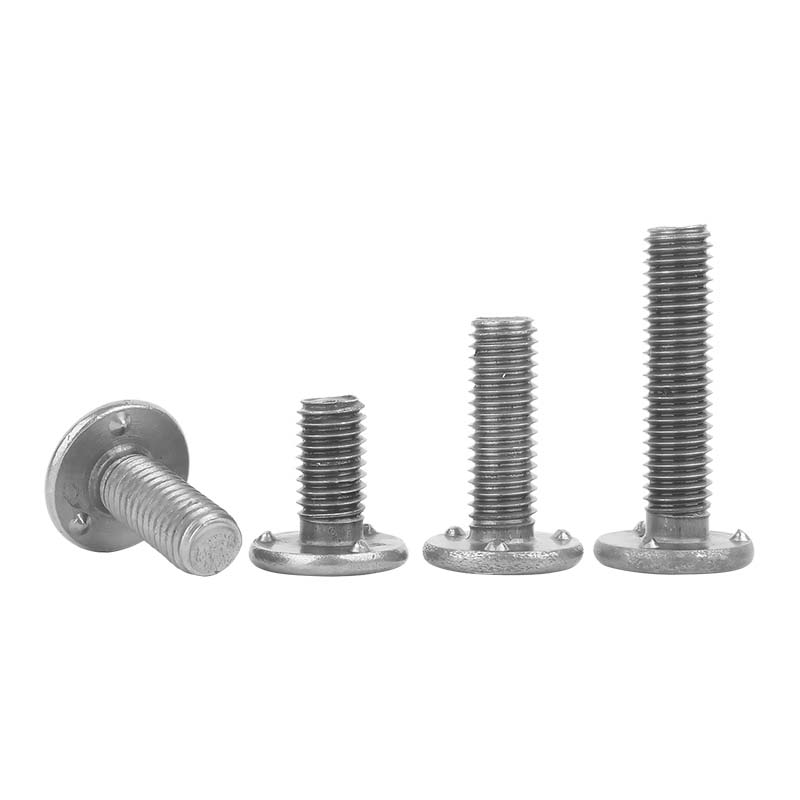

Hlava spodního svařovacího šroubu je kruhová, hladká a pravidelná, se svařovacími body a používá se ve scénářích, jako je svařování a fixace. Šroub je válcového tvaru s pravidelnými závity na povrchu. Vlákna jsou souvislá a stejnoměrná.

Parametry produktu

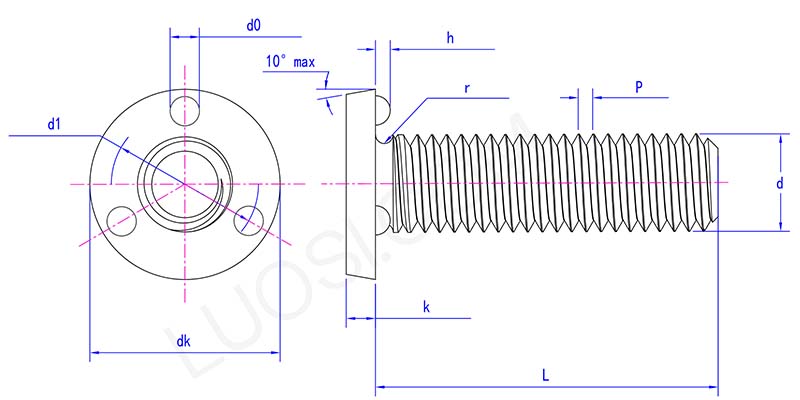

bottom projection weld screw parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Aplikace

Při stavbě projektů ocelových konstrukcí, jako jsou mosty a velké budovy, se používají přivařovací šrouby se spodní projekcí. Mohou zajistit, že všechny součásti ocelové konstrukce jsou bezpečně spojeny, schopné odolat velkému zatížení a namáhání a zaručují bezpečnost a stabilitu konstrukce budovy.

Potáž všech druhů mechanických zařízení se neobejde bez promítacích přivařovacích šroubů. Například různé součásti zařízení, jako jsou obráběcí stroje, motory a velké stroje, jsou pevně spojeny šrouby, aby byl zajištěn normální provoz strojního zařízení. Například během procesu montáže motoru se šrouby používají k přesnému spojení různých součástí, což zajišťuje stabilitu a spolehlivost motoru během provozu.

Projekční přivařovací šroub se používá v petrochemickém průmyslu. Pro připojení různých zařízení, jako jsou skladovací nádrže, potrubí, ventily atd., jsou zapotřebí speciální šrouby odolné proti vysokým teplotám a korozi. Tyto šrouby mohou zajistit stabilní provoz zařízení ve složitém chemickém prostředí a zabránit nehodám, jako jsou netěsnosti.

Funkce produktu

Svarové body spodních svařovacích šroubů lze použít k předběžnému přivaření šroubů k obrobku, což usnadňuje následné montážní operace. Šroub má pravidelné a průběžné jednotné závity, se kterými lze lícovatořechya další komponenty. Mohou být přizpůsobeny materiálům různých tlouštěk a splňují různé požadavky na montáž.
