Metrický šroub pro odporové projekční svařování

Metrický šroub pro odporové projekční svařování je speciálně navržen pro odporové bodové svařování. Malé výstupky na základně se během procesu svařování roztaví a vytvoří pevné spojení s kovovým povrchem. Společnost Xiaoguo® má k dispozici dostatek zásob.

Modelka:BS 7670-1-2004

Odeslat dotaz

Popis výrobku

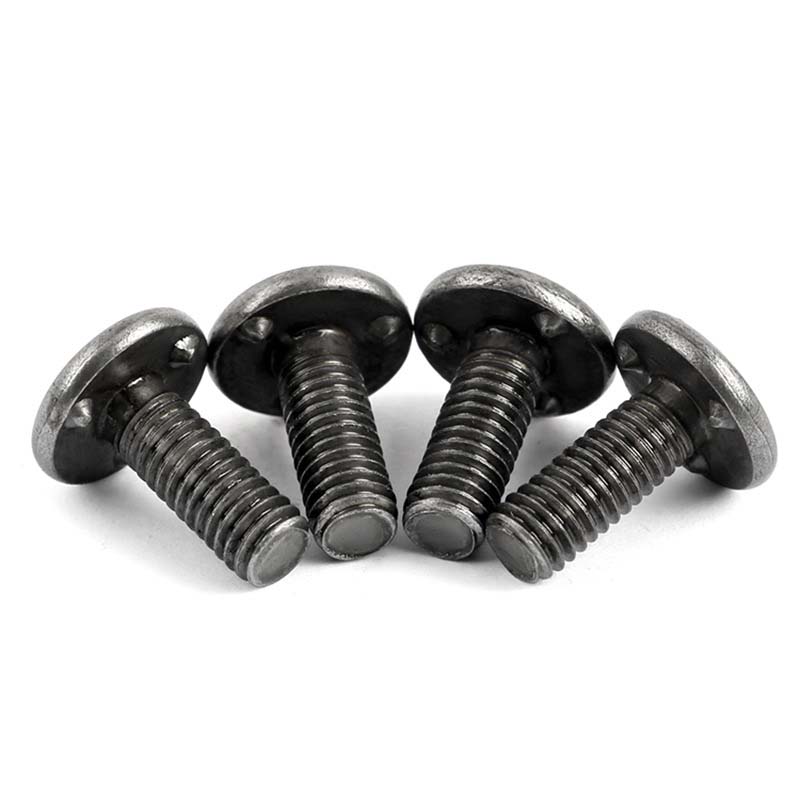

Metrický šroub pro odporové projekční svařování se skládá převážně z těla šroubu a hlavy se speciální konstrukcí výstupku. Část těla šroubu má standardní metrické závity, což je vhodné pro přizpůsobení odpovídajícímořechynebo součásti s vnitřním závitem.

Parametry produktu

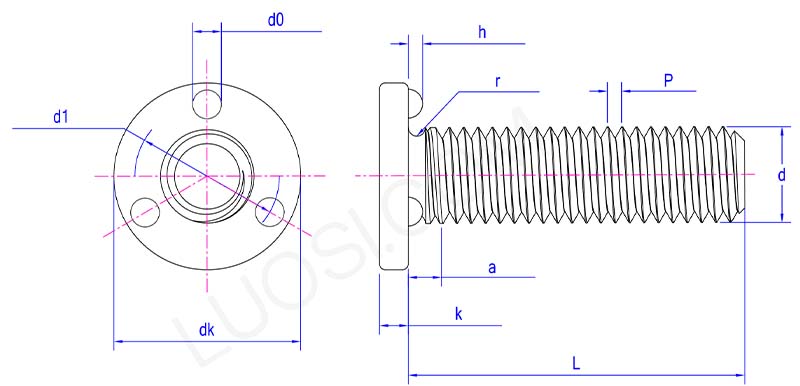

metric screw for resistance projection welding parameter

Po	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 max	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 max	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Vlastnosti produktu

Metrickým šroubem pro odporové projekční svařování jsou unikátní výstupky na hlavě. Tyto výčnělky mají pravidelné tvary a jednotné velikosti. Při svařování dokážou přesně koncentrovat proud, čímž zajišťují stabilní a spolehlivý svařovací proces a výrazně zvyšují kvalitu svařování. Díky koncentrované síle na výstupky má proces svařování relativně malý tepelný dopad na ostatní části obrobku.

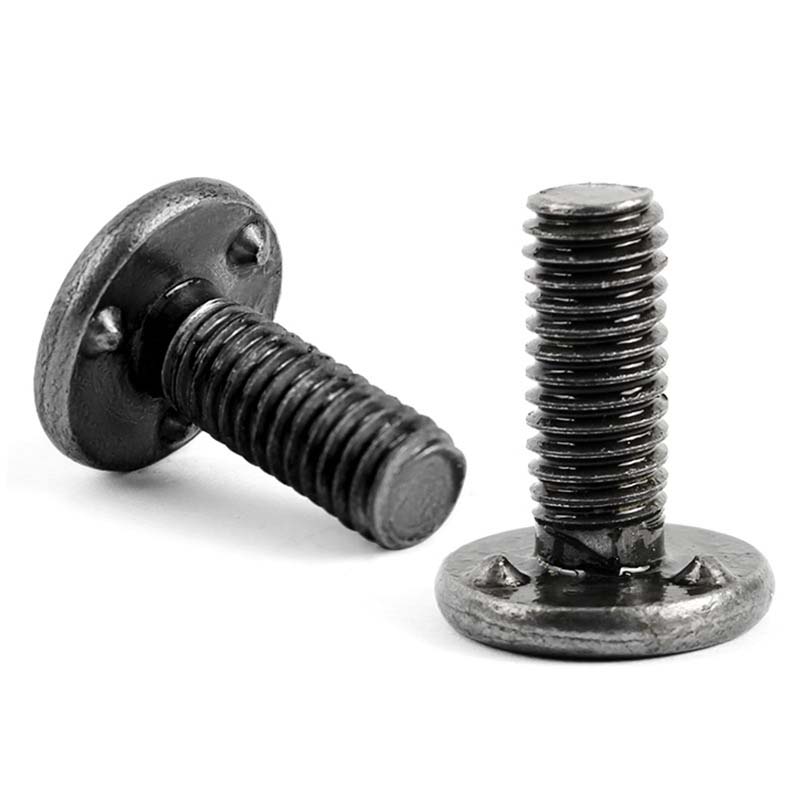

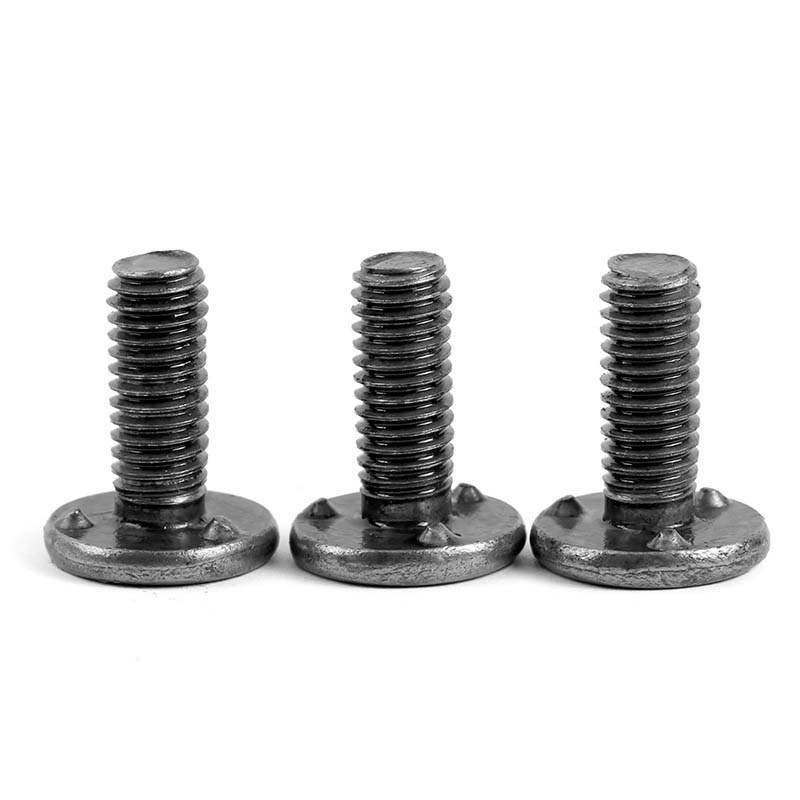

Tyto metrické šrouby mají v blízkosti hlavy tři malé výstupky. Pomocí svářecí pistole je přitiskněte na kov. Výstupky okamžitě zaměří teplo, roztaví bod a způsobí, že se hlava šroubu spojí s povrchem. Tím se rychle vytvoří pevný, zapuštěný závitový hrot.

Ve srovnání s konvenčním svařováním vyžaduje projekční svařovací šroub speciální svařovací pistoli, ale je čistší / rychlejší než svorníky pro obloukové svařování. Není potřeba ochranný plyn nebo keramické rozpěrky. Plug-in svařování může přesně kontrolovat svarové body, což zajišťuje vždy konzistentní výsledky.

Metrický šroub pro odporové projekční svařování lze použít pro údržbová dvířka vzduchotechnických potrubí. Použijte je pro odporové bodové svařování, kterým lze dosáhnout trvalého uzamčení. Okolo otvoru přivařte šrouby M4. Upevněte revizní dvířka pomocí pojistné podložky. Při každé čtvrtletní výměně filtru se závity neuvolní. Snížit požadavky na údržbu o 90 %.
