Projekční šroub pod svárem

Promítací podvařovací šrouby vyráběné továrnou Xiaoguo® jsou speciálně navrženy pro náročné svařovací operace. Ve výrobních závodech se běžně používají k upevnění velkých součástí, jako jsou části motoru nebo části rámu. Splňují implementační standard QC/T 598-1999.

Modelka:QC/T 598-1999

Odeslat dotaz

Popis výrobku

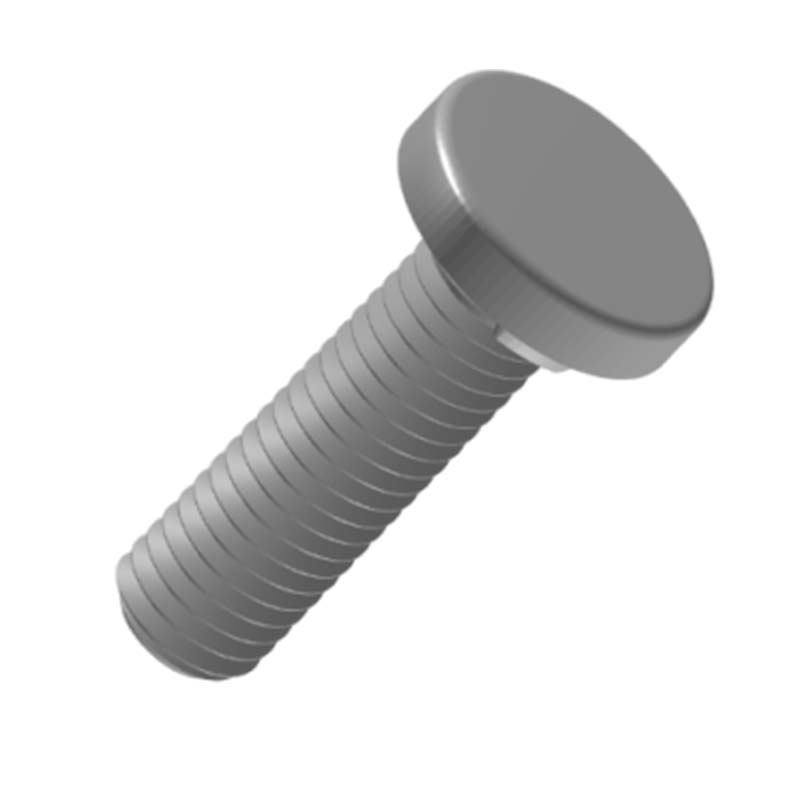

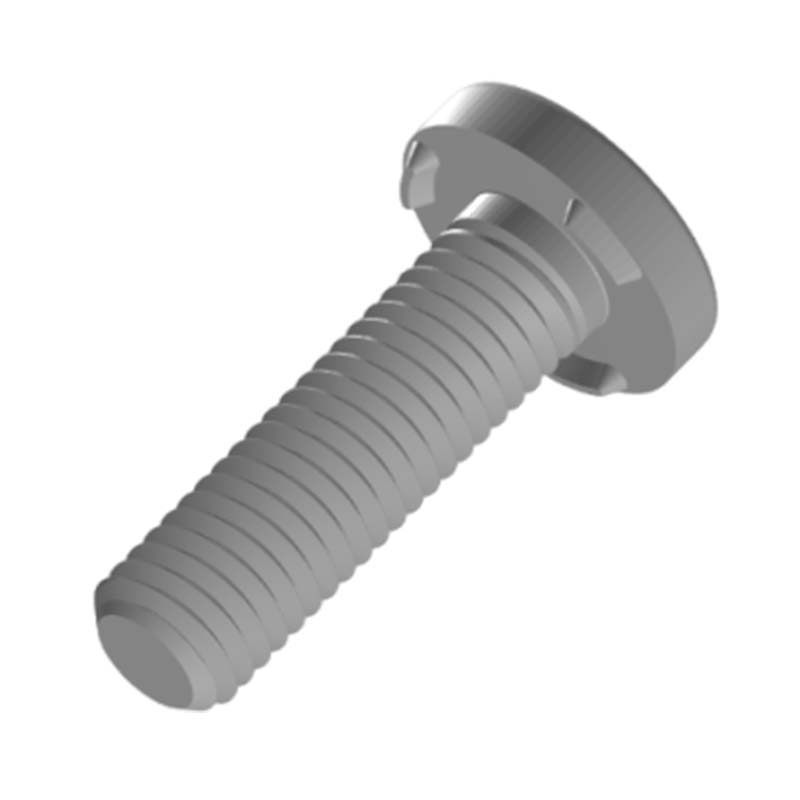

Hlava projekčního podvařovacího šroubu je ve tvaru kulaté desky, jednoduchá a pravidelná; šroub je rovný a povrch má stejnoměrné a souvislé závity, které se používají ke spolupráci s maticemi a dalšími součástmi k dosažení utažení. Celkový design je jednoduchý a praktický.

Aplikace

Tento přivařovací šroub se používá v obecné mechanické montáži. Například zařízení, jako jsou obráběcí stroje a zemědělské stroje, se používají k připojení skříně, základny a nekritických součástí převodovky. Jejich stabilita zajišťuje hladký chod zařízení.

Projekční podvařovací šroub se používá v nábytkářském průmyslu. Při montáži stolů, židlí a korpusů skříněk jsou pevné panely a rámy bezpečně upevněny. Kulaté hlavy nevyčnívají, zabraňují poškrábání a zajišťují bezpečnost a estetiku každodenního používání. Mohou být také použity pro opravy budov. Provizorní budovy, lehké ocelové konstrukce nebo upevnění dveří a oken, stejně jako plotů, lze pomocí těchto metod rychle spojit, aby byly splněny požadavky na nosnost základů a instalaci.

Projekční přivařovací šroub je pevně svařen a má stabilní spojení. Prostřednictvím metody svařování,šroublze těsně kombinovat se svařovaným dílem a vytvořit tak velmi silnou pevnost spojení. Je méně pravděpodobné, že se uvolní než běžné šroubové spoje. Zvětšují kontaktní plochu se svařovaným dílem. Při utahování matice dokážou rovnoměrněji rozložit tlak a snížit tlak na povrch svařovaného dílu, čímž zabraňují poškození nebo deformaci svařovaného dílu.

Parametry a vlastnosti produktu

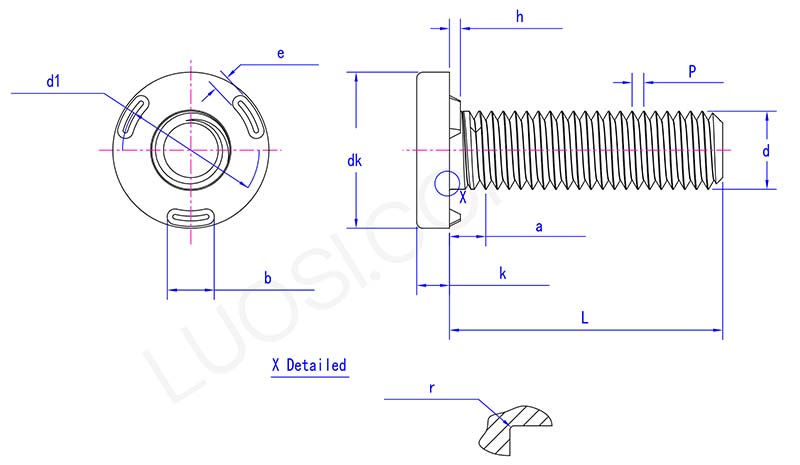

projection underweld screw parameter

Po	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
max	3.2	4	5	5

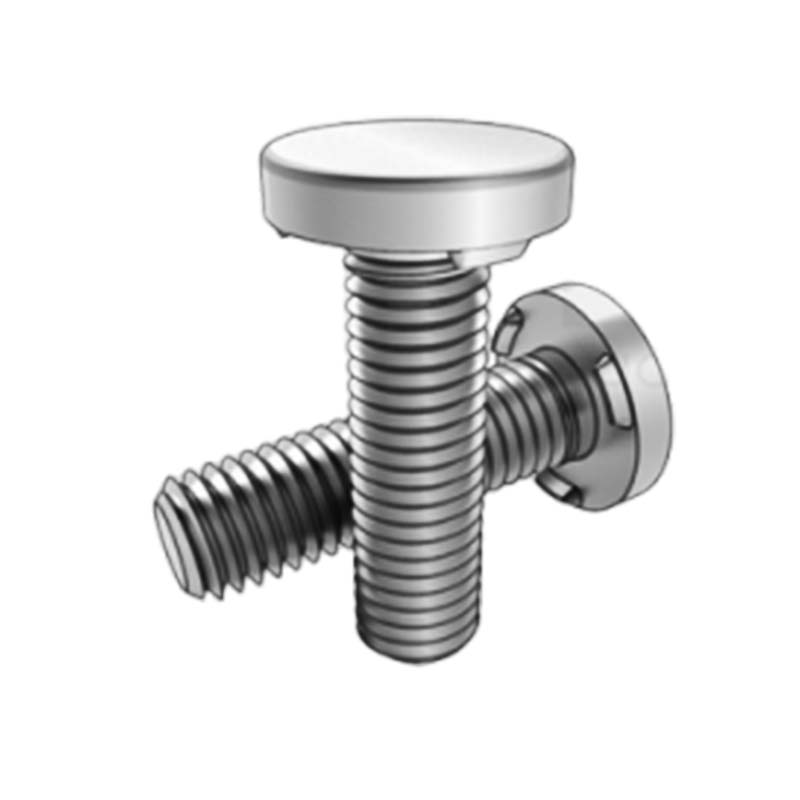

Struktura projekčního podvařovacího šroubu je velmi stabilní. Kulatá hlava je svisle spojena se šroubem a tvoří těsné spojení. Při působení síly může účinně rozložit tlak a je nepravděpodobné, že by se deformoval nebo zlomil, což zajišťuje spolehlivost spojení. K provozu lze použít běžné klíče a další nástroje. Není potřeba žádné speciální vybavení. Instalace a demontáž je poměrně snadná, takže je vhodná pro pozdější údržbu a seřizování.
