Přivařovací šrouby se spodní projekcí

Navařovací šrouby spodního výběžku lze pevně přivařit na kovové povrchy. Má závity na horní straně a lze jej použít pro spojování dílů. Jsou vhodné pro těžké stroje, ocelové konstrukce nebo průmyslová zařízení vyžadující pevnou a trvalou fixaci. Společnost Xiaoguo® nabízí praktické možnosti.

Modelka:QC/T 598-1999

Odeslat dotaz

Popis výrobku

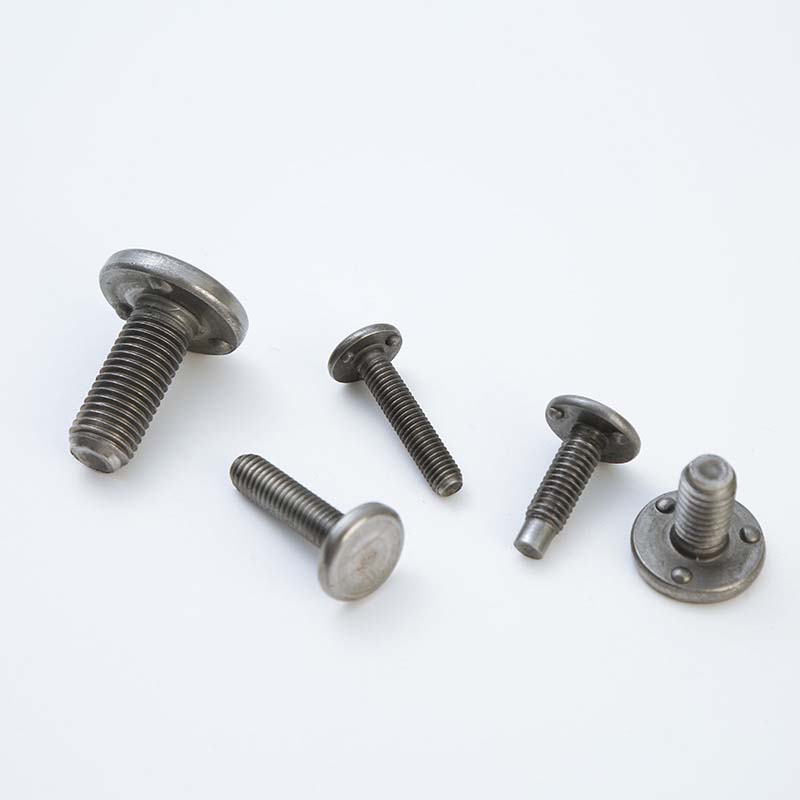

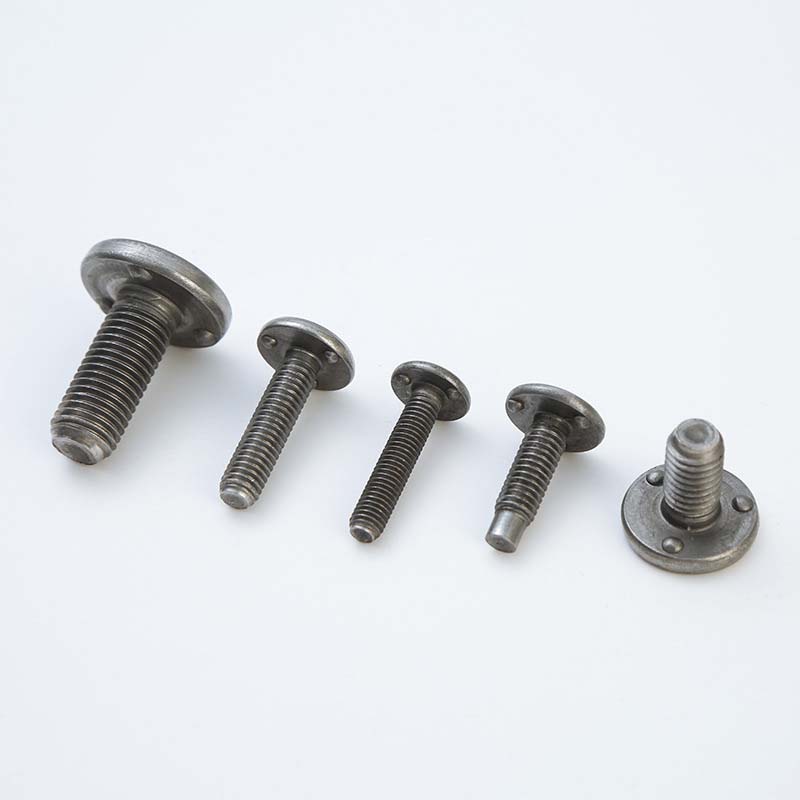

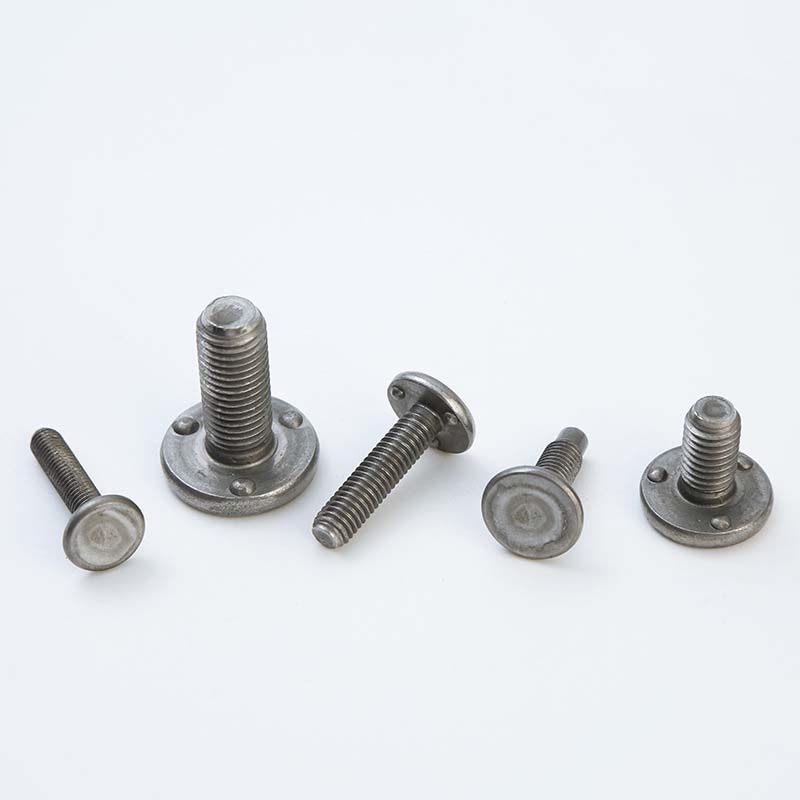

Hlava svařovacích šroubů spodního výběžku je kruhového tvaru a má malé svařovací body. Šroub je válcového tvaru a na jeho povrchu jsou vyryty pravidelné a jemné závity. Na výběr jsou v různých velikostech.

Aplikace

Projekční svařovací šroub se používá při výzdobě budov. Ve výzdobě interiérů se tyto šrouby používají k upevnění dveří a oken, dekorativních panelů, stropních trámů a dalších součástí; v některých malých spojovacích částech objektů ocelových konstrukcí je lze použít i pro spojení. Jsou velmi pohodlné.

bottom projection weld screws parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3

Přivařovací šrouby spodního výběžku se používají také ve strojírenském průmyslu. Jsou použitelné pro celkovou montáž mechanických zařízení, jako je spojování součástí v malých strojích a přístrojích, zajišťující, že každá část strojního zařízení zůstává během provozu ve fixní poloze a pracuje stabilně.

Tento projekční přivařovací šroub se používá při montáži elektronických zařízení. Pro spoje některých krytů elektronických zařízení a vnitřních podpěr, které mají vysoké požadavky na vzhled a vyžadují určitou pevnost utažení, je tento typ šroubu docela vhodný. Zajišťuje stabilní spojení bez ovlivnění vzhledu zařízení.

Funkce produktu

Přivařovací šrouby spodního výběžku mají po instalaci relativně hladký povrch, takže je méně pravděpodobné, že poškrábou lidi nebo jiné předměty. Svařovací body na hlavě lze použít k předvařeníšroubna konkrétní součást, což usnadňuje následnou montáž. Přesnost závitu je vysoká, což umožňuje těsné spojení s odpovídající maticí, poskytuje spolehlivý upevňovací účinek a udržuje dobrý výkon spojení i po vícenásobné demontáži a opětovné montáži.
