Horní projekční přivařovací šroub

Svařovací šroub s horním výstupkem je speciálně navržen pro čelní svařování na tupo. Povrch šroubu obsahuje malé výstupky, které se mohou roztavit a spojit s kovovým povrchem. Jsou vhodné pro automobilové komponenty, elektrické rámové díly nebo kovové panely. Dodavatel Xiaoguo® poskytuje vzorky zdarma.

Modelka:Q 199-1999

Odeslat dotaz

Popis výrobku

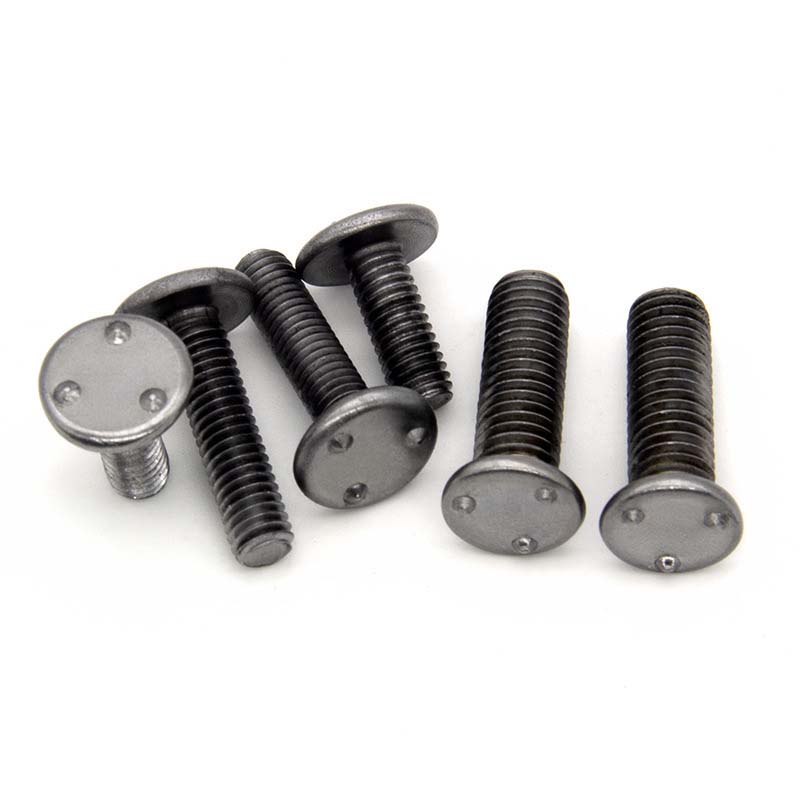

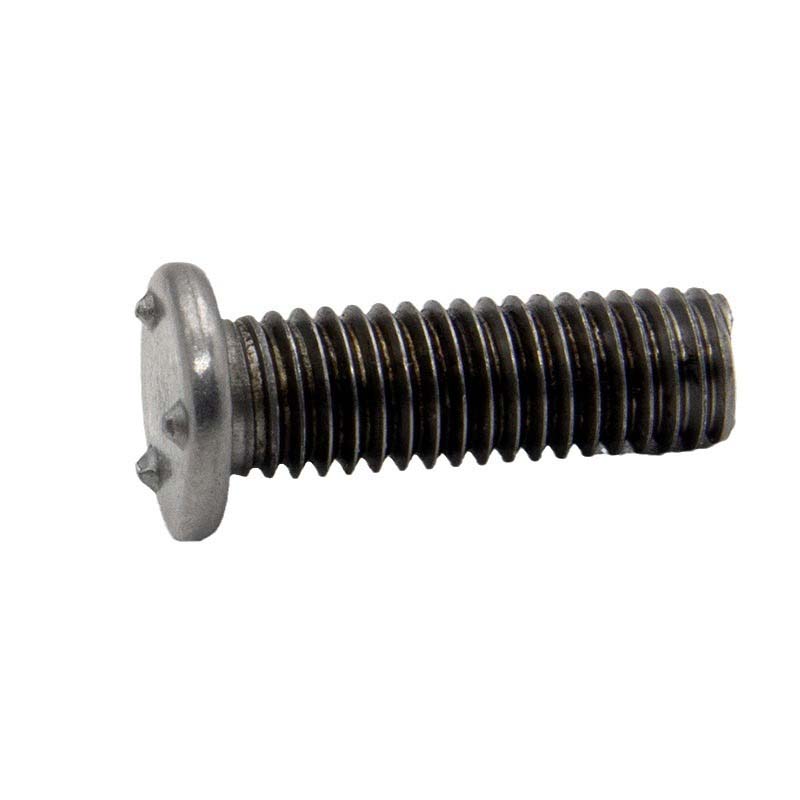

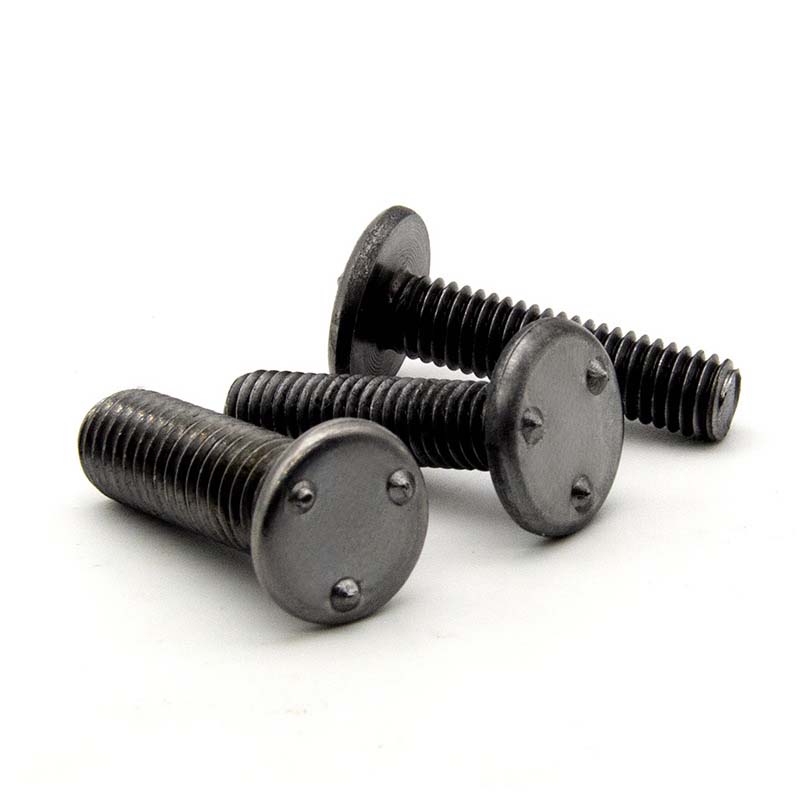

TSvařovací šroub s horním výstupkem se skládá převážně ze šroubu a hlavy s vyčnívající svařovací plošinou. Šroubová část má standardní závity a na horní straně je specifický počet a tvar navařených výstupků, které jsou všechny stejně vysoké.

Výhody a aplikace

Tento svařovací šroub s hrotem přes hlavu je pevný a účinný. Během procesu svařování se proud soustředí na konvexní svařovací platformu, což umožňuje pevné spojení šroubů a svařovaných dílů dohromady v mnohem kratší době než u běžných metod svařování. Tři konvexní svařovací stanice mohou pomoci šroubům automaticky najít jejich správnou polohu.

Svařovací šrouby s horní projekcí se používají v automobilovém průmyslu. Při výrobě karoserií automobilů se tento typ šroubu široce používá pro spojování různých součástí. Například při montáži autosedaček. Nejprve je šroub přivařen ke karoserii pomocí vyčnívajícího svařování. Poté jsou instalační otvory sedadla zarovnány se šroubem a je utažena matice, která sedadlo bezpečně upevní a zajistí, že se sedadlo nebude třást během pohybu vozu.

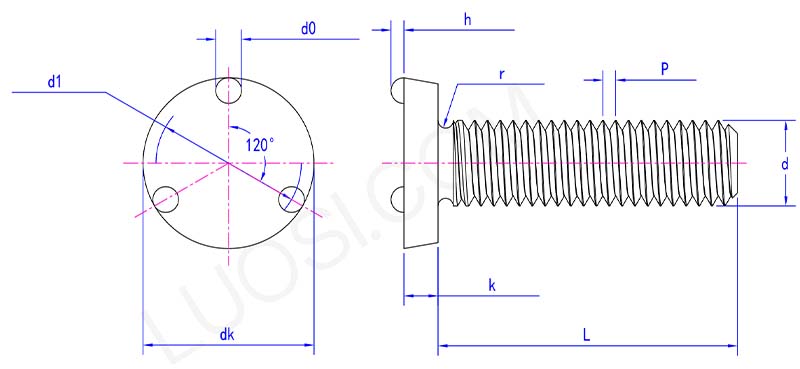

top projection weld screw parameter

Po	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	11.5	12.5	14.5	19	21	24
dk min	11.23	12.23	14.23	18.67	20.67	23.67
k max	2	2.5	2.5	3.5	4	5
k min	1.75	2.25	2.25	3.25	3.75	4.75
r min	0.2	0.2	0.3	0.3	0.4	0.4
d1 max	8.75	9.75	10.75	14.25	16.25	18.75
d1 min	8.5	9.5	10.5	14	16	18.5
h max	1.25	1.25	1.25	1.45	1.45	1.65
h min	0.9	0.9	0.9	1.1	1.1	1.3
d0 max	2.6	2.6	2.6	3.1	3.1	3.6
d0 min	2.4	2.4	2.4	2.9	2.9	3.4

Přivařovací šroub se používá při výrobě kuchyňských spotřebičů. Během výrobního procesu kuchyňských spotřebičů, například při výrobě zařízení, jako jsou trouby, mikrovlnné trouby a myčky nádobí, se používají. Při instalaci podpěr topných trubek, vodítek podnosů a dalších součástí uvnitř trouby budou nejprve přivařeny na vnitřní vložku nebo vnější plášť trouby a poté budou odpovídající součásti upevněny našroubováním na závitové části trouby.šrouby.

Vlastnosti produktu

Nejvýraznějším rysem svařovacího šroubu s horním výstupkem je jeho jedinečná vyčnívající svařovací platforma na hlavě. Tyto bodové svařovací stroje mají pravidelné tvary a jednotné velikosti. Během procesu svařování dokážou přesně koncentrovat proud a zajistit tak stabilní a spolehlivý výsledek svařování se zaručenou kvalitou svařování. Díky přítomnosti konvexní svařovací stanice je poškození povrchu svařovaných dílů během procesu svařování relativně malé a vzhled a výkon svařovaných dílů lze lépe udržovat.
