Pojistný kroužek kulaté drátěné pojistné kroužky

Následuje úvod do principu fungování pojistných kroužků kruhových drátěných pojistných kroužků.

1.Strukturální základ

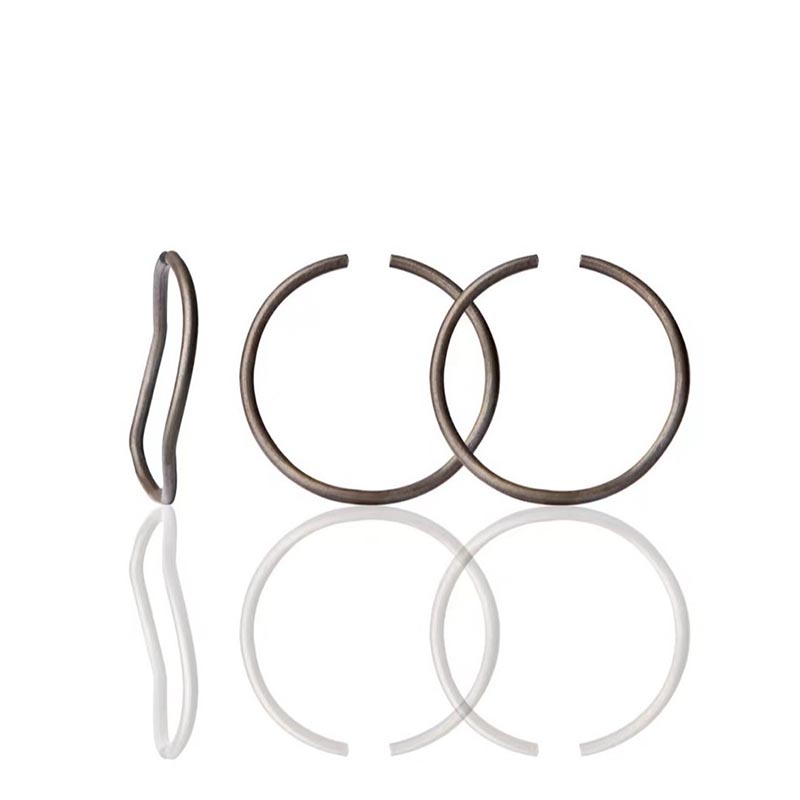

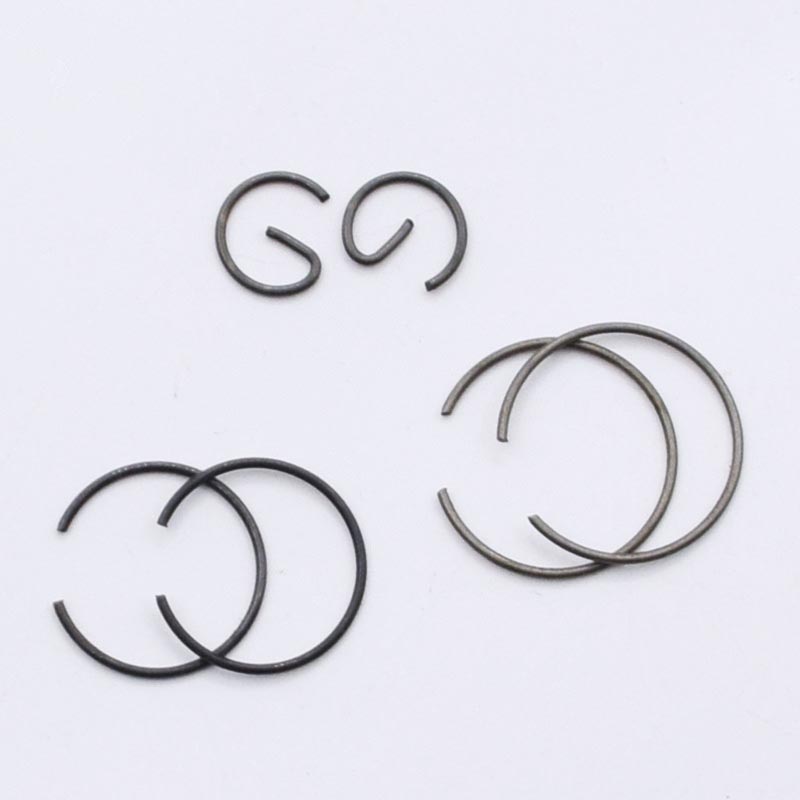

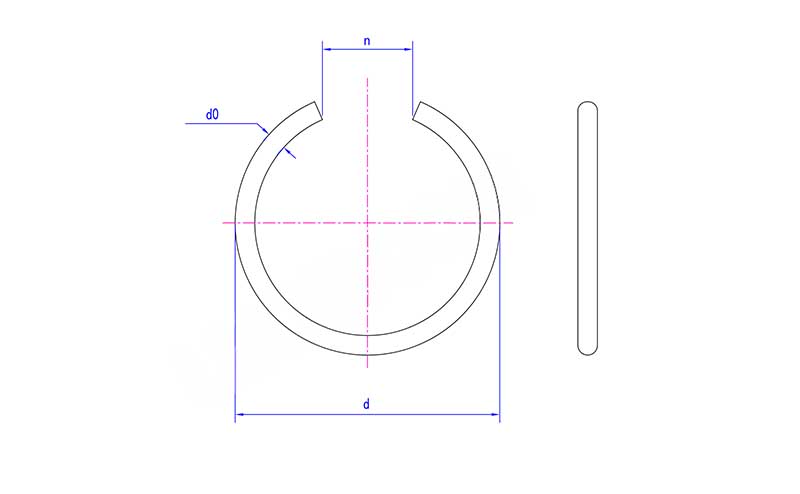

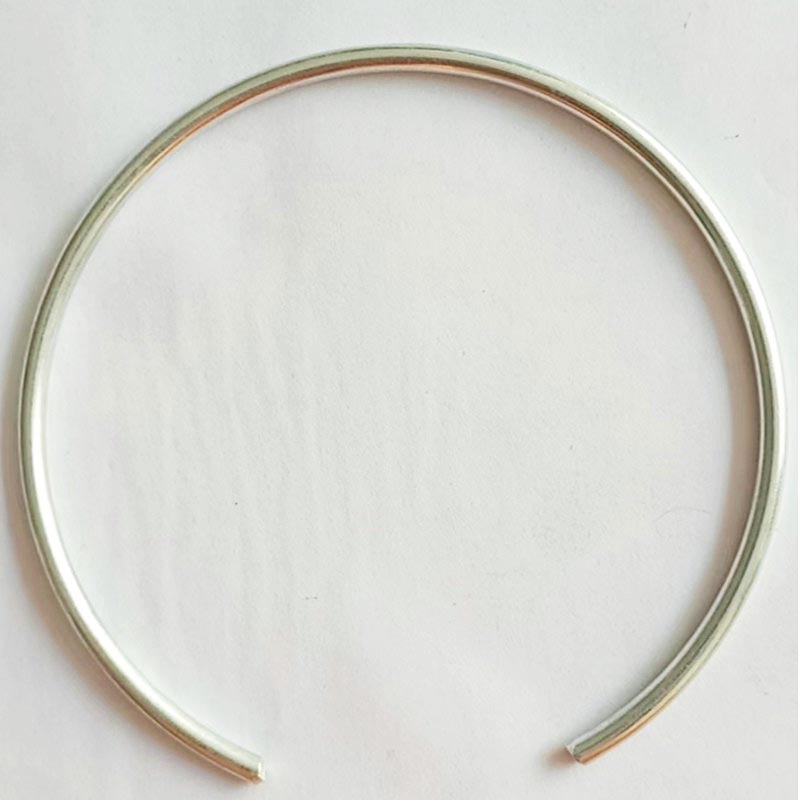

Kruhové pojistné kroužky kruhového drátu Circlip jsou vytvořeny navinutím drátu z pružinové oceli kruhového průřezu do kruhového kroužku s otvorem.

Ve volném stavu je jeho vnější průměr o něco větší než průměr instalačního otvoru terče. Vzhledem k tomu, že průřez je kruhový, nemá celý prstenec žádné ostré hrany, a proto během instalace nebo používání nepoškrábe stěnu otvoru nebo protilehlé části.

2. Proces instalace

Komprimovat

Pomocí kleští s nástrčnými čelistmi uchopte oba konce otvoru a silou kleště stlačte. V tomto okamžiku jsou pojistné kroužky kruhového drátu pojistné kroužky radiálně stlačeny, jeho vnější průměr se zmenší a přemění se na kruhový kroužek, který je menší než průměr instalačního otvoru.

Vložte do otvoru

Ve stlačeném stavu vložte pojistný kroužek jako celek do otvoru a zatlačte jej do předem obrobené kruhové drážky.

Uvolnění

Uvolněte zajišťovací svorku. Přídržný kroužek ztrácí vnější silové omezení a v závislosti na své uložené elastické potenciální energii se roztahuje směrem ven.

Protože je vnější průměr ve volném stavu větší než průměr otvoru, pojistný kroužek těsně zapadne do dna drážky a nelze jej z otvoru vytáhnout.

Dokončení polohování

Po vložení přídržného kroužku do drážky se uvnitř otvoru vytvoří hladká prstencová nášlapná plocha. Část, která má být umístěna, by měla být těsně připojena k tomuto stupni, čímž je omezena na určitou axiální polohu v otvoru a nemůže se posunout směrem ven.

3.Rozdělení základního pracovního principu

Volný stav: Vnější průměr > Průměr díry, nelze přímo vložit do díry

Stlačený stav: Vnější průměr < Průměr otvoru (s využitím elastické deformace), zajišťovací pružina působí silou, průměr se zmenšuje

Vložte do slotu: Udržujte stlačený stav a odešlete do drážky

Po uvolnění, pracovní stav: Vnější průměr se obnoví > Průměr otvoru (omezený stěnou drážky), pružná vratná síla se přemění na radiální tlak, což způsobí, že pojistné kroužky kruhového drátu pojistné kroužky těsně přilnou ke dnu drážky
