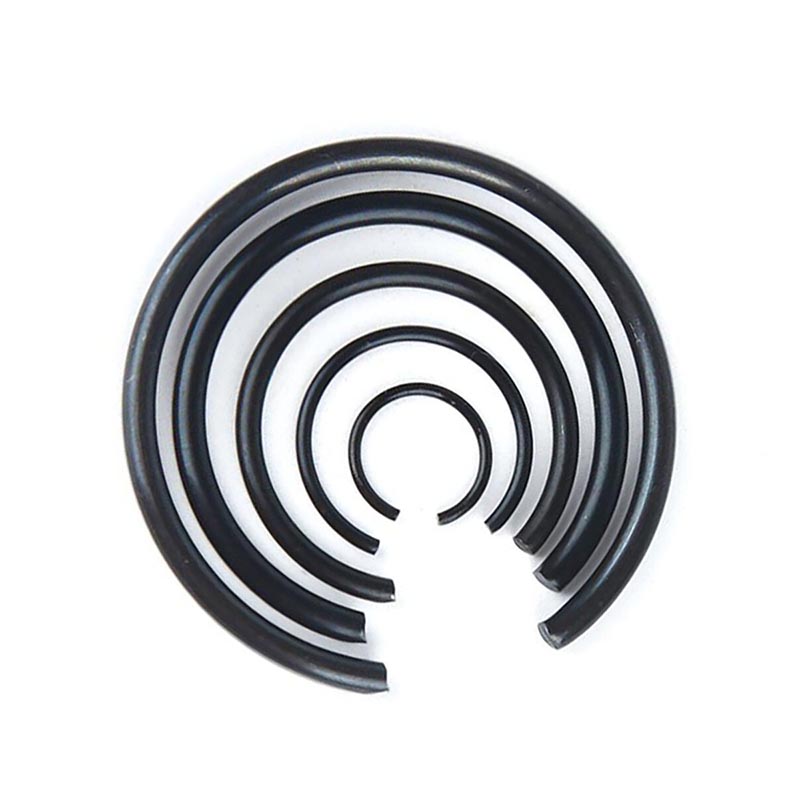

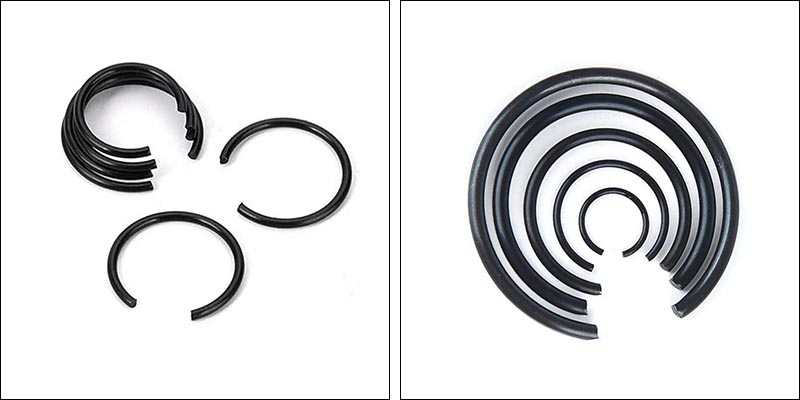

Kulaté drátěné pojistné kroužky hřídele

Zaoblené hrany kulatých drátěných Snap Rings Shafts vyráběné továrnou Xiaoguo® jsou bez otřepů, což zabraňuje poškrábání dílů během používání a zajišťuje bezpečnost a spolehlivost celého procesu montáže.

Odeslat dotaz

Popis výrobku

Hřídele kulatých drátěných pojistných kroužků jsou typem axiálního polohovacího spojovacího prvku s jednoduchou strukturou, nízkou cenou a snadnou instalací. Vyrábějí se navíjením a řezáním drátů z pružinové oceli kruhového průřezu a jejich tvar je prstenec ve tvaru C s otvorem. Využitím své vlastní pružnosti mohou zapadnout do půlkruhových drážek na hřídeli a vytvořit „rameno“ pro upevnění součástí, jako jsou ložiska a ozubená kola, a zabránit jim v axiálním pohybu na hřídeli.

Struktura jádra a princip instalace

Spoléháním na pružnou deformaci se kulaté drátěné západkové kroužky s vnějším průměrem větším, než je průměr dříku, při instalaci roztáhnou, zapadnou do půlkruhové drážky v horní části dříku a po uvolnění se zcela odrazí ke dnu drážky, aby se dosáhlo fixace.

Typ otevírání

Dělí se na dva typy: jeden s otvorem pro nástroj (který lze sestavit a demontovat pomocí uzamykacích kleští) a druhý bez otvoru (pro usnadnění montáže se na konci obvykle ponechává specifický úhel upínání řezu).

Tvar průřezu

Použití kulatého drátu ostře kontrastuje s pojistnými kroužky čtvercového/obdélníkového průřezu vytvořenými lisováním.

Výhody produktu

Vezmeme-li v úvahu konstrukční vlastnosti hřídelí s kulatými drátěnými pojistnými kroužky, jsou demonstrovány následující hlavní výhody a vlastnosti:

Vysoká hodnota za peníze

Hřídele kulatých drátěných pojistných kroužků jsou vyrobeny z ocelového drátu jako suroviny, který nevytváří téměř žádný okrajový nebo rohový odpad. Tím se vyhnete vysokým nákladům na formy a je to ekonomická a efektivní možnost.

Snadná instalace

Montáž a demontáž lze obvykle provést pomocí standardních uzamykacích kleští, což přispívá ke zvýšení efektivity montáže a údržby.

Kompaktní prostor

Má kompaktní design a nezabírá mnoho místa na hřídeli nebo uvnitř otvoru. Díky tomu se dobře hodí do úzkých míst, kde je omezený prostor.

Nosné charakteristiky

To, kolik tahu dokáže zvládnout, je obvykle menší než to, co získáte s kruhovými nebo obdélníkovými typy průřezů. Hodí se tedy spíše pro lehkou až střední zátěž.

Výběr materiálu

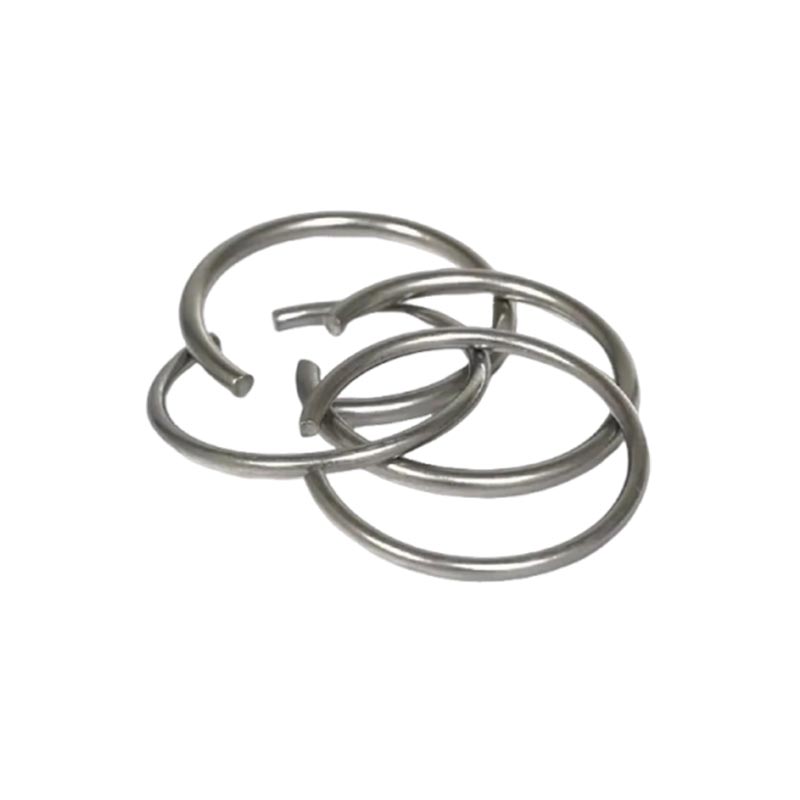

Hřídele kulatých drátěných pojistných kroužků se běžně vyrábí z pružinové oceli nebo nerezové oceli. Můžete si také vybrat povrchové úpravy, jako je černý oxid nebo fosfátování, abyste jim poskytli určitou ochranu proti korozi.

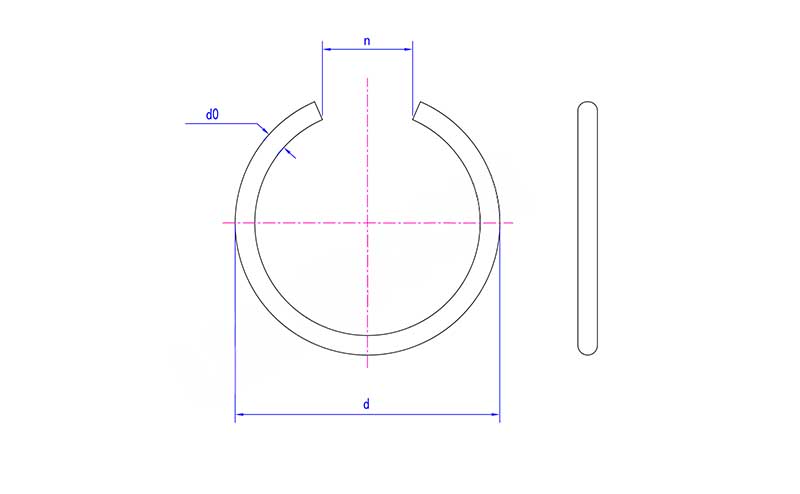

Round Wire Snap Rings Shafts

Po	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
