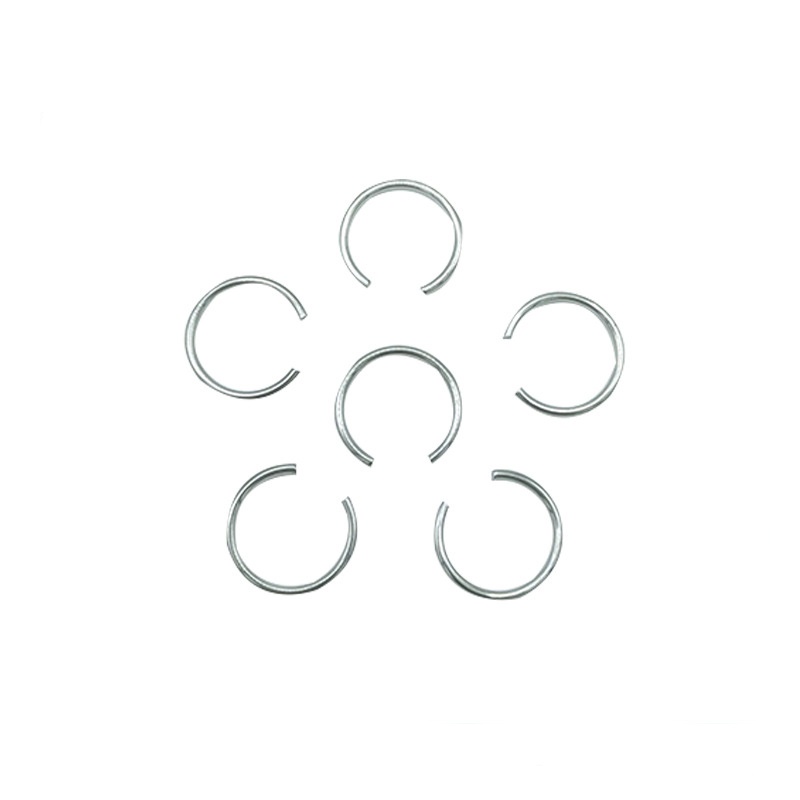

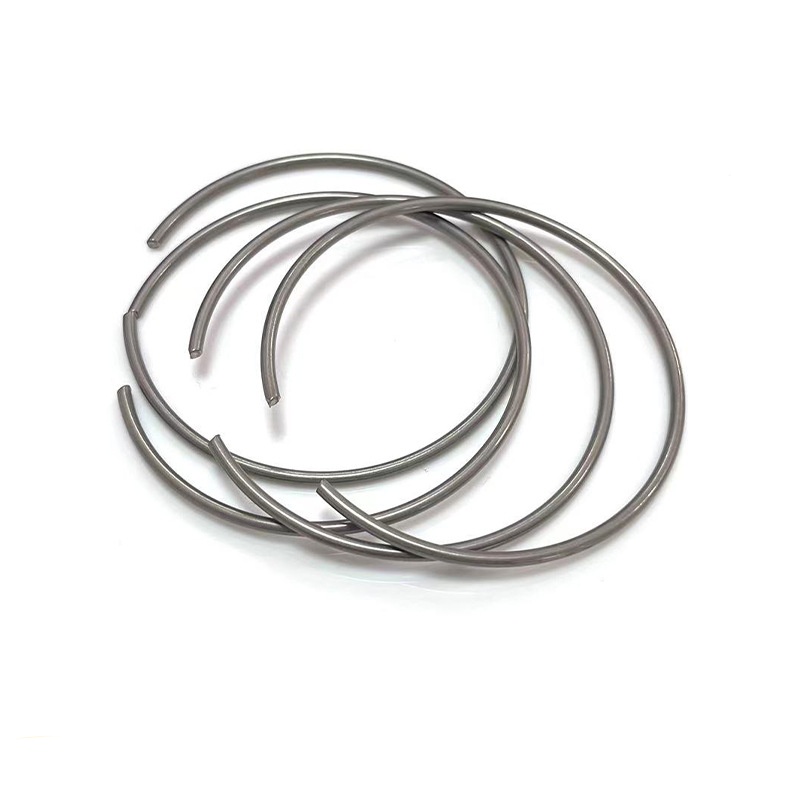

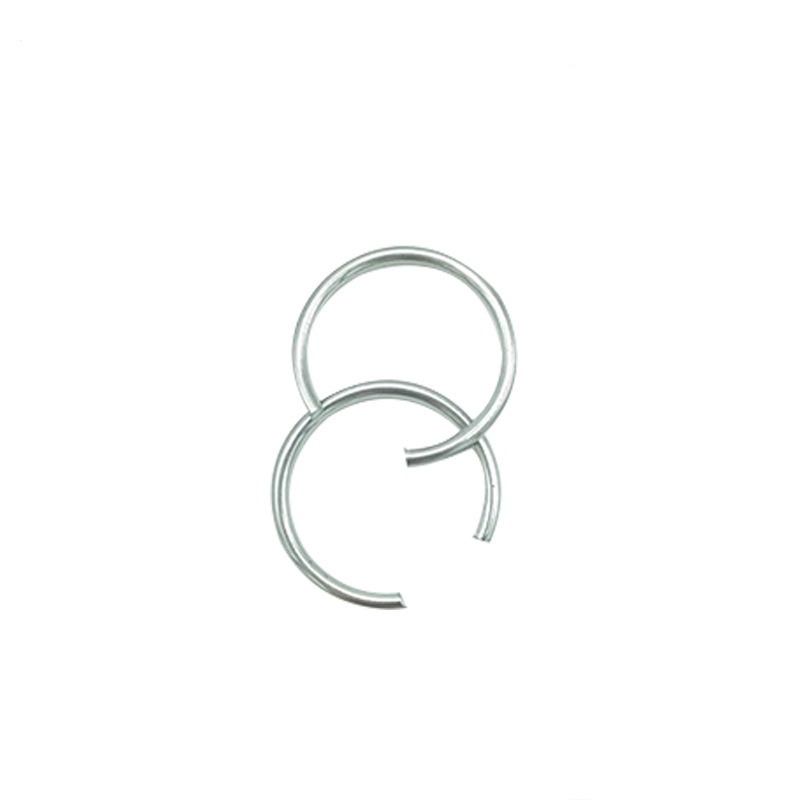

DIN 7993 Vnitřní pojistné kroužky

Pravidelnost vnitřních pojistných kroužků DIN 7993 je poskytována pro usnadnění odkazování technických techniků. Klíčovým bodem je prodloužení životnosti produktu a snížení nákladů na výměnu.

1. Vizuální kontrola (s lupou)

Pro kontrolu povrchu vnitřních pojistných kroužků DIN 7993 použijte lupu se zvětšením 10x nebo větším. Zvláštní pozornost věnujte oblastem s koncentrací stresu. Vzhled spony by měl být jednotný a bezchybný.

Trhlina: Povolená hloubka trhliny ≤ 0,02 mm

Škrábance: Silné škrábance jsou klasifikovány jako nekvalifikované.

Koroze: Pokud se objeví červená rez, znamená to, že antikorozní ochrana selhala. Součást by měla být okamžitě vyměněna.

2. Kontrola deformací a rovinnosti

Zkroucení: Umístěte vnitřní pojistné kroužky DIN 7993 na rovný povrch a zkontrolujte, zda nedošlo k nějakému plošnému zkroucení. Mělo by být ploché a nemělo by na něm být žádné viditelné deformace.

Trvalá deformace: Spona ztratila svůj původní tvar.

Spirálové zkreslení: Způsobeno nesprávným použitím nástrojů během instalace, což má za následek uvíznutí předmětu a jeho zkroucení kolem vlastní osy.

3. Kontrola elasticity a tahu

Elastický útlum/ztráta tahu: Vnitřní pojistné kroužky DIN 7993 se po stlačení neodrážejí násilně nebo je vidět, že se při jemném zatlačení rukou po instalaci do drážky výrazně chvějí.

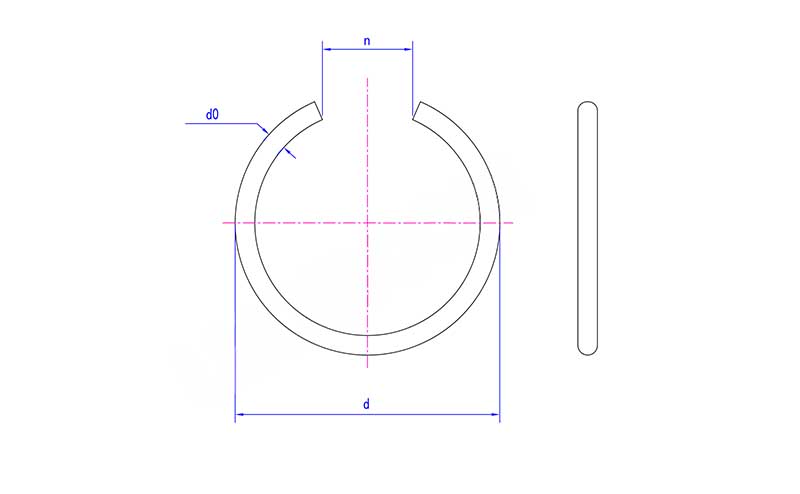

4. Kontrola rozměrů

Odchylka vnějšího průměru: rozsah tolerance ±0,05 mm

Odchylka vnitřního průměru: Různé rozsahy specifikací odpovídají různým rozsahům tvrdosti.

Vůle otvoru: Axiální posunutí nesmí překročit 0,15 mm.

5.Spolupracujte s kontrolou drážek

Při každé údržbě by se měly zkontrolovat i drážky uvnitř otvorů.

Opotřebení/prodloužení drážky: Pomocí posuvného měřítka změřte průměr drážky a ověřte, zda zůstává ve standardním tolerančním rozsahu.

Poškození okraje drážky: Zkontrolujte boční stěny a okraje drážky. Pokud se vyskytnou otřepy, příruby, poškození zmáčknutím nebo zkosením, je třeba odpovídající díly obnovit nebo vyměnit.

Poškození dna drážky: Na dně drážky jsou škrábance, koroze nebo nahromadění materiálu.

Zablokování průchodu oleje: V blízkosti drážky jsou úlomky nebo cizí předměty.

6. Koordinovaně zkontrolujte stav součásti

Součásti umístěné svorkami také ovlivní silové poměry DIN 7993 Vnitřní pojistné kroužky.

Povrchové opotřebení: Čelní strana součásti v kontaktu s upínacím kroužkem vykazuje nerovnoměrné opotřebení, stupňovité opotřebení nebo vtlačení.

Odpovídající zkosení koncové plochy/oblé rohy: Pokud jsou zkosení nebo zaoblené rohy příliš velké, sníží se skutečná efektivní oblast přenášení síly spony.
