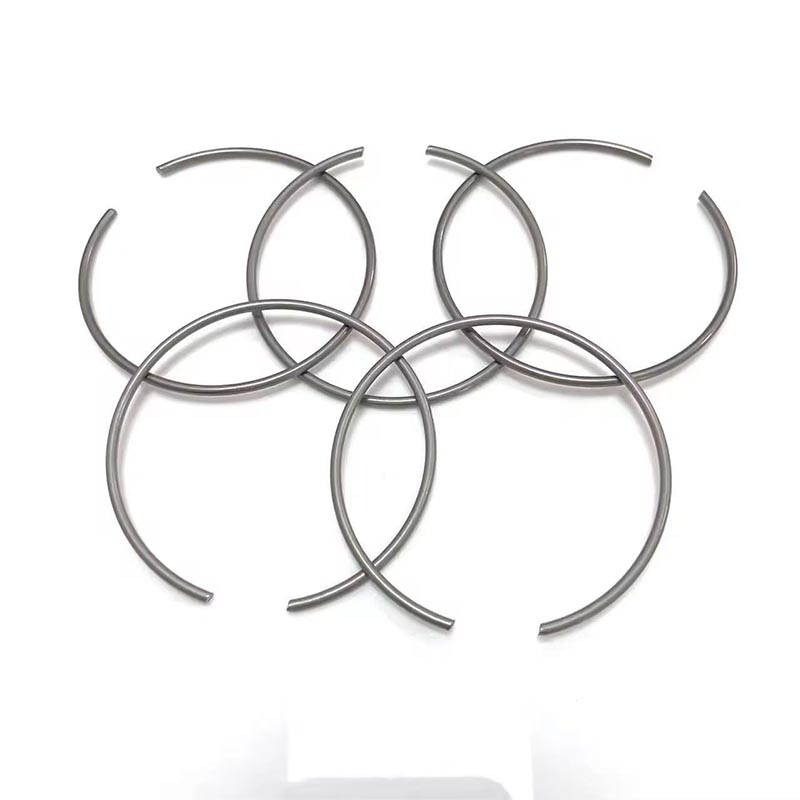

Kulatý drát C klipy Vnitřní pojistné kroužky

Vnitřní pojistné kroužky Round Wire C Clips vyráběné továrnou Xiaoguo® se snadno instalují a vyjímají bez složitých postupů. Jsou velmi vhodné pro montáž ve velkém měřítku, zvyšují efektivitu práce a šetří náklady.

Odeslat dotaz

Popis výrobku

Toto jsou pokyny k instalaci vnitřních pojistných kroužků Round Wire C Clips, které jsme shrnuli. Je určen pro referenci pro inženýrské techniky a operátory na místě.

1.Předinstalační kontrola

Vnitřní pojistné kroužky kulatého drátu C klipy musí být instalovány do předem obrobené kruhové drážky uvnitř otvoru. Velikost drážky přímo určuje axiální únosnost a životnost upínacího kroužku.

Okraje drážky musí být zkosené nebo zaoblené a hloubka, šířka a poloměr spodního rohu drážky musí odpovídat normám.

2. Vyberte správný nástroj

Je nutné použít kleště na vnitřní pojistné kroužky.

Průměr čelistí by měl odpovídat otvoru pojistného kroužku a čelisti by měly těsně zapadnout, aniž by byly příliš volné nebo příliš těsné.

3. Podrobné pokyny k instalaci

Používejte ochranné brýle.

Zasuňte špičky kleští až na doraz do dvou ušních otvorů kroužku. Ujistěte se, že dobře sedí, aby nevyklouzly.

Stiskněte rukojeti, abyste stlačili kroužek, dokud jeho vnější průměr nebude menší než otvor.

Držte to zmáčknuté. Zasuňte kroužek do otvoru a přiveďte jej dolů do drážky. Udělejte to jemně, aby se kroužek nenaklonil nebo nespadl.

Pomalu uvolněte rukojeť svorky, aby se pojistný kroužek přirozeně otevřel v drážce.

Odstraňte zajišťovací kleště a zkontrolujte kvalitu instalace vnitřních pojistných kroužků kulatých svorek Clip Wire.

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Poznámky pro pozornost

1.Vždy používejte ochranné brýle.

Vnitřní pojistné kroužky Round Wire C Clips mohou vylétnout vysokou rychlostí na několik metrů.

2.Nepoužívejte ohnuté svorky.

Pokud je svorka zdeformovaná, má příliš velký nebo malý otvor nebo má zjevné promáčkliny, musí být zlikvidována a nahrazena novou.

3. Věnujte pozornost směru instalace

Některé svorky ve tvaru C mají ostré hrany a hladké hrany. Ostré hrany by měly směřovat ve směru, kde je aplikován axiální tlak, zatímco hladké hrany by měly směřovat ke dnu otvoru. Směr by měl být potvrzen před instalací.

4. Před instalací vyčistěte drážku

Olej, železné piliny a rez zabrání tomu, aby pojistný kroužek zcela zapadl do drážky

5. Ujistěte se, že velikost otvoru odpovídá rozměrům drážky.

6.Použijte správný typ kleští

Vnitřní pojistné kroužky kulatého drátu C pro otvory musí být utaženy pomocí kleští na pojistné kroužky; jako náhradu by neměly být používány žádné jiné nástroje.

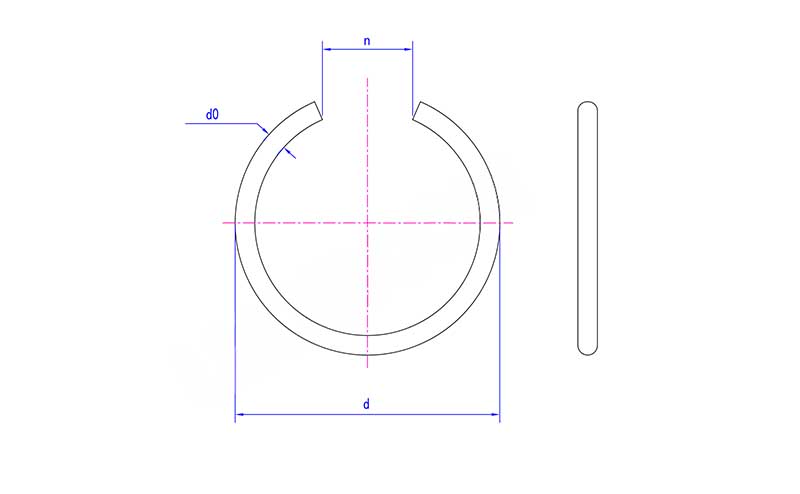

Round Wire C Clips Internal Snap Rings

Po	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
