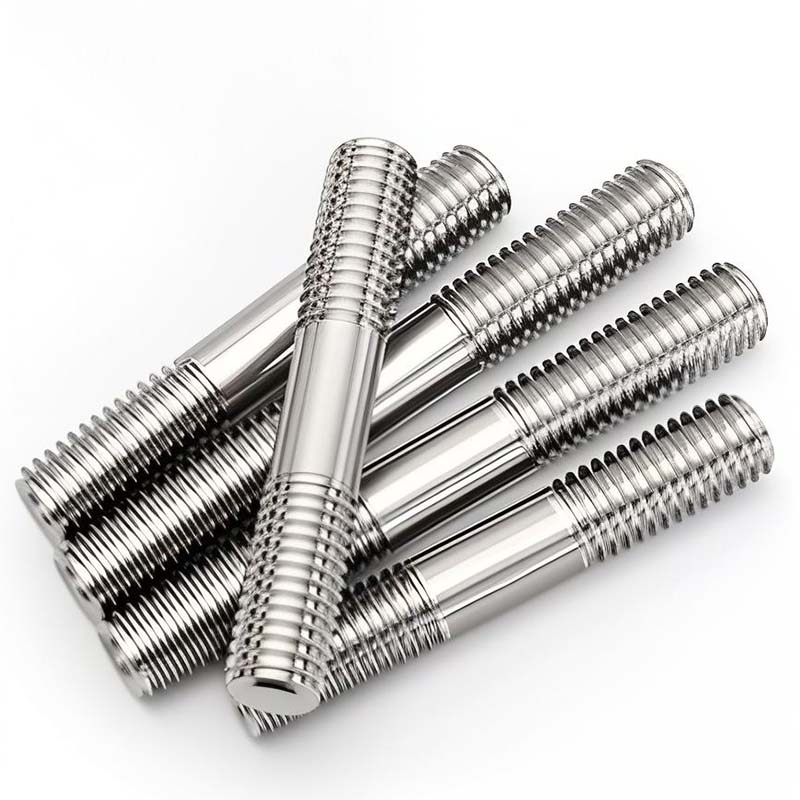

Dvojité závrtné šrouby

Co je závrtný šroub s dvojitým koncem?

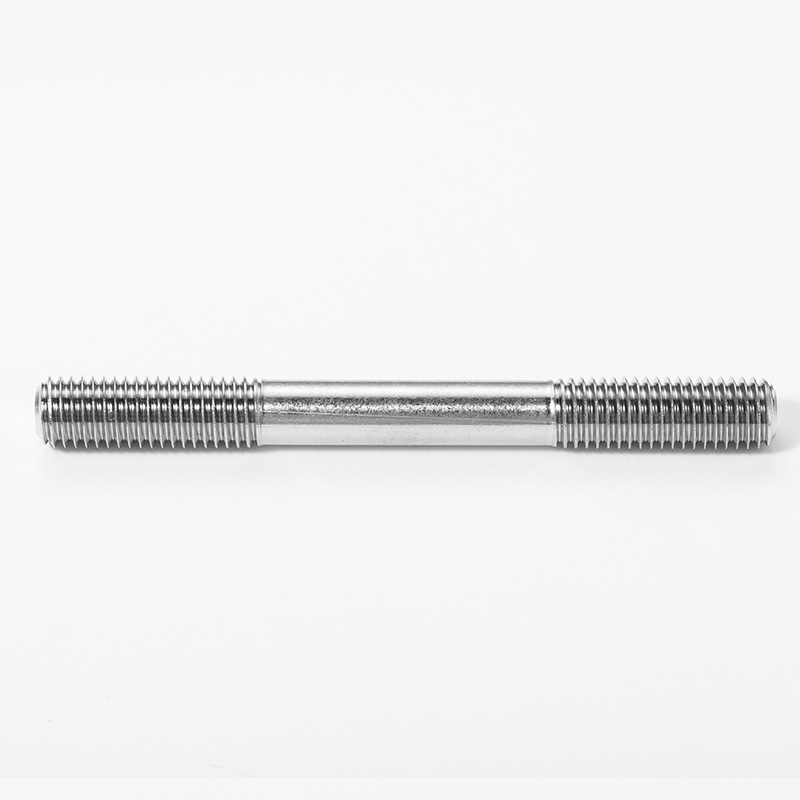

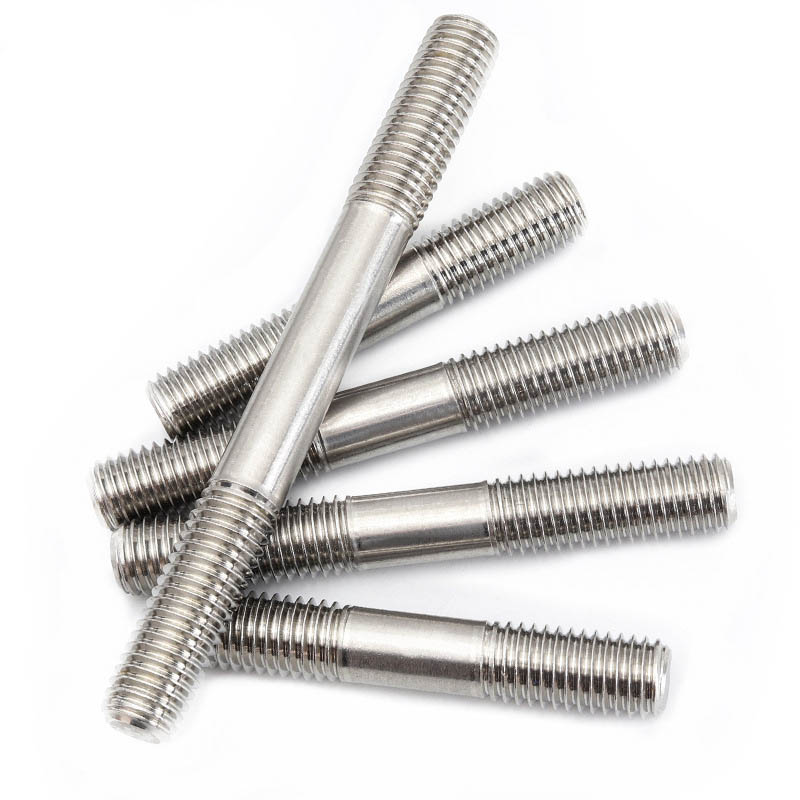

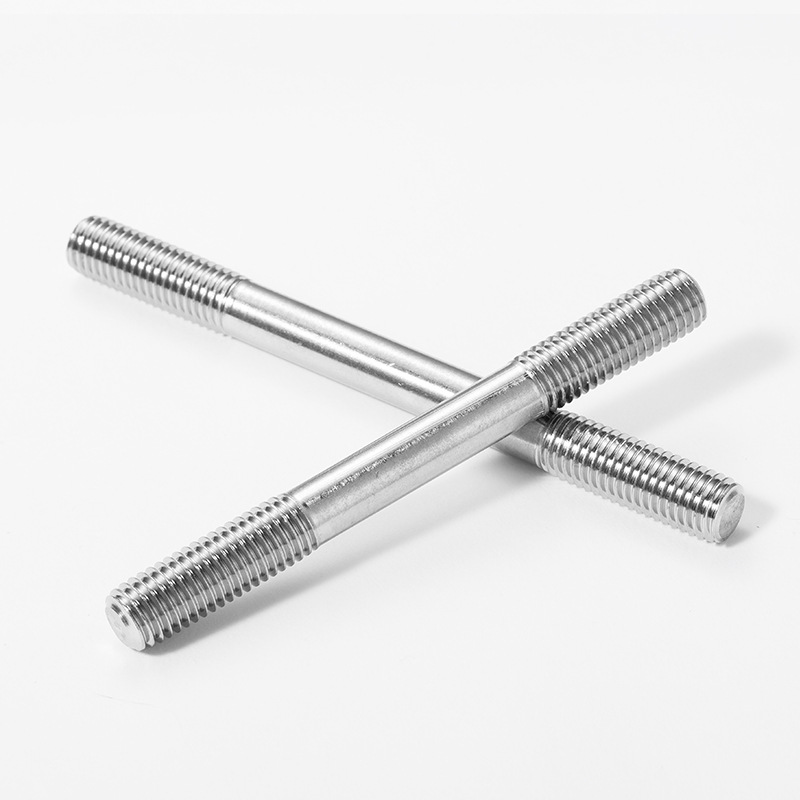

Šrouby s dvojitým koncem mají závity na obou koncích a bezzávitovou část uprostřed. Toto provedení se liší od šroubů s plným závitem. Oba typy závrtných šroubů fungují velmi dobře ve svých příslušných oblastech použití.

Za prvé se obvykle používají společně se dvěma šestihrannými maticemi (někdy s podložkami) pro instalaci. Jeden konec lze zašroubovat do závitového otvoru substrátu a druhý konec je pevně spojen se součástkou maticí, což zajišťuje pevné upevnění a rovnoměrné rozložení napětí.

Za druhé, nerýhovaná střední část pomáhá dosáhnout přesného vyrovnání během montáže, čímž se zabrání kolize mezi závity. Zároveň může snížit koncentraci napětí, díky čemuž je čep pevnější a méně pravděpodobné, že se zlomí při velkém zatížení.

Jaké jsou hlavní typy šroubů s dvojitým koncem?

Dovolte nám představit vám hlavní typy svorníků s dvojitým koncem

Vysvětlíme si je z následujících tří hledisek.

（1）Klasifikace závitových struktur

Typ upínání: Oba konce mají stejnou délku závitu a střední část je obyčejná tyč. Při použití jsou oba konce dotaženy maticemi. Toto je nejběžnější typ.

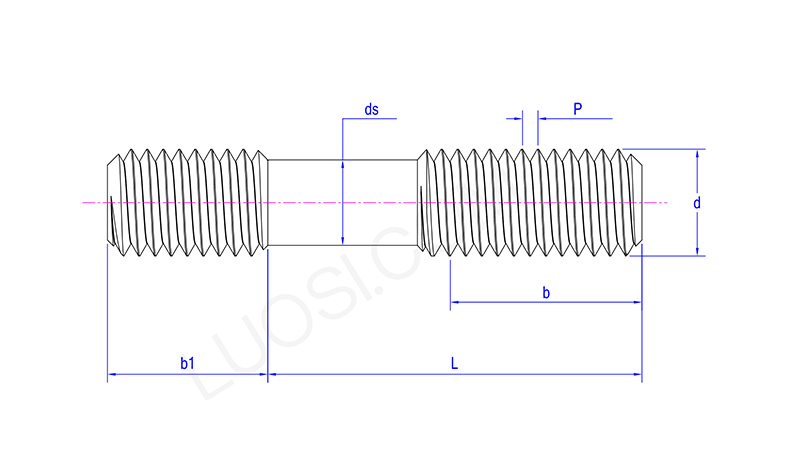

Typ konce závitu: Délky dvou konců závitu jsou různé. Delší konec slouží k našroubování do slepého otvoru součásti, kratší konec slouží k instalaci matice.

Continuous Thread Stud: Také známý jako "závitová tyč", znamená to, že celá délka tyče je opatřena závitem, bez jakékoli hladké části. Nabízí maximální délku pro závitové připojení.

Částečný závitový čep: Pouze jeden konec nebo oba konce mají částečné závity, přičemž větší průměr hladké tyče zůstává uprostřed.

(2) Klasifikace pro zvláštní účely

Svorník se čtvercovou hlavou: Jeden konec má čtvercovou hlavu. Při utahování druhého konce lze použít nástroj k uchopení čtyřhranné hlavy, což usnadňuje instalaci ve stísněném prostoru.

Weld Stud: Jeden konec je určen pro přivaření na kovový podklad, zatímco druhý konec má závity pro připojení dalších součástí.

(3) Klasifikace materiálu a stupně

Svorník B7: Vyroben z chrommolybdenové legované oceli, prochází tepelným zpracováním a je nejběžnějším typem svorníku používaného ve vysokoteplotních (typicky do 450 °C) a vysokotlakých pracovních podmínkách.

Svorník L7: Vhodné pro prostředí s nízkou teplotou.

B8 / B8M šroubové čepy: Vyrobeny z nerezové oceli 304 nebo 316, se silnou odolností proti korozi.

K čemu se používají šrouby s dvojitým koncem?

Šrouby s dvojitým koncem mají širokou škálu použití a lze je vidět všude v každodenním životě. Zde je několik popisů jejich funkcí.

（1）Přírubové připojení v potrubních nádobách

Čep prochází dvěma přírubami. Utáhněte matice na obou koncích, abyste vytvořili pevnou a rovnoměrnou upínací sílu.

(2) Aplikace se slepými otvory

Pokud má jedna součást zapuštěný otvor (jako je hlava válců nebo blok motoru) a druhá součást má průchozí otvor, bude delší konec čepu trvale vložen do zapuštěného otvoru. Druhý konec je instalován maticí.

（3）Instalace konstrukce a vybavení

Závrtné šrouby se používají k upevnění těžkého zařízení (jako jsou motory, čerpadla nebo kompresory) k základu nebo rámu. Čep je upevněn v základně (nebo upevněn maticemi na obou stranách).

(4) Prostředí s vysokým tlakem a vysokou teplotou

V petrochemickém, energetickém a lodním průmyslu jsou čepy s dvojitým koncem obvykle vyrobeny z vysoce pevné legované oceli (jako je ASTM A193 B7) nebo nerezové oceli (B8/B8M). Dokážou lépe odolávat vysokému tlaku, změnám teplot a vibracím.

（5）Aplikace vyžadující častou demontáž

Jakékoli součásti sestavy, které vyžadují pravidelnou údržbu – jako jsou inspekční kryty, kryty čerpadel nebo kryty strojů – jsou vhodné pro použití závrtných šroubů. Matice můžete opakovaně vyjmout, aniž byste opotřebovali závity.
