Hrubé tyče dvojité čepy s jemným stoupáním

Hrubé dvojité kolíky s jemnou roztečí jsou vhodné pro scénáře, které vyžadují vysoce pevné a přesné spoje. Silná tyč zlepšuje přilnavost, zatímco jemný závit zajišťuje pevné a stabilní uchycení. Továrna Xiaoguo® má na skladě velké množství zásob.

Odeslat dotaz

Popis výrobku

Hrubé pólové dvojité čepy s jemným stoupáním je poměrně silná kovová tyč s jemnými závity na obou koncích. Dodává se v široké škále specifikací, s průměry závitů od několika milimetrů do desítek milimetrů a délku lze také zvolit podle skutečných potřeb.

Vlastnosti produktu

Charakteristickým znakem hrubých tyčových dvojitých čepů s jemným stoupáním je hrubá struktura tyče. Ve srovnání s běžnými čepy mohou hrubé tyče zvýšit celkovou pevnost a tuhost a je méně pravděpodobné, že se deformují při velkém zatížení. Stoupání závitů s jemným závitem je malé a mezera mezi jednotlivými otáčkami závitu je menší. Při otáčení může generovat větší tření a je méně pravděpodobné, že se po utažení uvolní.

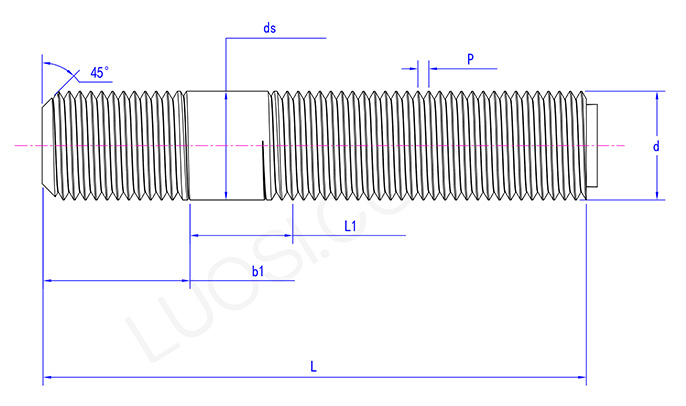

parametry

Rough pole double studs with fine pitch

Aplikace

Hrubý pólový dvojitý kolík s jemnou roztečí se běžněji používá v průmyslových odvětvích, jako je mechanická výroba, letecký průmysl a přesné přístroje. Montáž vysoce přesných zařízení v mechanické výrobě; Pevné součásti letadel v oblasti letectví; Při výrobě přesných přístrojů je pro zajištění stability dílů vždy potřeba tento typ čepu, aby byla zaručena spolehlivost a stabilita spojení.

Hrubé pólové dvojité kolíky s jemnou roztečí se používají k upevnění klíčových součástí velkých mechanických zařízení. V továrnách se často instalují a používají velká mechanická zařízení, jako jsou těžké obráběcí stroje a velké kompresory. Chcete-li nainstalovat skříň vřetena těžkého obráběcího stroje, zašroubujte jeden konec čepu do závitového otvoru lůžka obráběcího stroje a druhý konec protáhněte instalačním otvorem skříně vřetena a poté našroubujte matici.

Parametry produktu

Po	1/4	5/16	3/8	7/16	1/2	16. září	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds min	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 min	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Tyto hrubé tyčové dvojité kolíky se používají pro výrobu a instalaci forem. V průmyslu výroby forem se při výrobě vstřikovacích forem, forem pro tlakové lití atd. používají k upevnění různých modulů forem. Spojte horní a spodní formu formy. Zašroubujte jeden konec čepu do závitového otvoru spodní formy a druhý konec protáhněte horní formou. Poté našroubujte matici.
