Dvojité skládání samosvorných podložek

Samouzamykací podložky Double Fold vyrobené továrnou Xiaoguo® se extrémně snadno instalují a používají. Mohou ušetřit spoustu času a nákladů mnoha zákazníkům a usnadnit údržbu a výměnu na místě.

Odeslat dotaz

Popis výrobku

Při použití samosvorných podložek Double Fold se ujistěte, že plně využijete jejich 100% výkon. Následující body vyžadují zvláštní pozornost.

（1）Přísně zakázat smíšené použití

Samosvorné podložky Double Fold se musí používat nezávisle a nesmí se míchat s plochými podložkami nebo pružnými podložkami atd. Jejich smíchání způsobí, že vnější zuby podložky nezapadnou, což má za následek selhání zajišťovacího mechanismu.

(2) Tvrdost spojovaného povrchu

Tvrdost spojovaného povrchu musí být nižší než tvrdost samosvorných podložek Double Fold. Jinak se radiální zuby na vnější straně těsnění nemohou "zapojit" a nemohou poskytnout třecí sílu potřebnou pro fixaci, což má za následek selhání ochrany proti uvolnění.

（3）Použití lubrikantů

Uzamykací funkce samosvorných podložek Double Fold se nespoléhá na tření, takže použití maziv neovlivní její účinnost proti povolování.

（4）Doporučená volba je momentový klíč.

Ačkoli lze instalaci provést pomocí standardních nástrojů, aby byla zajištěna přesná síla předběžného utažení a aby se zabránilo nadměrnému utažení nebo nedostatečnému utahovacímu momentu, který by mohl vést k selhání, důrazně se doporučuje použít pro každou instalaci kalibrovaný momentový klíč.

Úvod do materiálu

Výrobní materiály samosvorných podložek Double Fold jsou rozmanité. Výběr materiálu závisí především na konkrétním aplikačním prostředí a požadavcích na výkon.

(1) Uhlíková ocel

Je silný a vydrží dlouho, vhodný pro náročné průmyslové použití. Pracuje s vysokopevnostními šrouby třídy 8,8 až 12,9.

Teplotní rozsah: -50°C až +200°C.

Pro povrchovou úpravu: měli byste přidat nějaký nátěr, abyste zabránili korozi. Možnosti zahrnují povlaky na bázi zinku, jako je Dacromet, běžné zinkování (žlutá, bílá nebo modrá povrchová úprava), černý oxid nebo žárové zinkování.

(2) Nerezová ocel

Vynikající odolnost proti korozi, vhodný pro korozivní prostředí, jako je námořní, chemický, potravinářský a lékařský průmysl.

Provozní teplota: -160°C až +500°C (velmi stabilní při vysokých teplotách).

Norma/třída: EN 1.4404 (AISI 316L), AISI 304.

Obvykle se pro další zvýšení antikorozní schopnosti provádí pasivační úprava.

(3) Fosforový bronz

Vynikající vodivost a odolnost proti opotřebení. Vhodné pro elektrické aplikace, které vyžadují vodivost nebo zabraňují vázání.

(4) Titan

Je silný a lehký.

Používá se hlavně v leteckém a lékařském vybavení, protože tato odvětví potřebují materiály, které jsou lehké a čisté, pokud jde o složení.

(5) mosaz

Má nízké tření a také vypadá slušně.

Takže to funguje dobře, když vám záleží na tom, jak díl vypadá.

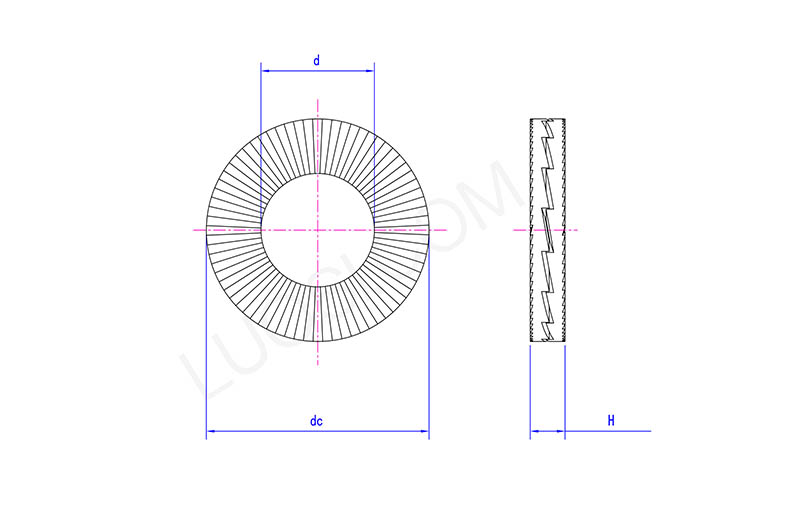

Double Fold Self Locking Washers

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
stejnosměrný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
