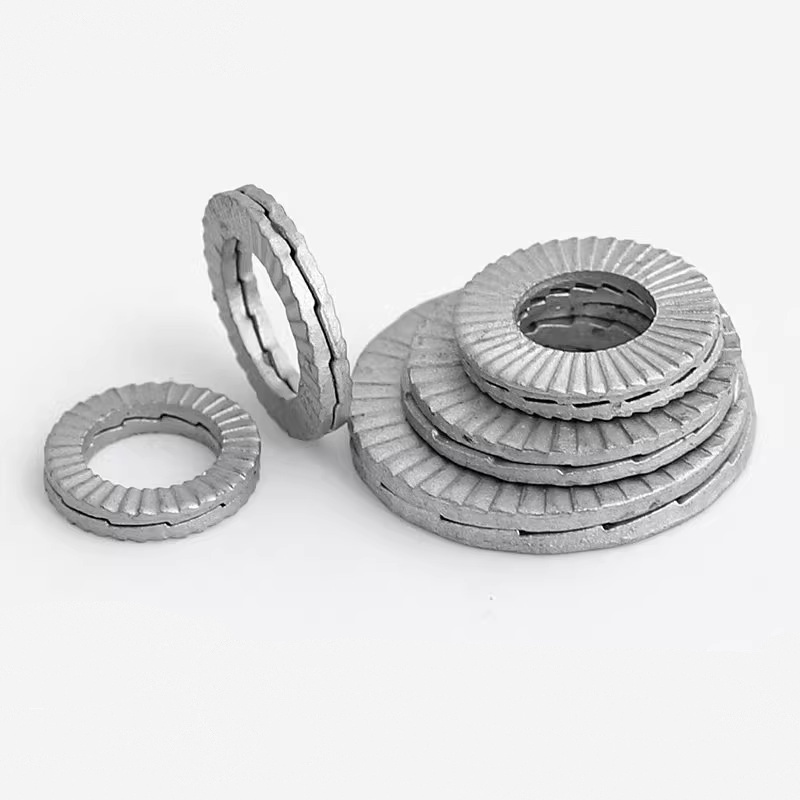

Dvě velké samosvorné podložky

Instalace dvousložkových samosvorných velkých podložek je poměrně jednoduchá. Jen se ujistěte, že je velká ozubená plocha správně vyrovnána a umístěna ve správné poloze, a poté utáhněte šroub nebo matici standardním utahovacím momentem pro dokončení procesu. Jeho instalace nevyžaduje složité techniky nebo drahé nástroje, ale existuje několik klíčových bodů, které je třeba vzít v úvahu, aby bylo dosaženo 100% výkonu.

（1）Příprava před instalací

Čištění obrobku: Ujistěte se, že kontaktní plochy šroubů, matic, dvousložkových samosvorných velkých podložek a připojených dílů jsou čisté, ploché, bez olejových skvrn, rzi nebo otřepů.

Počet kontrolovaných podložek: Při používání musí být použity v párech (dva kusy tvoří jednu sadu).

Zkontrolujte typ instalační plochy: zda se jedná o konfiguraci s průchozím nebo slepým otvorem a určete počet podložek.

(2) Umístěte podložku

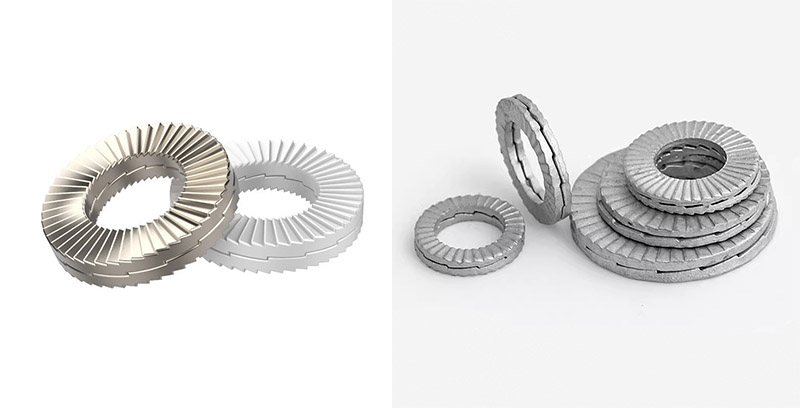

Odstraňte páry podložek a zajistěte, aby „velká ozubená plocha (klínovitá plocha)“ směřovala k sobě. Nerozdělujte je ani je neinstalujte ve špatném pořadí.

（3）Rozlišujte mezi průchozími a slepými otvory

Spojení slepého otvoru / šroubu: Je zapotřebí pouze pár dvousložkových samosvorných velkých podložek umístěných mezi hlavou šroubu a připojeným komponentem. Matice je utažena na druhé straně.

Sestava s průchozím otvorem / šroub-matice: Při použití jsou vyžadovány dva páry dvousložkových samosvorných velkých podložek. Jeden pár je umístěn pod hlavou šroubu a druhý pár je umístěn pod maticí.

（4）Zajistěte správný kontakt

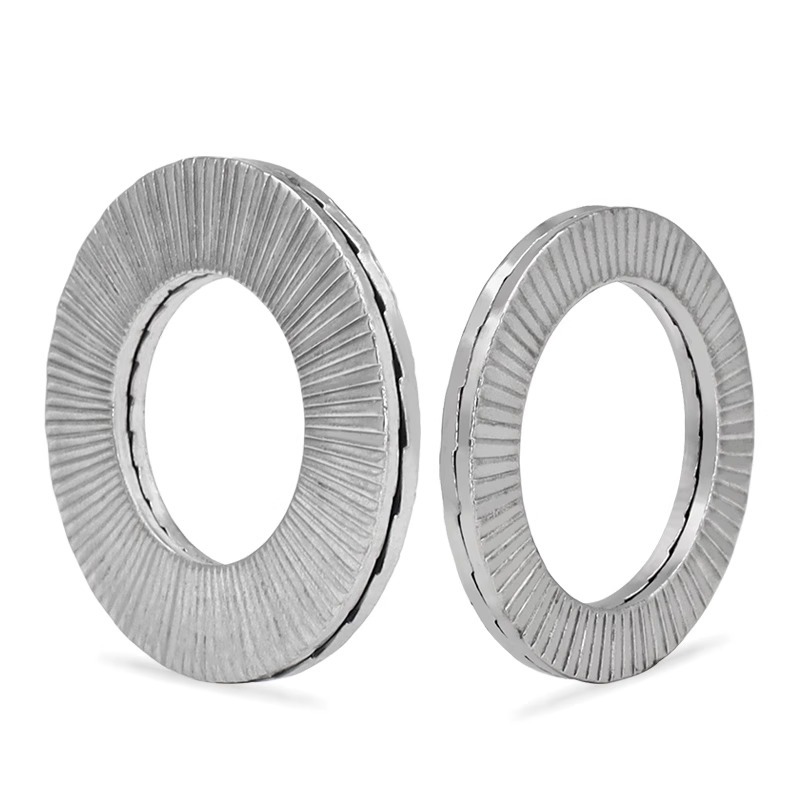

Ujistěte se, že povrchy radiálních zubů na vnější straně podložky jsou v kontaktu s jednou stranou hlavy šroubu (nebo matice) a druhá strana je v kontaktu s povrchem připojované součásti.

(5) Utáhněte

Použijte momentový klíč a utáhněte upevňovací prvky podle odpovídajících hodnot utahovacího momentu.

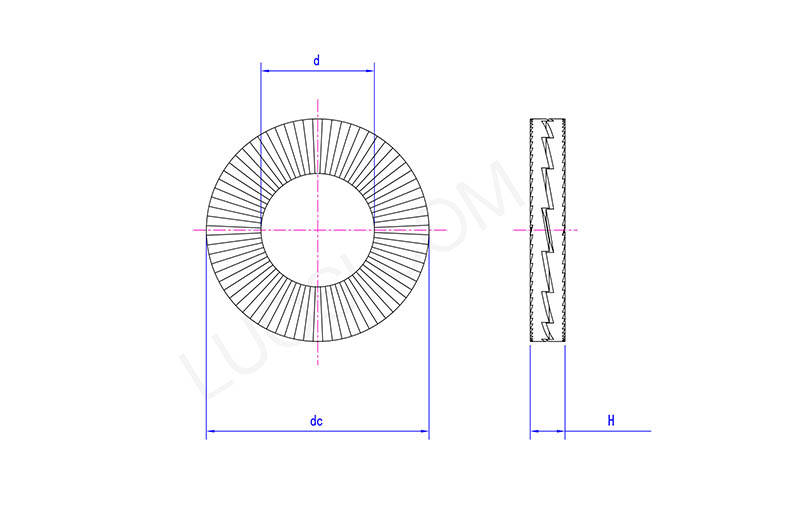

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
stejnosměrný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Dá se znovu použít?

Dvousložkové samosvorné velké podložky lze obvykle znovu použít. Po vyjmutí ze zařízení je nutné oba kusy těsnění důkladně prohlédnout.

Podmínky pro umožnění opětovného použití: Pokud velký povrch zubu na vnitřním kroužku a radiální zuby na vnější straně nevykazují žádné nadměrné opotřebení, žádnou viditelnou deformaci, žádné praskliny nebo poškození, pak je lze vyčistit a znovu nainstalovat.

Situace vyžadující výměnu: Pokud kontrola odhalí zjevné opotřebení nebo poškození, je nutné okamžitě vyměnit novou sadu podložek, aby se zabránilo nedostatečné zajišťovací síle.
