Dvouskládací klínová pojistná podložka

Dvousložkové klínové pojistné podložky z továrního skladu Xiaoguo® jsou opakovaně použitelné. Když jsou nainstalovány a rozebrány správným způsobem, nedeformují se a jejich uzamykací výkon zůstává stejný i po opakovaném použití.

Odeslat dotaz

Popis výrobku

Vyrábíme Two Fold Wedge Lock Washer s automatizovanými výrobními linkami. Standardní suroviny se zpracovávají na podložky s přesnými rozměry.

（1）Příprava a zpracování surovin

Jako základní materiál používáme pásy z vysoce pevné legované oceli a pásy z nerezové oceli. Materiály jsou ošetřeny žíháním a mořením, aby se upravila jejich vnitřní krystalická struktura.

(2) Formování ražením

Provádí se na vícepolohovém přesném lisu.

Vrtání: Vrtání středového otvoru pro podložku.

Tváření ozubení: Přesnou spoluprací horní a spodní formy jsou na vnějším kroužku na jedné straně vytvořeny radiálně jemné zuby.

Tvarování klínových ploch: Pomocí speciální formy se na druhé straně vylisují klínovité plochy zubů, které určují výkon uzamykání.

Stříhání: Stříhání tvarované podložky z ocelového plechu.

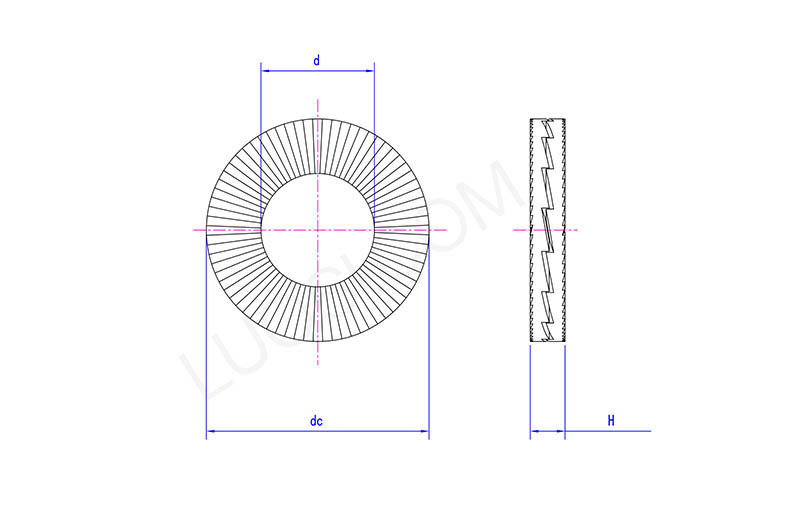

Two Fold Wedge Lock Washer

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
stejnosměrný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

(3) Tepelné zpracování kalení

Pračka se rovnoměrně zahřeje na specifickou vysokou teplotu, poté se rychle ochladí a okamžitě následuje temperování.

(4) Povrchová úprava

Pro dvousložkovou pojistnou podložku z uhlíkové oceli je nejdoporučovanějším vysoce výkonným řešením Dacromet. Vysoce kvalitní povrchová úprava zvýší ochranu a odolnost proti opotřebení Two Fold Wedge Lock Washer.

(5) Kontrola a testování kvality

Analýza surovin: Proveďte spektrální analýzu každé příchozí šarže materiálů, abyste ověřili chemické složení.

Kontrola procesu: Během procesu lisování zajistěte rozměrovou stabilitu.

Zkouška tvrdosti: Náhodně zkontrolujte, zda dvousložková klínová pojistná podložka splňuje konstrukční normy.

Zkouška solnou mlhou: Pro ověření odolnosti povlaku proti korozi.

Zkouška bočními vibracemi: Nainstalujte podložku na standardní šroubový spojovací bod a sledujte útlum její upínací síly při nepřetržitých vibracích.

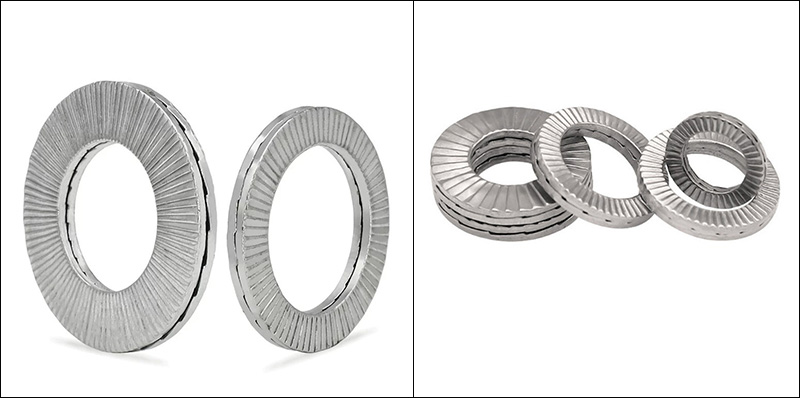

Two Fold Wedge Lock Washer

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
stejnosměrný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
