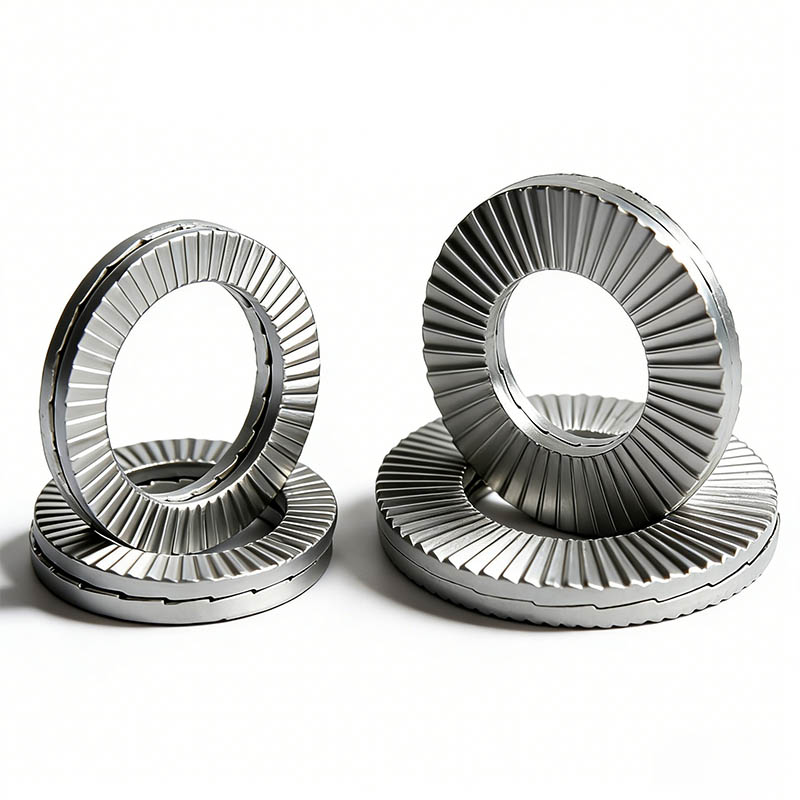

Dvojitě skládací klínová pojistná podložka

Podložka Double Fold Wedge Lock Lock vyrobená v továrně Xiaoguo® má dvouvrstvou strukturu a design s dvojitým zámkem. Ve srovnání s tradičními konvenčními upevňovacími prvky proti uvolnění je jejich výkon mnohem lepší.

Odeslat dotaz

Popis výrobku

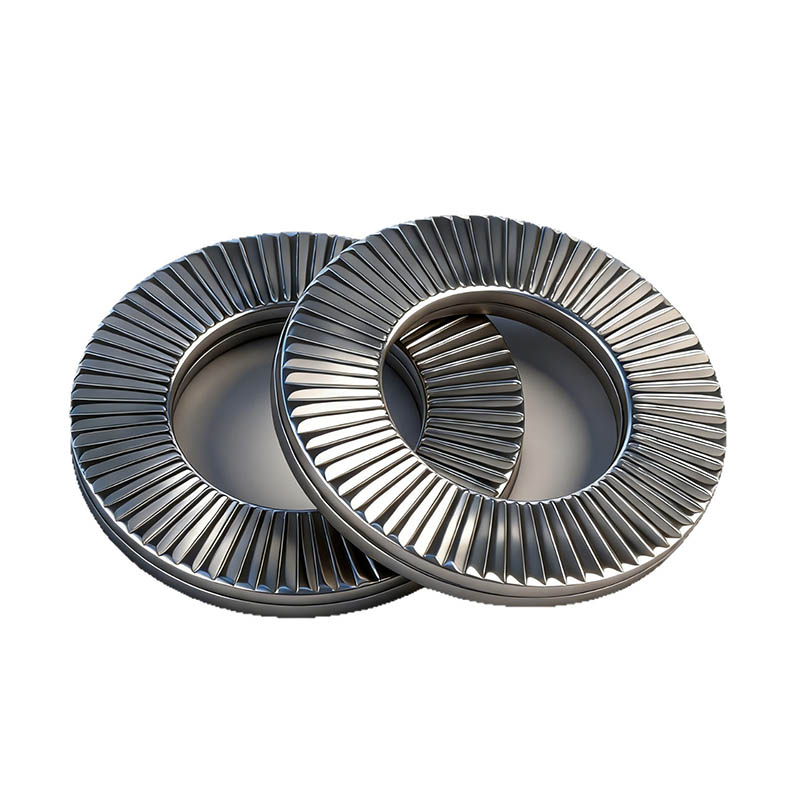

Double Fold Wedge Lock Washer je pokročilý a vysoce výkonný uzávěr proti uvolnění. Využívá jedinečnou technologii klínového zamykání namísto tradiční metody, která spoléhá na tření. Přijímá dvouvrstvou skládanou klínovou strukturu s vroubkovanými povrchy na obou stranách. Ve skutečnosti je složen z páru (dvou kusů) naprosto identických podložek. Jedinečná struktura každé podložky je klíčem k dosažení její vynikající účinnosti proti povolování.

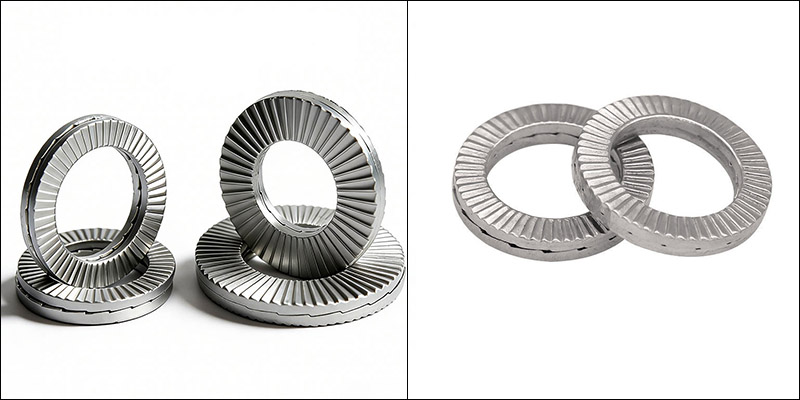

Double Fold Wedge Lock Washer

Strukturální charakteristiky

Základní konstrukční rys Double Fold Wedge Lock Washer spočívá v její konstrukci dvou těsnění, přičemž vnitřní a vnější povrch plní funkci zajištění a fixace.

（1）Párová podložka

Dvě identická těsnění jsou spojena do sady. Tento design se vymyká tradiční jednodílné formě. Dvě těsnění jsou předmontována během výroby, aby vytvořila uzamykací systém. Tento symetrický design lze znovu použít a při rozebrání nepoškodí těsnění.

(2) Radiální zvýšený povrch

Tyto vyvýšené vzory jsou stranou pojistné podložky Double Fold Wedge Lock, která přichází do přímého kontaktu s hlavou matice, šroubu nebo povrchem připojené součásti. Povrch se vyznačuje jemnými radiálními vyvýšenými vzory/dentikály. Slouží především k upevnění Double Fold Wedge Lock Washer k tomuto povrchu, „zamknutí“ na místě a zabránění jakémukoli klouzání mezi nimi.

(3) Trojúhelníkový povrch zubu

Toto je spojovací plocha na opačné straně těsnění. Vnitřní povrch se skládá z klínovitých povrchů zubů rovnoměrně rozmístěných po obvodu, připomínajících vačku a je také známý jako "zuby ve tvaru klínu" nebo "šikmé povrchy zubů".

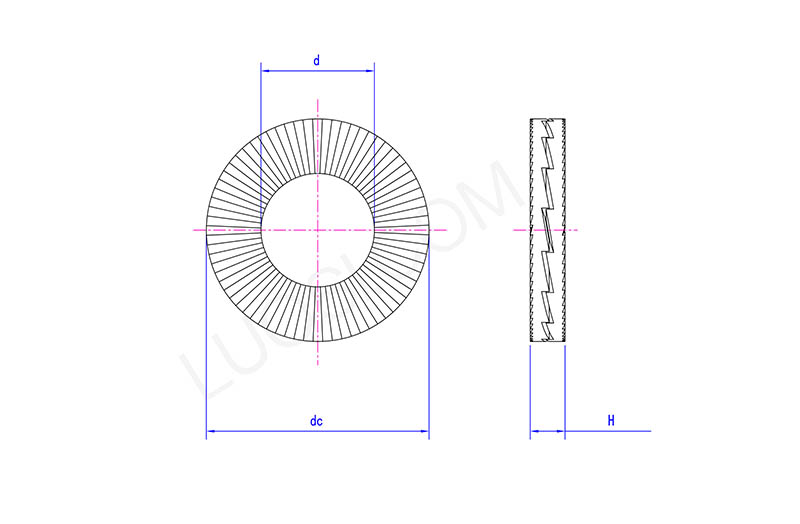

Double Fold Wedge Lock Washer

Po	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
stejnosměrný max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

FAQ

（1）Je to znovu použitelné?

Ano, dá se použít několikrát. Jeho uzamykací výkon snadno neklesne po opakované demontáži a montáži.

（2）Jaké materiály dodáváte?

Máme verze z pružinové oceli, uhlíkové oceli a nerezové oceli. Povrchové úpravy zahrnují zinkování, žárové zinkování a černění.

（3）Jaká je výhoda ve srovnání s běžnou dělenou pojistnou podložkou?

Mnohem lepší odolnost proti vibracím, silnější uzamykací účinek, není snadné se unavit a deformovat, vhodnější pro velké zatížení a příležitosti s vysokými vibracemi.
